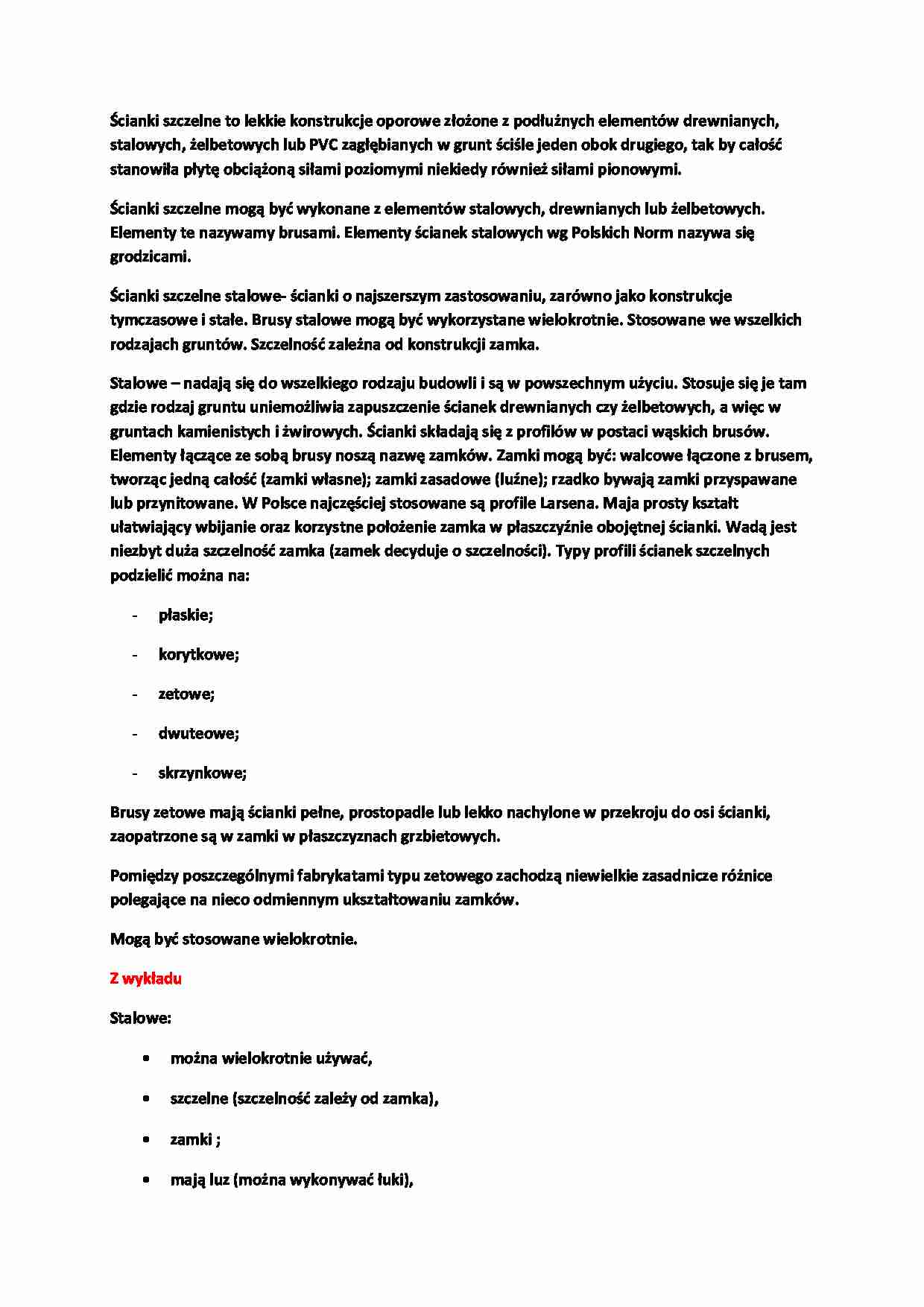

Ścianki szczelne to lekkie konstrukcje oporowe złożone z podłużnych elementów drewnianych, stalowych, żelbetowych lub PVC zagłębianych w grunt ściśle jeden obok drugiego, tak by całość stanowiła płytę obciążoną siłami poziomymi niekiedy również siłami pionowymi.
Ścianki szczelne mogą być wykonane z elementów stalowych, drewnianych lub żelbetowych. Elementy te nazywamy brusami. Elementy ścianek stalowych wg Polskich Norm nazywa się grodzicami.
Ścianki szczelne stalowe- ścianki o najszerszym zastosowaniu, zarówno jako konstrukcje tymczasowe i stałe. Brusy stalowe mogą być wykorzystane wielokrotnie. Stosowane we wszelkich rodzajach gruntów. Szczelność zależna od konstrukcji zamka.
Stalowe - nadają się do wszelkiego rodzaju budowli i są w powszechnym użyciu. Stosuje się je tam gdzie rodzaj gruntu uniemożliwia zapuszczenie ścianek drewnianych czy żelbetowych, a więc w gruntach kamienistych i żwirowych. Ścianki składają się z profilów w postaci wąskich brusów. Elementy łączące ze sobą brusy noszą nazwę zamków. Zamki mogą być: walcowe łączone z brusem, tworząc jedną całość (zamki własne); zamki zasadowe (luźne); rzadko bywają zamki przyspawane lub przynitowane. W Polsce najczęściej stosowane są profile Larsena. Maja prosty kształt ułatwiający wbijanie oraz korzystne położenie zamka w płaszczyźnie obojętnej ścianki. Wadą jest niezbyt duża szczelność zamka (zamek decyduje o szczelności). Typy profili ścianek szczelnych podzielić można na:
płaskie;
korytkowe;
zetowe;
dwuteowe;
skrzynkowe;
Brusy zetowe mają ścianki pełne, prostopadle lub lekko nachylone w przekroju do osi ścianki, zaopatrzone są w zamki w płaszczyznach grzbietowych.
Pomiędzy poszczególnymi fabrykatami typu zetowego zachodzą niewielkie zasadnicze różnice polegające na nieco odmiennym ukształtowaniu zamków.
Mogą być stosowane wielokrotnie.
Z wykładu Stalowe:
można wielokrotnie używać,
szczelne (szczelność zależy od zamka),
zamki ;
mają luz (można wykonywać łuki), są specjalne profile do wykonywania kątów prostych, łatwy transport, łatwo wbić,
mają różne kształty (profile korytkowe, zetowe, skrzynkowe), należy uważać na skład chemiczny wody (korozja)
stosowane profile : Larsena , Hoesch, Terre, Ronse, skrzynkowe , Union
w miarę trwałe - ewentualne substancje przyspieszające korozję źle działają
mała stosunkowo nośność na siły pionowe
Z Ćwiczeń -możliwość przedłużania brusów (9-12m; 6-16m)
-możliwość sztukowania za pomocą spawania
(…)
… o najszerszym zastosowaniu
-mogą być stosowane we wszelkich rodzajach gruntów
- łatwe w montażu i demontażu
-należy uważać na środowisko w jakim pracują (woda - korozja)
-łączone na zamek; zamek znajduje się w osi obojętnej czyli tam gdzie działają najmniejsze momenty zginające a największe siły ścinające
…
