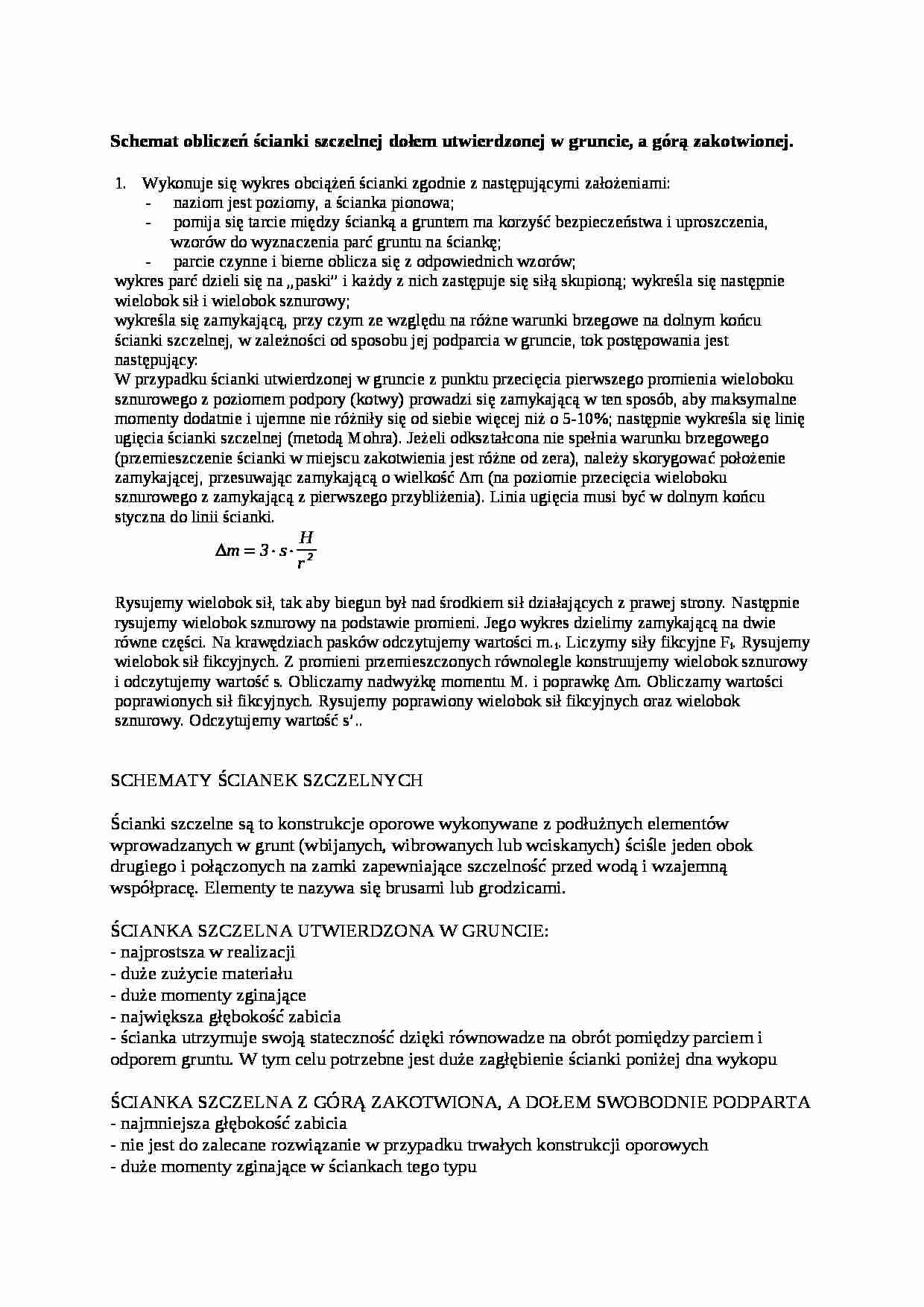

Schemat obliczeń ścianki szczelnej dołem utwierdzonej w gruncie, a górą zakotwionej.
Wykonuje się wykres obciążeń ścianki zgodnie z następującymi założeniami:
naziom jest poziomy, a ścianka pionowa;
pomija się tarcie między ścianką a gruntem ma korzyść bezpieczeństwa i uproszczenia, wzorów do wyznaczenia parć gruntu na ściankę;
parcie czynne i bierne oblicza się z odpowiednich wzorów;
wykres parć dzieli się na „paski” i każdy z nich zastępuje się siłą skupioną; wykreśla się następnie wielobok sił i wielobok sznurowy;
wykreśla się zamykającą, przy czym ze względu na różne warunki brzegowe na dolnym końcu ścianki szczelnej, w zależności od sposobu jej podparcia w gruncie, tok postępowania jest następujący:
W przypadku ścianki utwierdzonej w gruncie z punktu przecięcia pierwszego promienia wieloboku sznurowego z poziomem podpory (kotwy) prowadzi się zamykającą w ten sposób, aby maksymalne momenty dodatnie i ujemne nie różniły się od siebie więcej niż o 5-10%; następnie wykreśla się linię ugięcia ścianki szczelnej (metodą Mohra). Jeżeli odkształcona nie spełnia warunku brzegowego (przemieszczenie ścianki w miejscu zakotwienia jest różne od zera), należy skorygować położenie zamykającej, przesuwając zamykającą o wielkość Δm (na poziomie przecięcia wieloboku sznurowego z zamykającą z pierwszego przybliżenia). Linia ugięcia musi być w dolnym końcu styczna do linii ścianki.
Rysujemy wielobok sił, tak aby biegun był nad środkiem sił działających z prawej strony. Następnie rysujemy wielobok sznurowy na podstawie promieni. Jego wykres dzielimy zamykającą na dwie równe części. Na krawędziach pasków odczytujemy wartości m.i. Liczymy siły fikcyjne Fi. Rysujemy wielobok sił fikcyjnych. Z promieni przemieszczonych równolegle konstruujemy wielobok sznurowy i odczytujemy wartość s. Obliczamy nadwyżkę momentu M. i poprawkę Δm. Obliczamy wartości poprawionych sił fikcyjnych. Rysujemy poprawiony wielobok sił fikcyjnych oraz wielobok sznurowy. Odczytujemy wartość s'..
SCHEMATY ŚCIANEK SZCZELNYCH
Ścianki szczelne są to konstrukcje oporowe wykonywane z podłużnych elementów wprowadzanych w grunt (wbijanych, wibrowanych lub wciskanych) ściśle jeden obok drugiego i połączonych na zamki zapewniające szczelność przed wodą i wzajemną współpracę. Elementy te nazywa się brusami lub grodzicami.
ŚCIANKA SZCZELNA UTWIERDZONA W GRUNCIE: - najprostsza w realizacji
- duże zużycie materiału
- duże momenty zginające
- największa głębokość zabicia
- ścianka utrzymuje swoją stateczność dzięki równowadze na obrót pomiędzy parciem i odporem gruntu. W tym celu potrzebne jest duże zagłębienie ścianki poniżej dna wykopu
... zobacz całą notatkę
