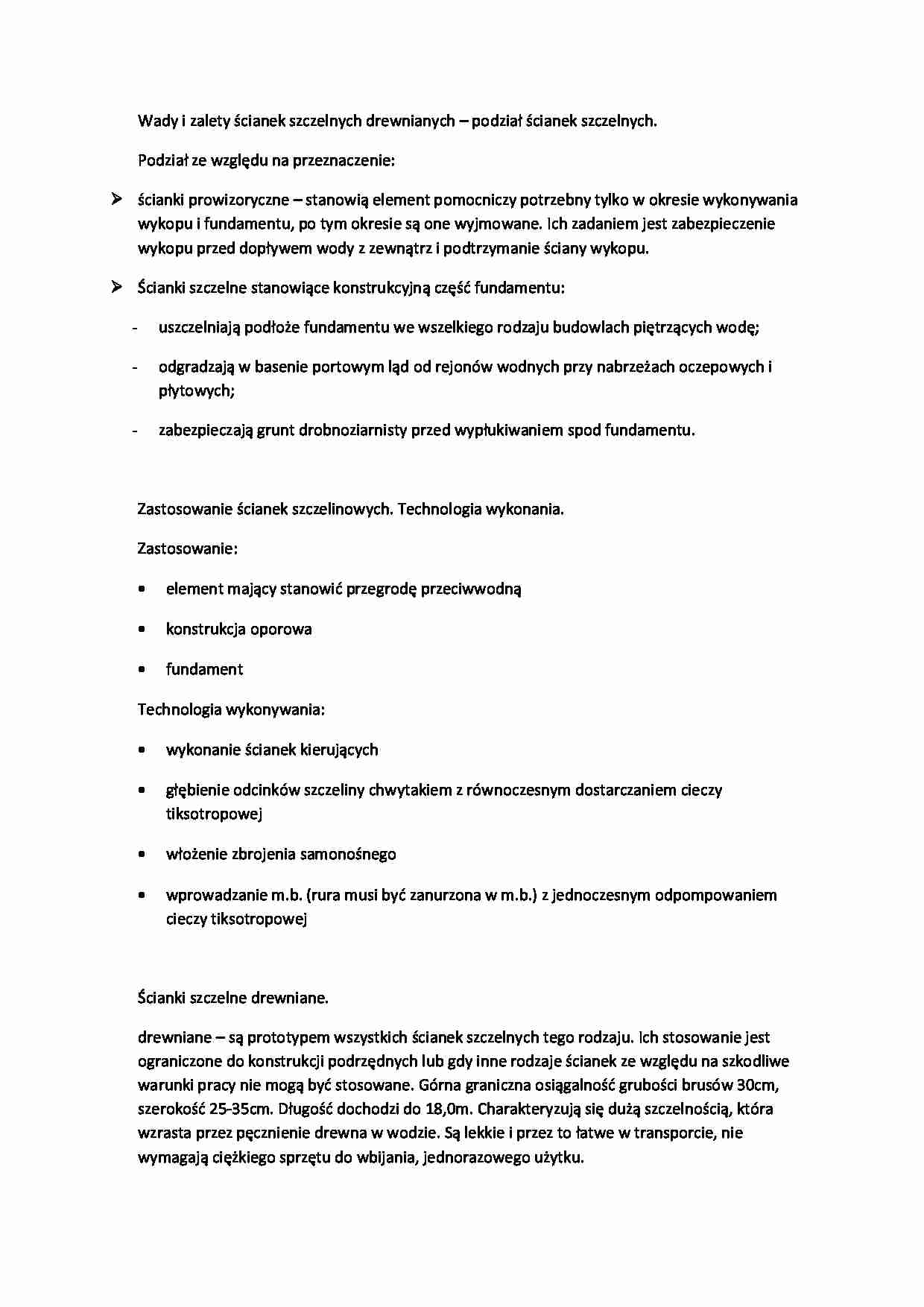

Wady i zalety ścianek szczelnych drewnianych - podział ścianek szczelnych.
Podział ze względu na przeznaczenie:
ścianki prowizoryczne - stanowią element pomocniczy potrzebny tylko w okresie wykonywania wykopu i fundamentu, po tym okresie są one wyjmowane. Ich zadaniem jest zabezpieczenie wykopu przed dopływem wody z zewnątrz i podtrzymanie ściany wykopu.
Ścianki szczelne stanowiące konstrukcyjną część fundamentu:
uszczelniają podłoże fundamentu we wszelkiego rodzaju budowlach piętrzących wodę;
odgradzają w basenie portowym ląd od rejonów wodnych przy nabrzeżach oczepowych i płytowych;
zabezpieczają grunt drobnoziarnisty przed wypłukiwaniem spod fundamentu.
Zastosowanie ścianek szczelinowych. Technologia wykonania.
Zastosowanie: element mający stanowić przegrodę przeciwwodną
konstrukcja oporowa fundament
Technologia wykonywania: wykonanie ścianek kierujących
głębienie odcinków szczeliny chwytakiem z równoczesnym dostarczaniem cieczy tiksotropowej włożenie zbrojenia samonośnego wprowadzanie m.b. (rura musi być zanurzona w m.b.) z jednoczesnym odpompowaniem cieczy tiksotropowej
Ścianki szczelne drewniane.
drewniane - są prototypem wszystkich ścianek szczelnych tego rodzaju. Ich stosowanie jest ograniczone do konstrukcji podrzędnych lub gdy inne rodzaje ścianek ze względu na szkodliwe warunki pracy nie mogą być stosowane. Górna graniczna osiągalność grubości brusów 30cm, szerokość 25-35cm. Długość dochodzi do 18,0m. Charakteryzują się dużą szczelnością, która wzrasta przez pęcznienie drewna w wodzie. Są lekkie i przez to łatwe w transporcie, nie wymagają ciężkiego sprzętu do wbijania, jednorazowego użytku.
zalety
są dostatecznie szczelne i ich szczelność z biegiem czasu wzrasta przy pęcznieniu drewna
są lekkie - nie wymagają ciężkiego sprzętu i łatwe są do transportowania użyte jako konstrukcja stała poniżej zwierciadła wody są „wieczne”
duże przekroje ścianek mogą pracować na obciążenie pionowe, jak to bardzo korzystne przy projektowaniu nabrzeży
są znacznie tańsze w porównaniu ze stalowymi i żelbetowymi
b) wady
- są znacznie mniej wytrzymałe na zginanie w porównaniu ze stalowymi i żelbetowymi
- użyte jako konstrukcja pomocnicza (tylko na okres budowy) wykazują około 20-40% strat przy wyjmowaniu
