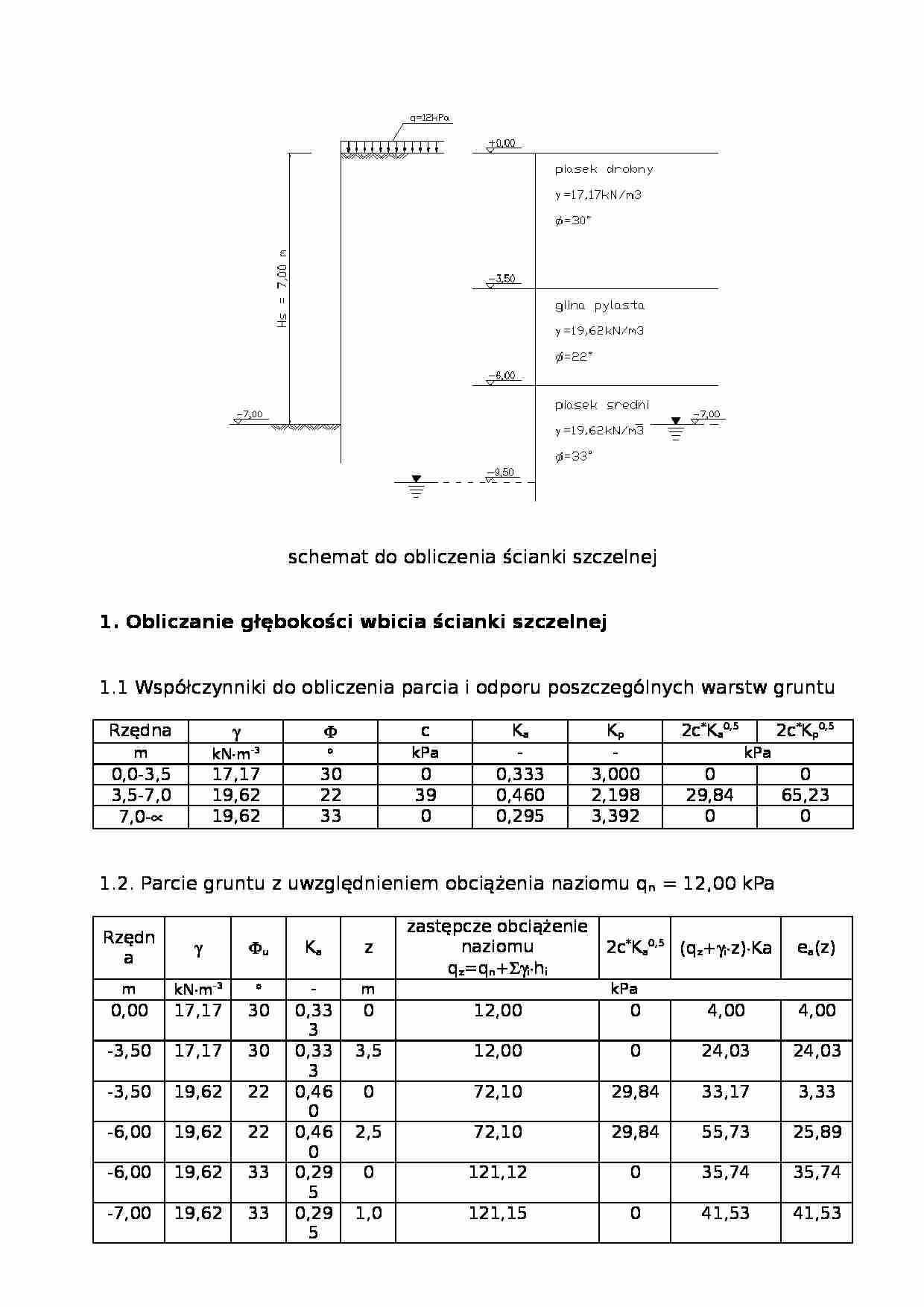

ścianka szczelna - omówienie - strona 1 ścianka szczelna - omówienie - strona 2 ścianka szczelna - omówienie - strona 3

Fragment notatki:

schemat do obliczenia ścianki szczelnej
1. Obliczanie głębokości wbicia ścianki szczelnej
1.1 Współczynniki do obliczenia parcia i odporu poszczególnych warstw gruntu
Rzędna
γ
Φ
c
Ka Kp 2c*Ka0,5 2c*Kp0,5 m
kN⋅m-3 °
kPa
-
-
kPa
0,0-3,5
17,17
30
0
0,333
3,000
0
0
3,5-7,0
19,62
22
39
0,460
2,198
29,84
65,23
7,0-∝
19,62
33
0
0,295
3,392
0
0
1.2. Parcie gruntu z uwzględnieniem obciążenia naziomu qn = 12,00 kPa
Rzędna
γ
Φu Ka z
zastępcze obciążenie naziomu
qz=qn+Σγi⋅hi 2c*Ka0,5 (qz+γi⋅z)⋅Ka
ea(z)
m
kN⋅m-3 °
-
m
kPa
0,00
17,17
30
0,333
0
12,00
0
4,00
4,00
-3,50
17,17
30
0,333
3,5
12,00
0
24,03
24,03
-3,50
19,62
22
0,460
0
72,10
29,84
33,17
3,33
-6,00
19,62
22
0,460
2,5
72,10
29,84
55,73
25,89
-6,00
19,62
33
0,295
0
121,12
0
35,74
35,74
-7,00
19,62
33
0,295
1,0
121,15
0
41,53
41,53
-7,00
9,81
33
0,295
0
140,77
0
41,53
41,52
-13,25
9,81
33
0,295
6,25
140,77
0
59,61
59,61
... zobacz całą notatkę
