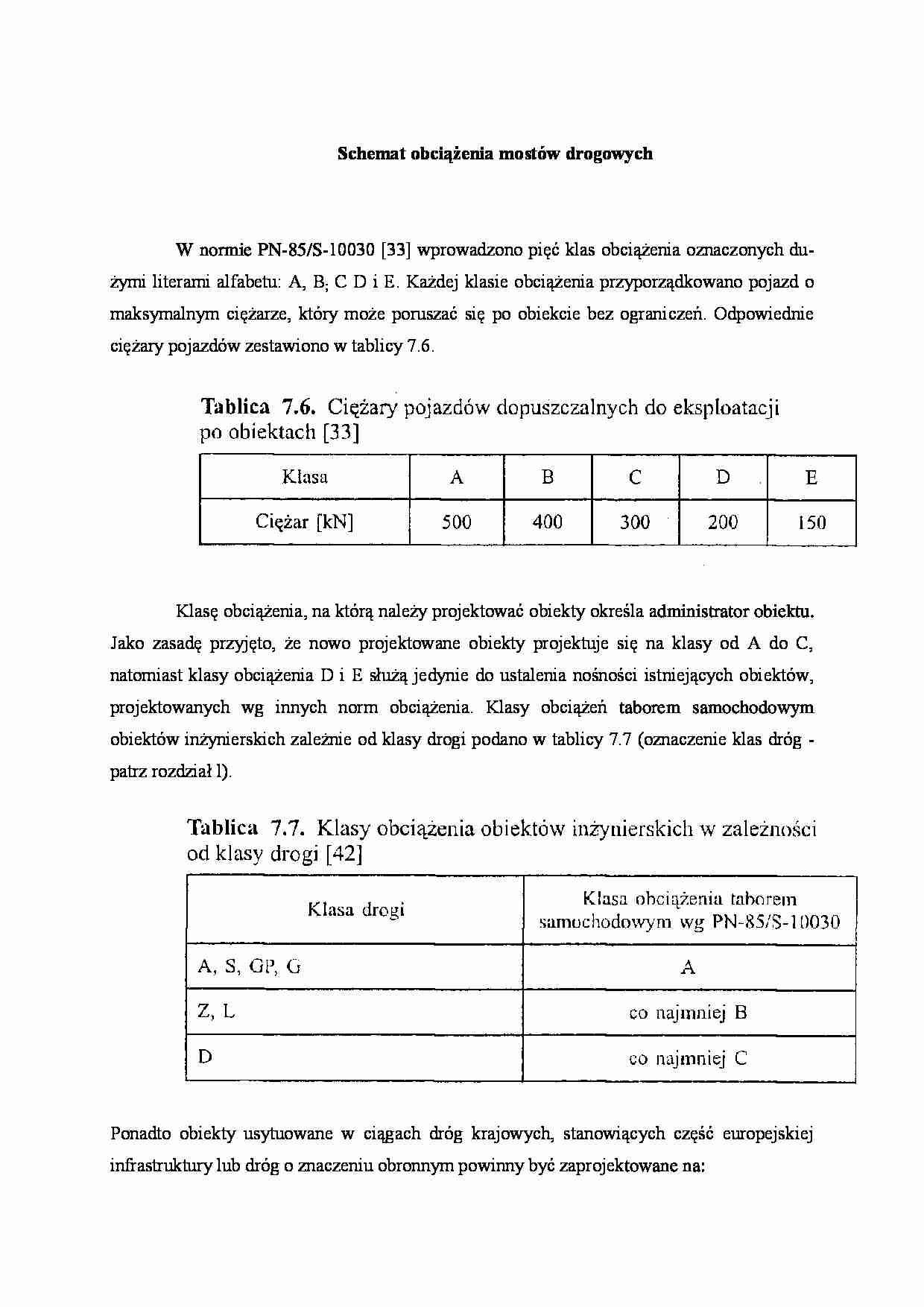

Schemat obciążenia mostów drogowych
W normie PN-85/S-10030 [33] wprowadzono pięć klas obciążenia oznaczonych dużymi literami alfabetu: A, B; C D i E. Każdej klasie obciążenia przyporządkowano pojazd o maksymalnym ciężarze, który może poruszać się po obiekcie bez ograniczeń. Odpowiednie ciężary pojazdów zestawiono w tablicy 7.6.
Klasę obciążenia, na którą należy projektować obiekty określa administrator obiektu. Jako zasadę przyjęto, że nowo projektowane obiekty projektuje się na klasy od A do C, natomiast klasy obciążenia D i E służą jedynie do ustalenia nośności istniejących obiektów, projektowanych wg innych norm obciążenia. Klasy obciążeń taborem samochodowym obiektów inżynierskich zależnie od klasy drogi podano w tablicy 7.7 (oznaczenie klas dróg - patrz rozdział l).
Ponadto obiekty usytuowane w ciągach dróg krajowych, stanowiących część europejskiej infrastruktury lub dróg o znaczeniu obronnym powinny być zaprojektowane na:
- nowo budowane - klasę A,
- odbudowywane, rozbudowywane i przebudowywane - co najmniej klasę B, natomiast pomosty wymienionych obiektów powinny być projektowane na klasę A
- w obiektach nowo budowanych i odbudowywanych, rozbudowywanych i przebudowywanych oraz sprawdzone na obciążenie pojazdem specjalnym wg Stanag 2021 (klasy 150 - nowo budowane, klasy 100 pozostałe).
Dodatkowo obiekty mostowe należy sprawdzać na obciążenie pojazdem specjalnym wg umowy standaryzacyjnej NATO (Stanag 2021). Ponadto rozporządzenie dotyczące wymagań, które muszą spełniać obiekty inżynierskie [42] nakłada warunek, by mosty o rozpiętościach większych lub równych 50 m były projektowa ne na obciążenie o jedną klasę wyższą niż przewidziano dla wszystkich innych obiektów na danej drodze.
Dla wszystkich klas przyjęto taki sam schemat obciążenia. W poszczególnych klasach zróżnicowano natomiast wartości obciążenia q i K (tabl. 7.8). Schemat obciążenia mostów drogowych składa się z obciążenia powierzchniowego, równomiernie rozłożonego q oraz układu ośmiu sił skupionych, nazwanych w normie obciążeniem K, nałożonego na obciążenie q w miejscu najniekorzystniejszym dla obliczanej wielkości (rys. 7.17). Schemat obciążenia K pokazano na rysunku 7.18. Obciążenie K może składać się z dowolnie wybranych sił skupionych, jeśli jest to niekorzystne dla obliczanej wielkości. Przy obliczaniu elementów o długości Z 5= 4,80 m obciążenie K może być zastąpione przez obciążenie równomiernie rozłożone na długości 4,80 m. Elementy główne mniejszych długości należy sprawdzać na obciążenie samochodami S. Schemat obciążenia samochodami S pokazano na rysunku 7.19, a wartości obciążenia zestawiono w tablicy 7.9. W przypadku gdy siły wewnętrzne, obliczone przy przyjęciu dwóch samochodów
(…)
… wartości odpowiednie do klasy obciążenia obiektu Miarodajne jest obciążenie dające większe wartości sił wewnętrznych. Obciążenie K i S mnoży się przez współczynnik dynamiczny. W obliczeniach współczynnika dynamicznego zaL należy przyjmować długość obliczanego elementu (płyty pomostowej, podłużnicy czy poprzecznicy), ewentualnie należy uwzględnić również redukcję jego wartości, gdy na pomoście znajduje…
