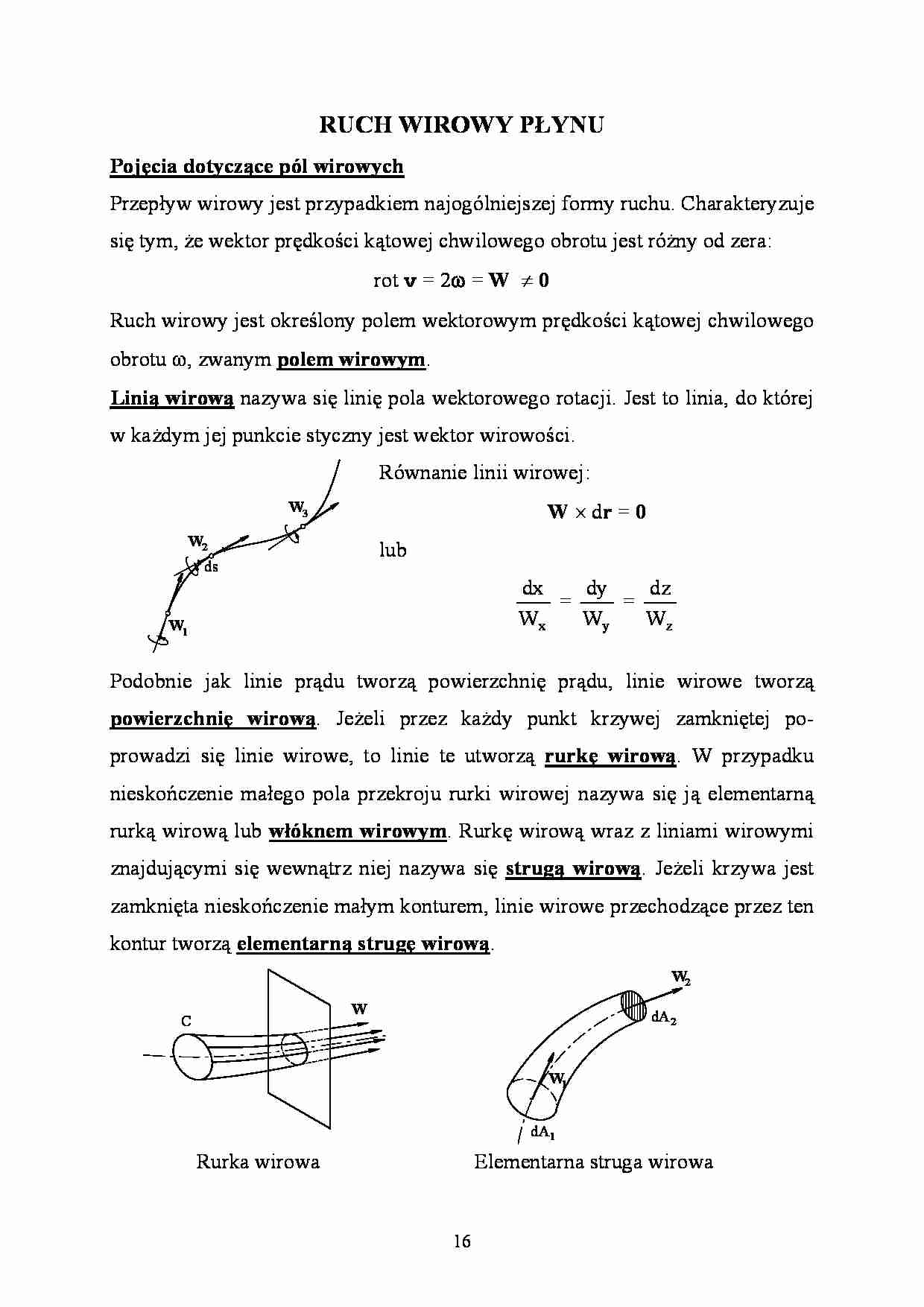

RUCH WIROWY PŁYNU Pojęcia dotyczące pól wirowych Przepływ wirowy jest przypadkiem najogólniejszej formy ruchu. Charakteryzuje się tym, że wektor prędkości kątowej chwilowego obrotu jest różny od zera: rot v = 2ω = W ≠ 0 Ruch wirowy jest określony polem wektorowym prędkości kątowej chwilowego obrotu ω, zwanym polem wirowym . Linią wirową nazywa się linię pola wektorowego rotacji. Jest to linia, do której w każdym jej punkcie styczny jest wektor wirowości. ds W 1 W 2 W 3 Równanie linii wirowej: W × d r = 0 lub z y x W dz = W dy = W dx Podobnie jak linie prądu tworzą powierzchnię prądu, linie wirowe tworzą powierzchnię wirową . Jeżeli przez każdy punkt krzywej zamkniętej po- prowadzi się linie wirowe, to linie te utworzą rurkę wirową . W przypadku nieskończenie małego pola przekroju rurki wirowej nazywa się ją elementarną rurką wirową lub włóknem wirowym . Rurkę wirową wraz z liniami wirowymi znajdującymi się wewnątrz niej nazywa się strugą wirową . Jeżeli krzywa jest zamknięta nieskończenie małym konturem, linie wirowe przechodzące przez ten kontur tworzą elementarną strugę wirową . W C W 2 W 1 dA2 dA1 Rurka wirowa Elementarna struga wirowa 16 Strumieniem wiru nazywa się strumień wektora wiru przechodzący przez powierzchnię A. Elementarny strumień wiru: dqW = W n dA = W cos α dA W przypadku dowolnej powierzchni skończonej A, strumień wektora wiru przez tę powierzchnię: dA W n α dA n = q A W ∫ W Drugie twierdzenie Helmholtza Zgodnie z twierdzeniem Gaussa–Ostrogradskiego ∫ ∫ = V A W dV div dA = q W n W ∫ ∂ ∂ + ∂ ∂ + ∂ ∂ = V z y x dV z W y W x W Pochodne cząstkowe współrzędnych Wx, Wy, Wz wektora wiru po x, y, z są następujące x z x y = x W y 2 z 2 x ∂ ∂ ∂ − ∂ ∂ ∂ ∂ ∂ v v , y x y z = y W z 2 x 2 y ∂ ∂ ∂ − ∂ ∂ ∂ ∂ ∂ v v , z y z x = z W x 2 y 2 z ∂ ∂ ∂ − ∂ ∂ ∂ ∂ ∂ v v . Po dodaniu ich stronami otrzymuje się 0 = z W + y W + x W ) W ( div z y x ∂ ∂ ∂ ∂ ∂ ∂ = Oznacza to, że w ustalonym ruchu wirowym dywergencja (rozbieżność linii
(…)
… = 0 i ϕ = 2π): v = 0
punkty spiętrzenia (krytyczne)
Punkty M i N (ϕ = π/2 i ϕ = 3π/2):
v = vmax =2v∞
22
Jakie jest oddziaływanie strugi na opływany profil?
Na powierzchni profilu ustali się rozkład ciśnień zgodny z równaniem
Bernoulliego (po pominięciu sił masowych):
p+
ρ v2
=C
2
ρ v2
p=C −
2
⇒
Na odcinek elementarny ds powierzchni profilu będzie działać siła ciśnieniowa:
d R = n p ds
8
v
Składowe…
… ϕ dϕ = 0
0
⇓
X=0
W
bezcyrkulacyjnym
opływie
Y=0
profilu
!!!
o
dowolnym
kształcie
(uogólnienie otrzymanego wyżej wyniku) strugą płynu nielepkiego
wynikowa siła ciśnieniowa działająca na powierzchnię profilu
jest zerowa.
23
Jaki rozkład ciśnienia na powierzchni walca o promieniu R, wokół którego
istnieje bezcyrkulacyjny przepływ płynu nieściśliwego?
Z równania Bernoulliego dla dwóch przekrojów…
… prądu. Każdy element płynu znajdujący się na nim ma prędkość v.
Cyrkulacją ΓAB wektora prędkości wzdłuż łuku
C
AB krzywej C nazywa się całkę
B
Γ AB = ∫ v ds
B
A
vt
P
Zgodnie z rysunkiem:
α
ds
v
B
B
B
A
A
A
A
Γ AB = ∫ v ds = ∫ v cos α ds = ∫ v t ds
B
=
∫ (v x dx + v y dy + vz dz ) ,
A
gdzie: vt ≡ (vx, vy, vz) – rzut wektora v na kierunek ds (dx, dy, dz)
18
W przypadku całki krzywoliniowej po krzywej…
… się częściowo wzdłuż torów zamkniętych
A
ω=0 B
A
ω=0 B
y
ω=0
v
8
ω= 0
AB
x
A, B
Cechy charakterystyczne opływu cyrkulacyjnego:
Istnieje symetria rozkładu prędkości i ciśnienia względem osi OY ⇒ siła
ciśnieniowa w kierunku poziomym (siła oporu) jest równa zeru - paradoks
d’Alemberta.
Brak symetrii względem osi OX ⇒ istnieje siła w kierunku pionowym
(prostopadłym do wektora prędkości), którą nazywamy siłą nośną…
