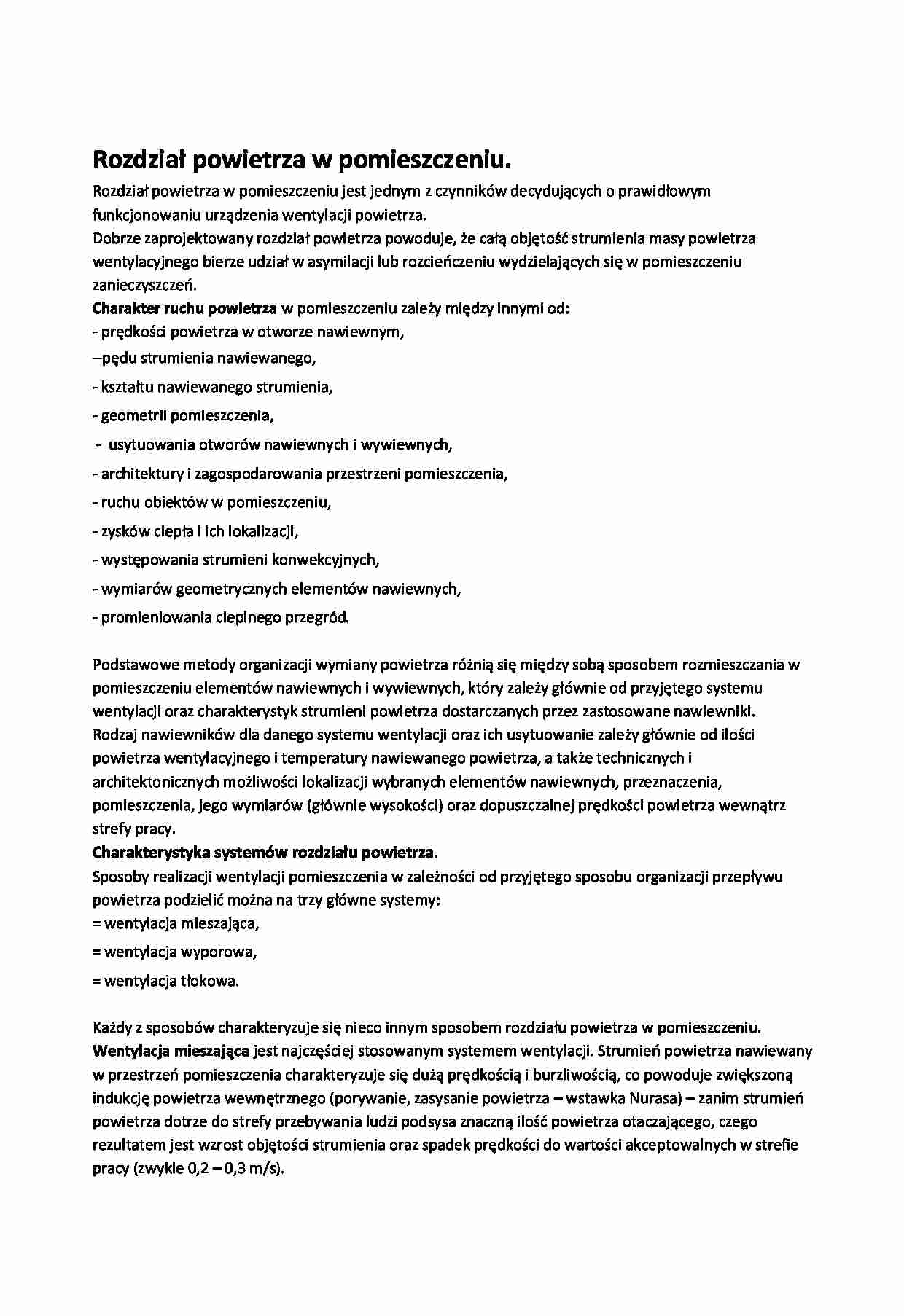

Rozdział powietrza w pomieszczeniu - strona 1 Rozdział powietrza w pomieszczeniu - strona 2 Rozdział powietrza w pomieszczeniu - strona 3

Fragment notatki:

Rozdział powietrza w pomieszczeniu.    Rozdział powietrza w pomieszczeniu jest jednym z czynników decydujących o prawidłowym  funkcjonowaniu urządzenia wentylacji powietrza.   Dobrze zaprojektowany rozdział powietrza powoduje, że całą objętość strumienia masy powietrza  wentylacyjnego bierze udział w asymilacji lub rozcieńczeniu wydzielających się w pomieszczeniu  zanieczyszczeń.   Charakter ruchu powietrza  w pomieszczeniu zależy między innymi od:   - prędkości powietrza w otworze nawiewnym,   pędu strumienia nawiewanego,   - kształtu nawiewanego strumienia,   - geometrii pomieszczenia,    -  usytuowania otworów nawiewnych i wywiewnych,   - architektury i zagospodarowania przestrzeni pomieszczenia,   - ruchu obiektów w pomieszczeniu,   - zysków ciepła i ich lokalizacji,   - występowania strumieni konwekcyjnych,   - wymiarów geometrycznych elementów nawiewnych,   - promieniowania cieplnego przegród.     Podstawowe metody organizacji wymiany powietrza różnią się między sobą sposobem rozmieszczania w  pomieszczeniu elementów nawiewnych i wywiewnych, który zależy głównie od przyjętego systemu  wentylacji oraz charakterystyk strumieni powietrza dostarczanych przez zastosowane nawiewniki.   Rodzaj nawiewników dla danego systemu wentylacji oraz ich usytuowanie zależy głównie od ilości  powietrza wentylacyjnego i temperatury nawiewanego powietrza, a także technicznych i  architektonicznych możliwości lokalizacji wybranych elementów nawiewnych, przeznaczenia,  pomieszczenia, jego wymiarów (głównie wysokości) oraz dopuszczalnej prędkości powietrza wewnątrz  strefy pracy.   Charakterystyka systemów rozdziału powietrza .   Sposoby realizacji wentylacji pomieszczenia w zależności od przyjętego sposobu organizacji przepływu  powietrza podzielić można na trzy główne systemy:   = wentylacja mieszająca,   = wentylacja wyporowa,   = wentylacja tłokowa.     Każdy z sposobów charakteryzuje się nieco innym sposobem rozdziału powietrza w pomieszczeniu.   Wentylacja mieszająca  jest najczęściej stosowanym systemem wentylacji. Strumień powietrza nawiewany  w przestrzeń pomieszczenia charakteryzuje się dużą prędkością i burzliwością, co powoduje zwiększoną  indukcję powietrza wewnętrznego (porywanie, zasysanie powietrza – wstawka Nurasa) – zanim strumień  powietrza dotrze do strefy przebywania ludzi podsysa znaczną ilość powietrza otaczającego, czego  rezultatem jest wzrost objętości strumienia oraz spadek prędkości do wartości akceptowalnych w strefie  pracy (zwykle 0,2 – 0,3 m/s).   Przy wentylacji mieszającej zakłada się całkowite wymieszanie powietrza dostarczanego z powietrzem

(…)

… wywiewanego.
Dlatego zalecane prędkości wypływu powietrza z kratek nawiewnych umieszczonych w pobliżu strefy
przebywania ludzi mogą wynosić 1 – 2 m/s, a w salach koncertowych i teatrach 3 – 4 m/s; audytoria,
biura, sale posiedzeń i kina – 5 m/s; sale zebrań, restauracje, kawiarnie, domy towarowe, hale produkcyjne
– 7 m/s.
Natomiast wlot powietrza do kratek wywiewnych może wynosić 2 – 5 m/s.
Wyloty kanałów…
… w
pomieszczeniu, mogące zakłócić projektowane pole prędkości i temperatury konwekcyjne ruchy powietrza
przy silnych źródłach ciepła, przy powierzchniach przegród zewnętrznych (szczególnie z oknami), ruchy
powietrza infiltrującego przez drzwi i okna, prądy powietrza wywołane ruchem wirujących części maszyn
(no i tym podobnym zakłóceniami).
W każdym pomieszczeniu potrzeba innego rozwiązania rozdziału powietrza…
… i okna, prądy powietrza wywołane ruchem wirujących części maszyn
(no i tym podobnym zakłóceniami).
W każdym pomieszczeniu potrzeba innego rozwiązania rozdziału powietrza wentylacyjnego.
W zależności od wzajemnego usytuowania otworów nawiewnych i wywiewnych rozróżnia się 3 zasadnicze
sposoby przepływu powietrza w pomieszczeniu a mianowicie:
- z góry na dół,
- z dołu do góry,
- z góry do góry.
Przepływ…
… wylotowej nawiewnika, w której maksymalna
prędkość w strumieniu spada do przyjętej wartości granicznej. Często wartością graniczną jest
dopuszczalna prędkość w strefie przebywania ludzi.
Rozdział powietrza w pomieszczeniu.
Rozdział powietrza w pomieszczeniu jest jednym z czynników decydujących o prawidłowym
funkcjonowaniu urządzenia wentylacji powietrza.
Dobrze zaprojektowany rozdział powietrza powoduje…
