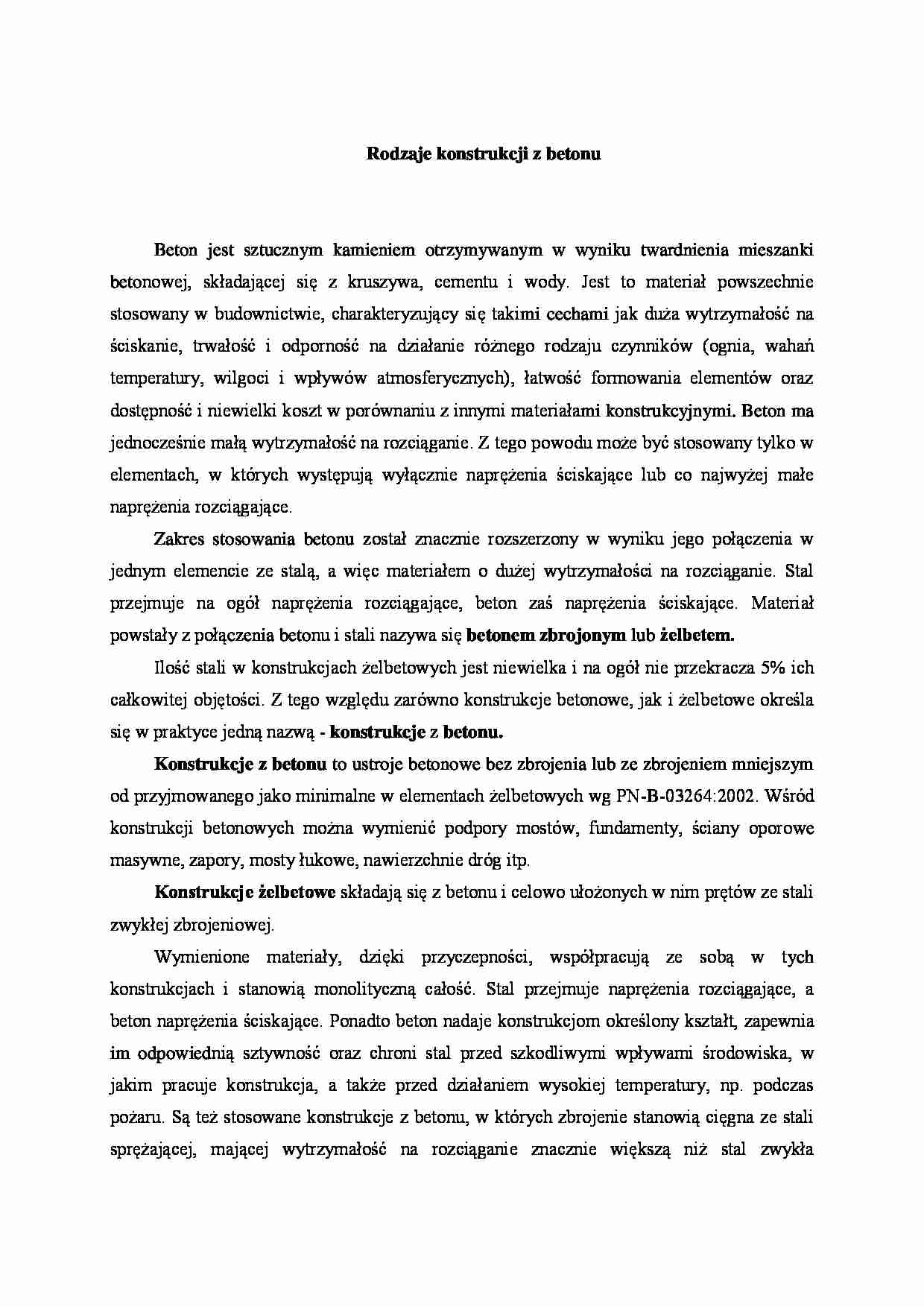

Rodzaje konstrukcji z betonu
Beton jest sztucznym kamieniem otrzymywanym w wyniku twardnienia mieszanki betonowej, składającej się z kruszywa, cementu i wody. Jest to materiał powszechnie stosowany w budownictwie, charakteryzujący się takimi cechami jak duża wytrzymałość na ściskanie, trwałość i odporność na działanie różnego rodzaju czynników (ognia, wahań temperatury, wilgoci i wpływów atmosferycznych), łatwość formowania elementów oraz dostępność i niewielki koszt w porównaniu z innymi materiałami konstrukcyjnymi. Beton ma jednocześnie małą wytrzymałość na rozciąganie. Z tego powodu może być stosowany tylko w elementach, w których występują wyłącznie naprężenia ściskające lub co najwyżej małe naprężenia rozciągające.
Zakres stosowania betonu został znacznie rozszerzony w wyniku jego połączenia w jednym elemencie ze stalą, a więc materiałem o dużej wytrzymałości na rozciąganie. Stal przejmuje na ogół naprężenia rozciągające, beton zaś naprężenia ściskające. Materiał powstały z połączenia betonu i stali nazywa się betonem zbrojonym lub żelbetem.
Ilość stali w konstrukcjach żelbetowych jest niewielka i na ogół nie przekracza 5% ich całkowitej objętości. Z tego względu zarówno konstrukcje betonowe, jak i żelbetowe określa się w praktyce jedną nazwą - konstrukcje z betonu.
Konstrukcje z betonu to ustroje betonowe bez zbrojenia lub ze zbrojeniem mniejszym od przyjmowanego jako minimalne w elementach żelbetowych wg PN-B-03264:2002. Wśród konstrukcji betonowych można wymienić podpory mostów, fundamenty, ściany oporowe masywne, zapory, mosty łukowe, nawierzchnie dróg itp.
Konstrukcje żelbetowe składają się z betonu i celowo ułożonych w nim prętów ze stali zwykłej zbrojeniowej.
Wymienione materiały, dzięki przyczepności, współpracują ze sobą w tych konstrukcjach i stanowią monolityczną całość. Stal przejmuje naprężenia rozciągające, a beton naprężenia ściskające. Ponadto beton nadaje konstrukcjom określony kształt, zapewnia im odpowiednią sztywność oraz chroni stal przed szkodliwymi wpływami środowiska, w jakim pracuje konstrukcja, a także przed działaniem wysokiej temperatury, np. podczas pożaru. Są też stosowane konstrukcje z betonu, w których zbrojenie stanowią cięgna ze stali sprężającej, mającej wytrzymałość na rozciąganie znacznie większą niż stal zwykła stosowana w konstrukcjach żelbetowych. W wyniku naciągu tych cięgien powstają w betonie trwałe naprężenia.
Zazwyczaj cięgna rozmieszcza się tak, aby w przekrojach elementów powodowały one (po naciągnięciu) wystąpienie stanu naprężenia przeciwnego do stanu powstającego od działających obciążeń. Tego rodzaju konstrukcje nazywają sięjkonsjrukcjajrn^ Ze wzgTęaTPna techlfioiogię wy1ęo7u5irIa^^i strukcje z betonu można podzielić na trzy podstawowe grupy: monolityczne, prefabrykowane i zespolone (najczęściej prefabrykowano-mono-lityczne).
(…)
… wytrzymałości.
Otrzymana w ten sposób konstrukcja charakteryzuje się dużą sztywnością, gdyż wszystkie jej elementy stanowią jednolitą całość, a więc wykazują ciągłość struktury betonu oraz tzw. ciągłość konstrukcyjną.
Konstrukcje prefabrykowane są montowane z odrębnych prefabrykatów, tj. elementów wykonanych poza miejscem ich wbudowania, w wytwórni stałej lub poligonowej. Konstrukcje te charakteryzują…
