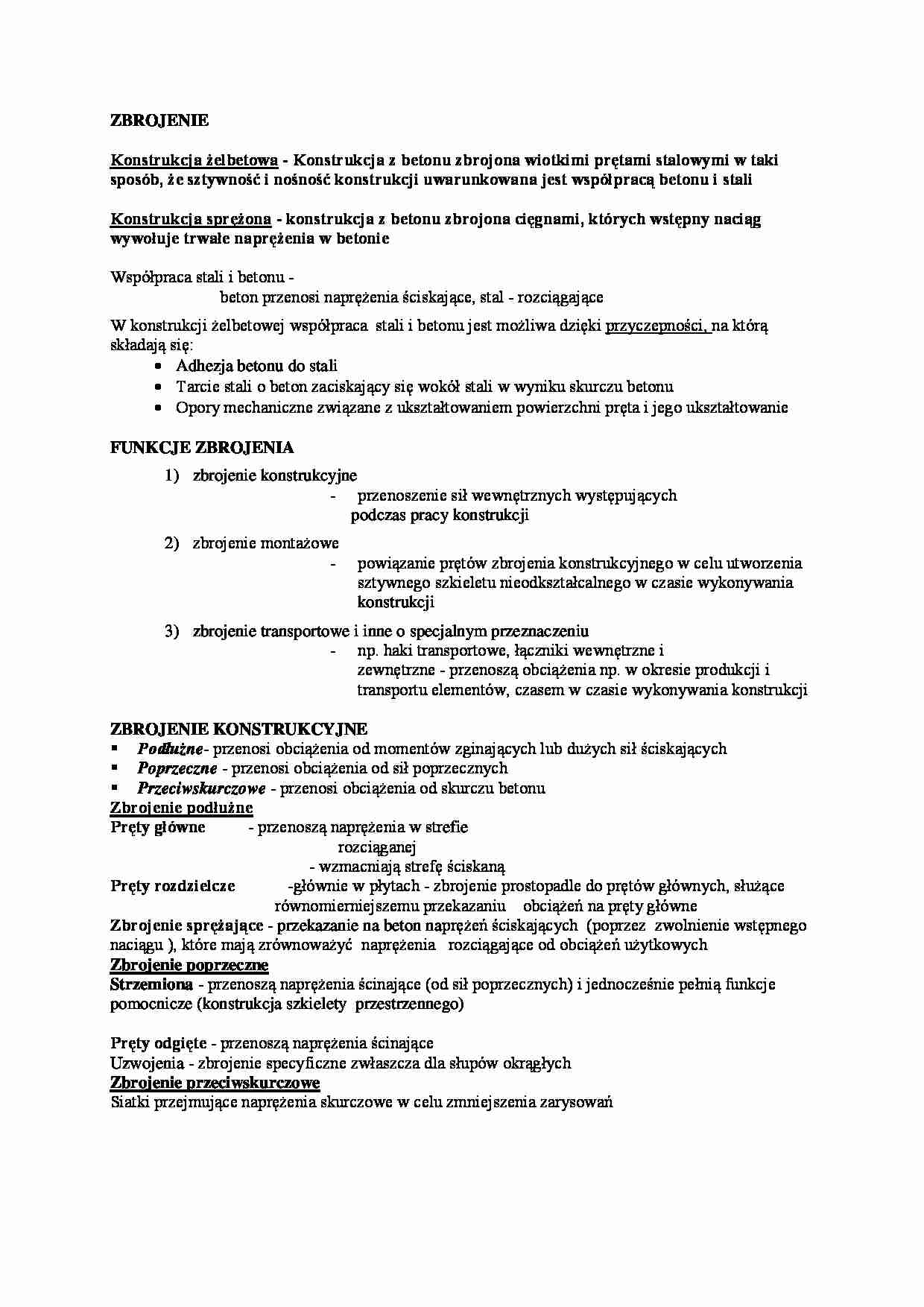

ZBROJENIE
Konstrukcja żelbetowa - Konstrukcja z betonu zbrojona wiotkimi prętami stalowymi w taki sposób, że sztywność i nośność konstrukcji uwarunkowana jest współpracą betonu i stali
Konstrukcja sprężona - konstrukcja z betonu zbrojona cięgnami, których wstępny naciąg wywołuje trwałe naprężenia w betonie
Współpraca stali i betonu - beton przenosi naprężenia ściskające, stal - rozciągające
W konstrukcji żelbetowej współpraca stali i betonu jest możliwa dzięki przyczepności, na którą składają się:
Adhezja betonu do stali
Tarcie stali o beton zaciskający się wokół stali w wyniku skurczu betonu
Opory mechaniczne związane z ukształtowaniem powierzchni pręta i jego ukształtowanie
FUNKCJE ZBROJENIA
zbrojenie konstrukcyjne
przenoszenie sił wewnętrznych występujących podczas pracy konstrukcji
zbrojenie montażowe
powiązanie prętów zbrojenia konstrukcyjnego w celu utworzenia sztywnego szkieletu nieodkształcalnego w czasie wykonywania konstrukcji
zbrojenie transportowe i inne o specjalnym przeznaczeniu
np. haki transportowe, łączniki wewnętrzne i zewnętrzne - przenoszą obciążenia np. w okresie produkcji i transportu elementów, czasem w czasie wykonywania konstrukcji
ZBROJENIE KONSTRUKCYJNE
Podłużne - przenosi obciążenia od momentów zginających lub dużych sił ściskających
Poprzeczne - przenosi obciążenia od sił poprzecznych
Przeciwskurczowe - przenosi obciążenia od skurczu betonu
Zbrojenie podłużne Pręty główne - przenoszą naprężenia w strefie rozciąganej - wzmacniają strefę ściskaną
Pręty rozdzielcze -głównie w płytach - zbrojenie prostopadle do prętów głównych, służące równomierniejszemu przekazaniu obciążeń na pręty główne
Zbrojenie sprężające - przekazanie na beton naprężeń ściskających (poprzez zwolnienie wstępnego naciągu ), które mają zrównoważyć naprężenia rozciągające od obciążeń użytkowych
Zbrojenie poprzeczne
Strzemiona - przenoszą naprężenia ścinające (od sił poprzecznych) i jednocześnie pełnią funkcje pomocnicze (konstrukcja szkielety przestrzennego)
Pręty odgięte - przenoszą naprężenia ścinające
Uzwojenia - zbrojenie specyficzne zwłaszcza dla słupów okrągłych
Zbrojenie przeciwskurczowe
Siatki przejmujące naprężenia skurczowe w celu zmniejszenia zarysowań
(…)
… do 6 mm) lub arkuszy - pręty tej samej średnicy
szkielety płaskie lub przestrzenne spawane lub wiązane drutem wiązałkowym - pręty różnych średnic
Zbrojenie sprężające
druty ( struny)
sploty z drutów
pręty ze stali stopowej wysokowartościowej
WYMAGANIA MATERIAŁOWO - TECHNOLOGICZNE
Dwie grupy wymagań:
Wymagane właściwości stali zbrojeniowej do różnych zastosowań
Wymagania dla mieszanki betonowej…
