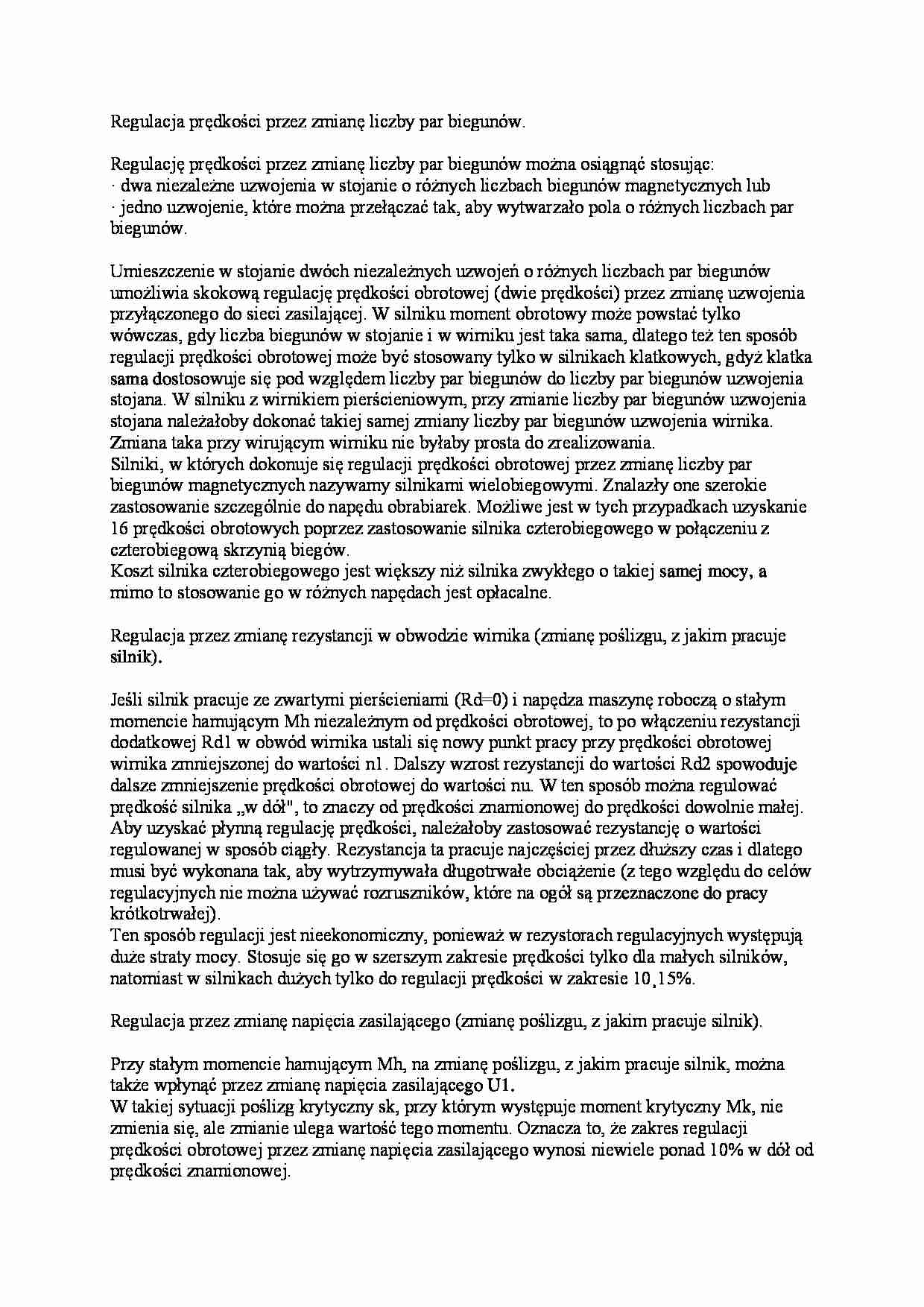

Regulacja prędkości - omówienie - strona 1

Fragment notatki:

Regulacja prędkości przez zmianę liczby par biegunów. Regulację prędkości przez zmianę liczby par biegunów można osiągnąć stosując: · dwa niezależne uzwojenia w stojanie o różnych liczbach biegunów magnetycznych lub · jedno uzwojenie, które można przełączać tak, aby wytwarzało pola o różnych liczbach par biegunów. Umieszczenie w stojanie dwóch niezależnych uzwojeń o różnych liczbach par biegunów umożliwia skokową regulację prędkości obrotowej (dwie prędkości) przez zmianę uzwojenia przyłączonego do sieci zasilającej. W silniku moment obrotowy może powstać tylko wówczas, gdy liczba biegunów w stojanie i w wirniku jest taka sama, dlatego też ten sposób regulacji prędkości obrotowej może być stosowany tylko w silnikach klatkowych, gdyż klatka sama dostosowuje się pod względem liczby par biegunów do liczby par biegunów uzwojenia stojana. W silniku z wirnikiem pierścieniowym, przy zmianie liczby par biegunów uzwojenia stojana należałoby dokonać takiej samej zmiany liczby par biegunów uzwojenia wirnika. Zmiana taka przy wirującym wirniku nie byłaby prosta do zrealizowania. Silniki, w których dokonuje się regulacji prędkości obrotowej przez zmianę liczby par biegunów magnetycznych nazywamy silnikami wielobiegowymi. Znalazły one szerokie zastosowanie szczególnie do napędu obrabiarek. Możliwe jest w tych przypadkach uzyskanie 16 prędkości obrotowych poprzez zastosowanie silnika czterobiegowego w połączeniu z czterobiegową skrzynią biegów. Koszt silnika czterobiegowego jest większy niż silnika zwykłego o takiej samej mocy, a mimo to stosowanie go w różnych napędach jest opłacalne. Regulacja przez zmianę rezystancji w obwodzie wirnika (zmianę poślizgu, z jakim pracuje silnik). Jeśli silnik pracuje ze zwartymi pierścieniami (Rd=0) i napędza maszynę roboczą o stałym momencie hamującym Mh niezależnym od prędkości obrotowej, to po włączeniu rezystancji dodatkowej Rd1 w obwód wirnika ustali się nowy punkt pracy przy prędkości obrotowej wirnika zmniejszonej do wartości n1. Dalszy wzrost rezystancji do wartości Rd2 spowoduje dalsze zmniejszenie prędkości obrotowej do wartości nu. W ten sposób można regulować prędkość silnika „w dół", to znaczy od prędkości znamionowej do prędkości dowolnie małej. Aby uzyskać płynną regulację prędkości, należałoby zastosować rezystancję o wartości regulowanej w sposób ciągły. Rezystancja ta pracuje najczęściej przez dłuższy czas i dlatego musi być wykonana tak, aby wytrzymywała długotrwałe obciążenie (z tego względu do celów regulacyjnych nie można używać rozruszników, które na ogół są przeznaczone do pracy krótkotrwałej). Ten sposób regulacji jest nieekonomiczny, ponieważ w rezystorach regulacyjnych występują duże straty mocy. Stosuje się go w szerszym zakresie prędkości tylko dla małych silników, natomiast w silnikach dużych tylko do regulacji prędkości w zakresie 10¸15%.

(…)

…%. Regulacja przez zmianę napięcia zasilającego (zmianę poślizgu, z jakim pracuje silnik). Przy stałym momencie hamującym Mh, na zmianę poślizgu, z jakim pracuje silnik, można także wpłynąć przez zmianę napięcia zasilającego U1. W takiej sytuacji poślizg krytyczny sk, przy którym występuje moment krytyczny Mk, nie zmienia się, ale zmianie ulega wartość tego momentu. Oznacza to, że zakres regulacji prędkości obrotowej przez zmianę napięcia zasilającego wynosi niewiele ponad 10% w dół od prędkości znamionowej. Ten sposób regulacji prędkości obrotowej nie jest więc korzystny. Zakres regulacji jest bardzo mały, a dodatkowo silnikowi grozi utknięcie (zatrzymanie się) na skutek zmniejszenia się przeciążalności. Oprócz tego, zmniejszaniu napięcia U1 przy stałej wartości momentu odpowiada wzrost prądów, zarówno…
… dokonuje się za pomocą zmiany rezystancji obwodu twornika prowadząc do jej obniżenia przy określonym momencie statycznym . Zaletą tego sposobu regulacji jest jego prostota. Wadą są duże straty energii na opornikach regulacyjnych.
Regulacja prędkości obrotowej przez zmianę strumienia . Dokonać tego można dla wszystkich silników prądu stałego, odmienny jest jednak sposób realizacji zmiany strumienia…
... zobacz całą notatkę
