Jaros_aw Michalski. Notatka składa się z 5 stron.

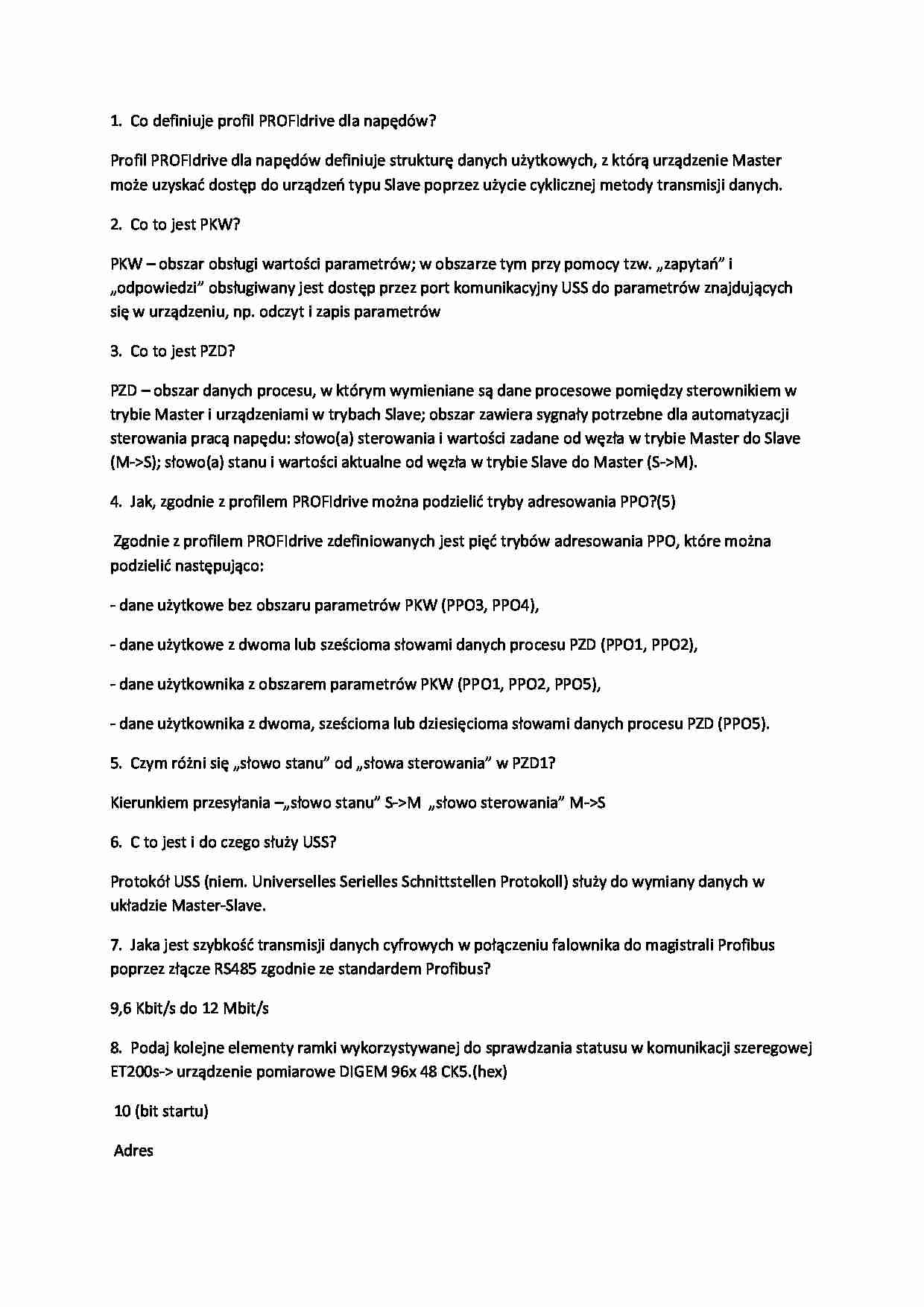

1. Co definiuje profil PROFIdrive dla napędów? Profil PROFIdrive dla napędów definiuje strukturę danych użytkowych, z którą urządzenie Master może uzyskać dostęp do urządzeń typu Slave poprzez użycie cyklicznej metody transmisji danych. 2. Co to jest PKW? PKW - obszar obsługi wartości parametrów; w obszarze tym przy pomocy tzw. „zapytań” i „odpowiedzi” obsługiwany jest dostęp przez port komunikacyjny USS do parametrów znajdujących się w urządzeniu, np. odczyt i zapis parametrów
3. Co to jest PZD? PZD - obszar danych procesu, w którym wymieniane są dane procesowe pomiędzy sterownikiem w trybie Master i urządzeniami w trybach Slave; obszar zawiera sygnały potrzebne dla automatyzacji sterowania pracą napędu: słowo(a) sterowania i wartości zadane od węzła w trybie Master do Slave (M-S); słowo(a) stanu i wartości aktualne od węzła w trybie Slave do Master (S-M). 4. Jak, zgodnie z profilem PROFIdrive można podzielić tryby adresowania PPO?(5) Zgodnie z profilem PROFIdrive zdefiniowanych jest pięć trybów adresowania PPO, które można podzielić następująco: - dane użytkowe bez obszaru parametrów PKW (PPO3, PPO4), - dane użytkowe z dwoma lub sześcioma słowami danych procesu PZD (PPO1, PPO2), - dane użytkownika z obszarem parametrów PKW (PPO1, PPO2, PPO5), - dane użytkownika z dwoma, sześcioma lub dziesięcioma słowami danych procesu PZD (PPO5). 5. Czym różni się „słowo stanu” od „słowa sterowania” w PZD1? Kierunkiem przesyłania -„słowo stanu” S-M „słowo sterowania” M-S 6. C to jest i do czego służy USS? Protokół USS (niem. Universelles Serielles Schnittstellen Protokoll) służy do wymiany danych w układzie Master-Slave. 7. Jaka jest szybkość transmisji danych cyfrowych w połączeniu falownika do magistrali Profibus poprzez złącze RS485 zgodnie ze standardem Profibus? 9,6 Kbit/s do 12 Mbit/s 8. Podaj kolejne elementy ramki wykorzystywanej do sprawdzania statusu w komunikacji szeregowej ET200s- urządzenie pomiarowe DIGEM 96x 48 CK5.(hex) 10 (bit startu) Adres 11 (kod dla ramki statusu) Suma kontrolna 16 (bit stopu) 9. Które spośród 9 pinów złącza RS232 są wykorzystywane do komunikacji szeregowej ET200s- urządzenie pomiarowe DIGEM 96x48 CK5( i za co odpowiadają). Piny 2,3,5 2-Received data 3-Transmitted data 5-Signal Ground 10. Jaki moduł sterownika ET200s należy wykorzystać w komunikacji złączem RS232? MODBUS/USS 1. Czy w sieci PROFIBUS komunikacja może się odbywać jedynie na zasadzie Master/Slave?
ODP. Nie, możliwa jest również komunikacja Master/Master.
(…)
…. Nie trzeba
8. Jakie bloki wykorzystujemy do przesyłu i odbioru informacji między 2 sterownikami w sieci ETHERNET?
ODP. AG_SEND oraz AG_RECV
9. Czy adres IP dla obu sterowników w sieci ETHERNET powinien być taki sam?
ODP. Nie, każdy ze sterowników powinien mieć inny adres IP.
1. Do czego przeznaczone są Przekształtniki MICROMASTER 440 ?
- są przeznaczone do regulacji prędkości obrotowej silników trójfazowych
2…
