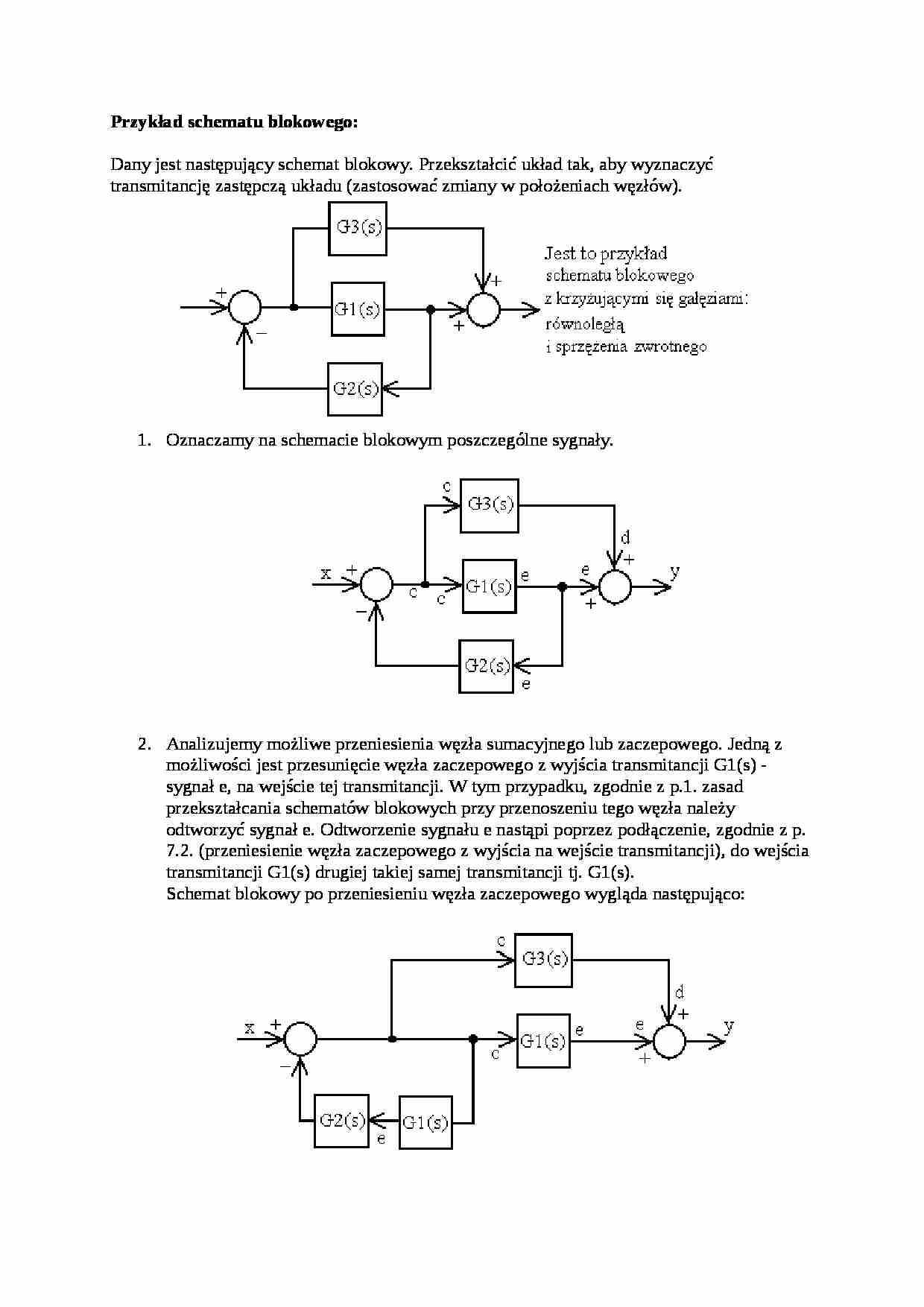

Przykład schematu blokowego:
Dany jest następujący schemat blokowy. Przekształcić układ tak, aby wyznaczyć transmitancję zastępczą układu (zastosować zmiany w położeniach węzłów). Oznaczamy na schemacie blokowym poszczególne sygnały. Analizujemy możliwe przeniesienia węzła sumacyjnego lub zaczepowego. Jedną z możliwości jest przesunięcie węzła zaczepowego z wyjścia transmitancji G1(s) - sygnał e, na wejście tej transmitancji. W tym przypadku, zgodnie z p.1. zasad przekształcania schematów blokowych przy przenoszeniu tego węzła należy odtworzyć sygnał e. Odtworzenie sygnału e nastąpi poprzez podłączenie, zgodnie z p. 7.2. (przeniesienie węzła zaczepowego z wyjścia na wejście transmitancji), do wejścia transmitancji G1(s) drugiej takiej samej transmitancji tj. G1(s). Schemat blokowy po przeniesieniu węzła zaczepowego wygląda następująco: Stosując zasadę łączenia węzłów zaczepowych p.7.4., uzyskujemy kolejne przekształcenie: Na podstawie powyższego schematu można wyznaczyć transmitancję zastępczą.
