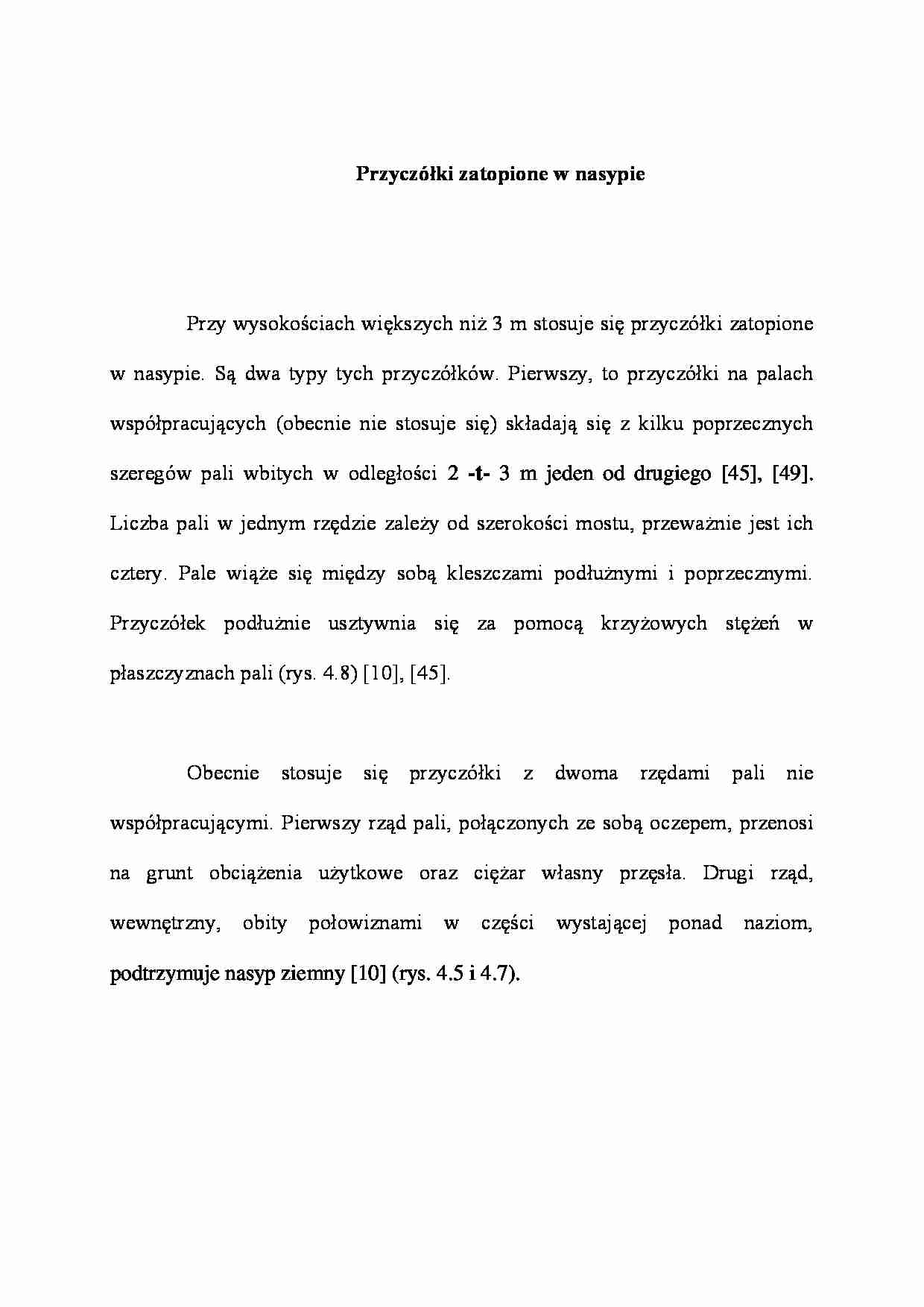

Przyczółki zatopione w nasypie
Przy wysokościach większych niż 3 m stosuje się przyczółki zatopione w nasypie. Są dwa typy tych przyczółków. Pierwszy, to przyczółki na palach współpracujących (obecnie nie stosuje się) składają się z kilku poprzecznych szeregów pali wbitych w odległości 2 -t- 3 m jeden od drugiego [45], [49]. Liczba pali w jednym rzędzie zależy od szerokości mostu, przeważnie jest ich cztery. Pale wiąże się między sobą kleszczami podłużnymi i poprzecznymi. Przyczółek podłużnie usztywnia się za pomocą krzyżowych stężeń w płaszczyznach pali (rys. 4.8) [10], [45].
Obecnie stosuje się przyczółki z dwoma rzędami pali nie współpracującymi. Pierwszy rząd pali, połączonych ze sobą oczepem, przenosi na grunt obciążenia użytkowe oraz ciężar własny przęsła. Drugi rząd, wewnętrzny, obity połowiznami w części wystającej ponad naziom, podtrzymuje nasyp ziemny [10] (rys. 4.5 i 4.7).
