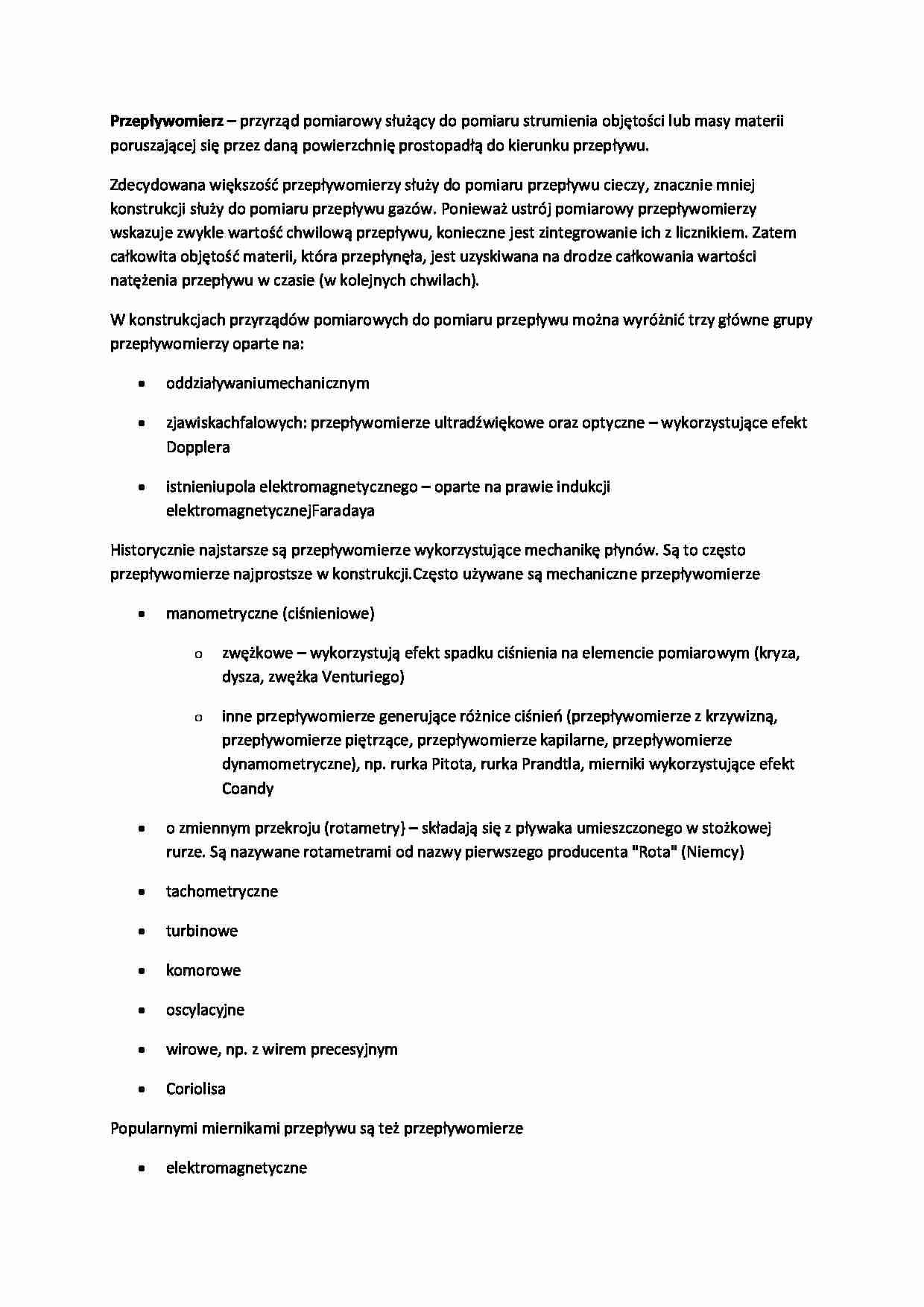

Przepływomierz - przyrząd pomiarowy służący do pomiaru strumienia objętości lub masy materii poruszającej się przez daną powierzchnię prostopadłą do kierunku przepływu.
Zdecydowana większość przepływomierzy służy do pomiaru przepływu cieczy, znacznie mniej konstrukcji służy do pomiaru przepływu gazów. Ponieważ ustrój pomiarowy przepływomierzy wskazuje zwykle wartość chwilową przepływu, konieczne jest zintegrowanie ich z licznikiem. Zatem całkowita objętość materii, która przepłynęła, jest uzyskiwana na drodze całkowania wartości natężenia przepływu w czasie (w kolejnych chwilach).
W konstrukcjach przyrządów pomiarowych do pomiaru przepływu można wyróżnić trzy główne grupy przepływomierzy oparte na:
oddziaływaniu mechanicznym
zjawiskach falowych: przepływomierze ultradźwiękowe oraz optyczne - wykorzystujące efekt Dopplera
istnieniu pola elektromagnetycznego - oparte na prawie indukcji elektromagnetycznej Faradaya
Historycznie najstarsze są przepływomierze wykorzystujące mechanikę płynów. Są to często przepływomierze najprostsze w konstrukcji.Często używane są mechaniczne przepływomierze
manometryczne (ciśnieniowe) zwężkowe - wykorzystują efekt spadku ciśnienia na elemencie pomiarowym (kryza, dysza, zwężka Venturiego)
inne przepływomierze generujące różnice ciśnień (przepływomierze z krzywizną, przepływomierze piętrzące, przepływomierze kapilarne, przepływomierze dynamometryczne), np. rurka Pitota, rurka Prandtla, mierniki wykorzystujące efekt Coandy
o zmiennym przekroju (rotametry} - składają się z pływaka umieszczonego w stożkowej rurze. Są nazywane rotametrami od nazwy pierwszego producenta "Rota" (Niemcy)
tachometryczne
turbinowe
komorowe
oscylacyjne
wirowe, np. z wirem precesyjnym
Coriolisa
Popularnymi miernikami przepływu są też przepływomierze
elektromagnetyczne
ultradźwiękowe
termiczne i kalorymetryczne
