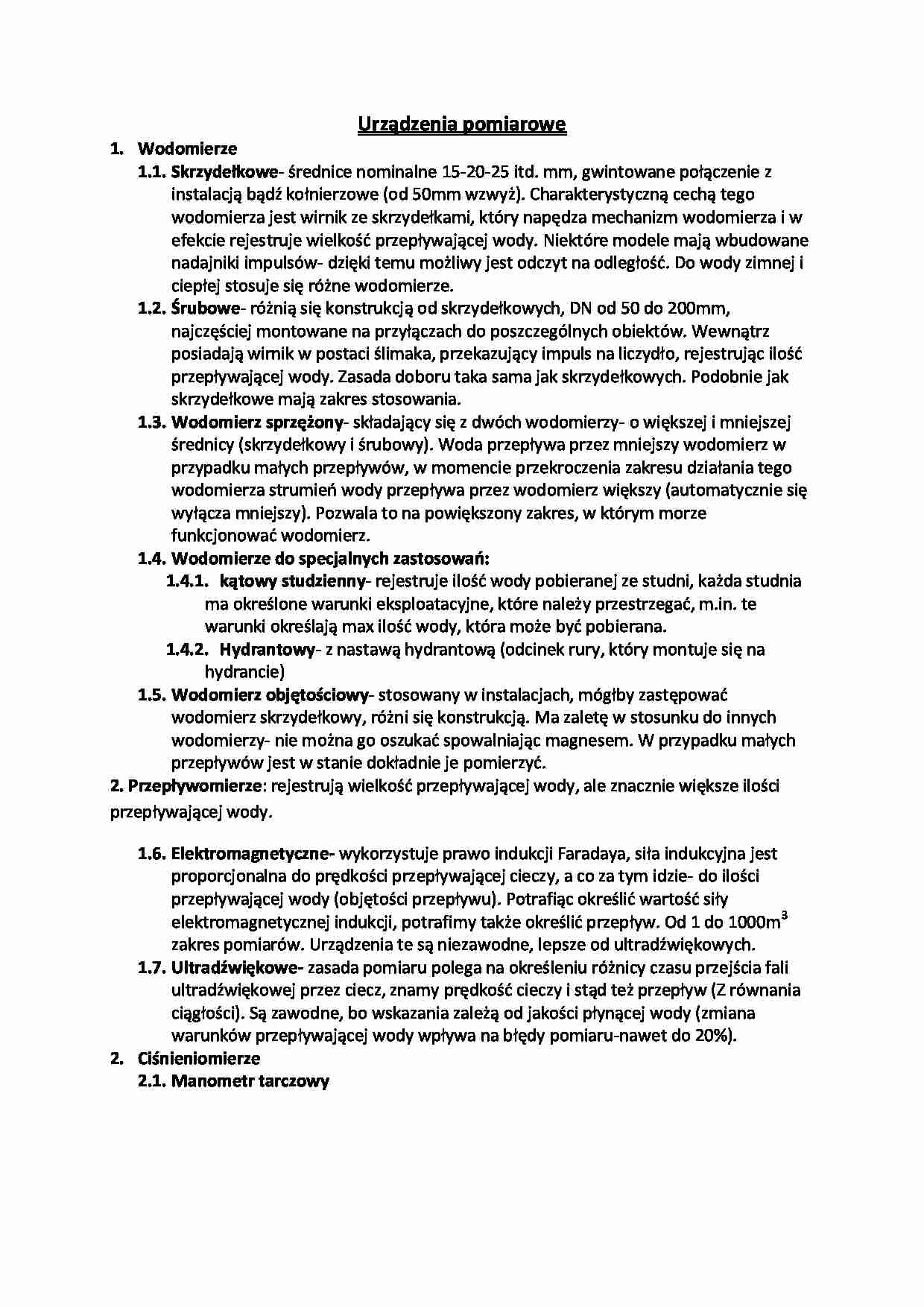

Urządzenia pomiarowe 1. Wodomierze 1.1. Skrzydełkowe - średnice nominalne 15-20-25 itd. mm, gwintowane połączenie z instalacją bądź kołnierzowe (od 50mm wzwyż). Charakterystyczną cechą tego wodomierza jest wirnik ze skrzydełkami, który napędza mechanizm wodomierza i w efekcie rejestruje wielkość przepływającej wody. Niektóre modele mają wbudowane nadajniki impulsów- dzięki temu możliwy jest odczyt na odległość. Do wody zimnej i ciepłej stosuje się różne wodomierze. 1.2. Śrubowe - różnią się konstrukcją od skrzydełkowych, DN od 50 do 200mm, najczęściej montowane na przyłączach do poszczególnych obiektów. Wewnątrz posiadają wirnik w postaci ślimaka, przekazujący impuls na liczydło, rejestrując ilość przepływającej wody. Zasada doboru taka sama jak skrzydełkowych. Podobnie jak skrzydełkowe mają zakres stosowania. 1.3. Wodomierz sprzężony - składający się z dwóch wodomierzy- o większej i mniejszej średnicy (skrzydełkowy i śrubowy). Woda przepływa przez mniejszy wodomierz w przypadku małych przepływów, w momencie przekroczenia zakresu działania tego wodomierza strumień wody przepływa przez wodomierz większy (automatycznie się wyłącza mniejszy). Pozwala to na powiększony zakres, w którym morze funkcjonować wodomierz. 1.4. Wodomierze do specjalnych zastosowań: 1.4.1. kątowy studzienny - rejestruje ilość wody pobieranej ze studni, każda studnia ma określone warunki eksploatacyjne, które należy przestrzegać, m.in. te warunki określają max ilość wody, która może być pobierana. 1.4.2. Hydrantowy - z nastawą hydrantową (odcinek rury, który montuje się na hydrancie) 1.5. Wodomierz objętościowy - stosowany w instalacjach, mógłby zastępować wodomierz skrzydełkowy, różni się konstrukcją. Ma zaletę w stosunku do innych wodomierzy- nie można go oszukać spowalniając magnesem. W przypadku małych przepływów jest w stanie dokładnie je pomierzyć. 2. Przepływomierze : rejestrują wielkość przepływającej wody, ale znacznie większe ilości przepływającej wody. 1.6. Elektromagnetyczne- wykorzystuje prawo indukcji Faradaya, siła indukcyjna jest proporcjonalna do prędkości przepływającej cieczy, a co za tym idzie- do ilości przepływającej wody (objętości przepływu). Potrafiąc określić wartość siły elektromagnetycznej indukcji, potrafimy także określić przepływ. Od 1 do 1000m 3 zakres pomiarów. Urządzenia te są niezawodne, lepsze od ultradźwiękowych. 1.7. Ultradźwiękowe- zasada pomiaru polega na określeniu różnicy czasu przejścia fali
(…)
… fali
ultradźwiękowej przez ciecz, znamy prędkość cieczy i stąd też przepływ (Z równania
ciągłości). Są zawodne, bo wskazania zależą od jakości płynącej wody (zmiana
warunków przepływającej wody wpływa na błędy pomiaru-nawet do 20%).
2. Ciśnieniomierze
2.1. Manometr tarczowy
Urządzenia pomiarowe
1. Wodomierze
1.1. Skrzydełkowe- średnice nominalne 15-20-25 itd. mm, gwintowane połączenie z
instalacją…
