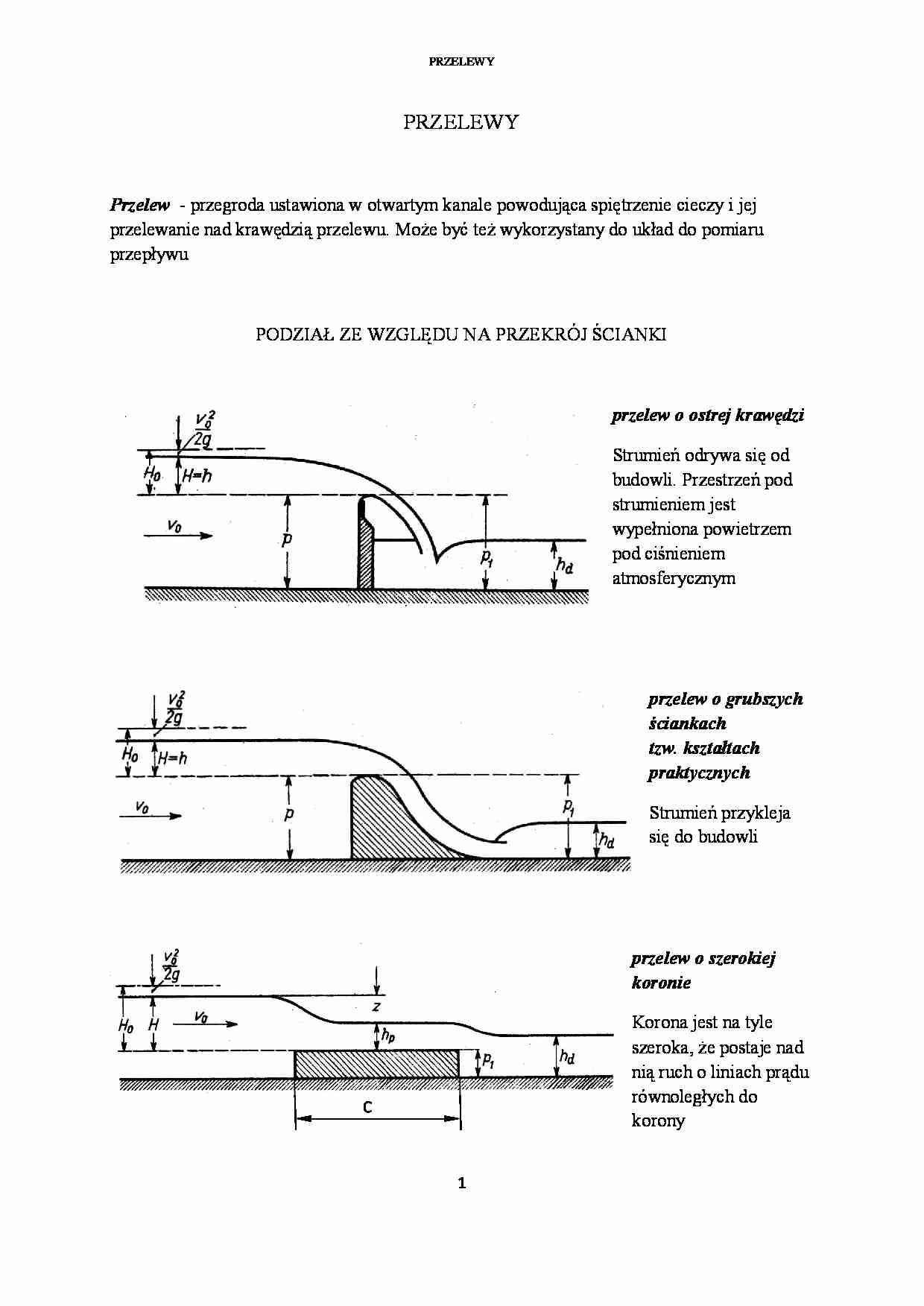

PRZELEWY
PRZELEWY
Przelew - przegroda ustawiona w otwartym kanale powodująca spiętrzenie cieczy i jej
przelewanie nad krawędzią przelewu. Może być też wykorzystany do układ do pomiaru
przepływu
PODZIAŁ ZE WZGLĘDU NA PRZEKRÓJ ŚCIANKI
przelew o ostrej krawędzi
Strumień odrywa się od
budowli. Przestrzeń pod
strumieniem jest
wypełniona powietrzem
pod ciśnieniem
atmosferycznym
przelew o grubszych
ściankach
tzw. kształtach
praktycznych
Strumień przykleja
się do budowli
przelew o szerokiej
koronie
Korona jest na tyle
szeroka, że postaje nad
nią ruch o liniach prądu
równoległych do
korony
C
1
PRZELEWY
PODZIAŁ ZE WZGLĘDU NA POŁOŻENIE DOLNEGO ZWIERCIADŁA CIECZY
Przelew niezatopiony
W przelewie niezatopionym hd P 1 .
Odskok hydrauliczny
odsuwa obszar o wyższym
poziomie dalej od
przelewu.
Występuje gdy Z0.75P1
przelew zatopiony
2
PRZELEWY
PODZIAŁ ZE WZGLĘDU NA SZEROKOŚĆ PRZELEWU W STOSUNKU DO
SZEROKOŚCI KORYTA
przelew bez bocznego dławienia
przelew z bocznym dławieniem
PODZIAŁ ZE WZGLĘDU NA POŁOŻENIE KRAWĘDZI PRZELEWU
b)
a)
a) przelew prosty
c)
b) przelew ukośny,
d)
c) przelew łamany,
d) przelew krzywoliniowy
PODZIAŁ ZE WZGLĘDU NA KSZTAŁT WYCIĘCIA
a)
a) przelew prostokątny
b)
b) przelew trapezowy
c)
d)
c) przelew trójkątny
d) przelew półokrągły
3
PRZELEWY
PRZEPŁYW PRZEZ PRZELEW
Przepływ przez przelew niezatopiony o ostrej krawędzi (hd (2÷3)H
Przelew jest niezatopiony jeżeli
hp (hd - P1)
1
2
v
C
Przepływ można obliczyć jako
Prędkość w przekroju 2 można wyznaczyć z równania Bernoulliego dla przekrojów 1 i 2
Stąd
i ostatecznie
Wysokość cieczy nad koroną można określić wiedząc, że przepływ Q osiągnie maksimum
6
PRZELEWY
PRZELEWY PROPORCJONALNE
Charakteryzują się liniową charakterystyką przepływu
Q=Ch
Gdzie C - stała
Stosuje się ... zobacz całą notatkę
