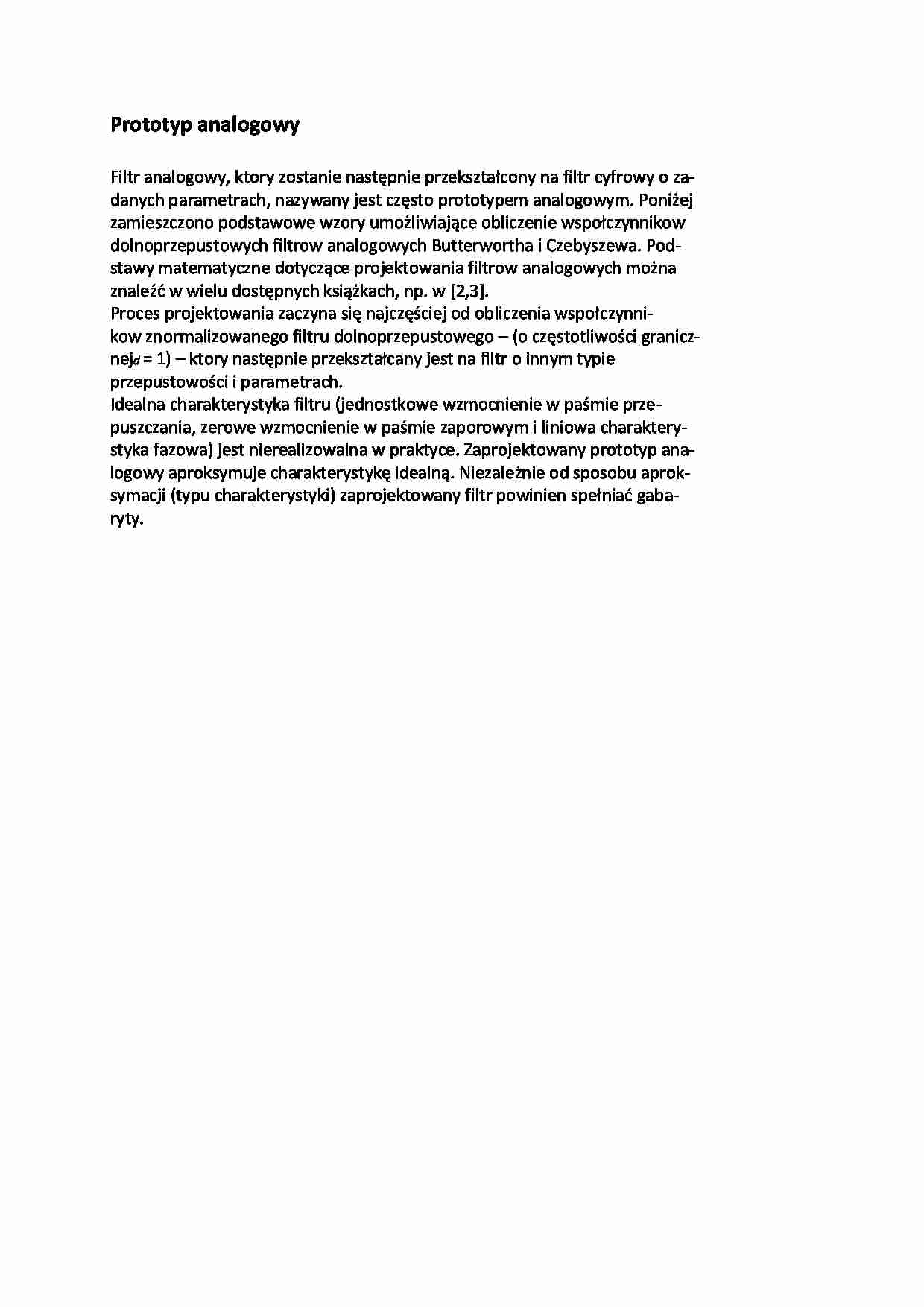

Prototyp analogowy - wykład

Prototyp analogowy Filtr analogowy, ktory zostanie następnie przekształcony na filtr cyfrowy o za-
danych parametrach, nazywany jest często prototypem analogowym. Poniżej
zamieszczono podstawowe wzory umożliwiające obliczenie wspołczynnikow
dolnoprzepustowych filtrow analogowych Butterwortha i Czebyszewa. Pod-
stawy matematyczne dotyczące projektowania filtrow analogowych można
znaleźć w wielu dostępnych książkach, np. w [2,3].
Proces projektowania zaczyna się najczęściej od obliczenia wspołczynni-
kow znormalizowanego filtru dolnoprzepustowego - (o częstotliwości granicz-
nej d = 1) - ktory następnie przekształcany jest na filtr o innym typie
przepustowości i parametrach.
Idealna charakterystyka filtru (jednostkowe wzmocnienie w paśmie prze-
puszczania, zerowe wzmocnienie w paśmie zaporowym i liniowa charaktery-
styka fazowa) jest nierealizowalna w praktyce. Zaprojektowany prototyp ana-
logowy aproksymuje charakterystykę idealną. Niezależnie od sposobu aprok-
symacji (typu charakterystyki) zaprojektowany filtr powinien spełniać gaba-
ryty.
