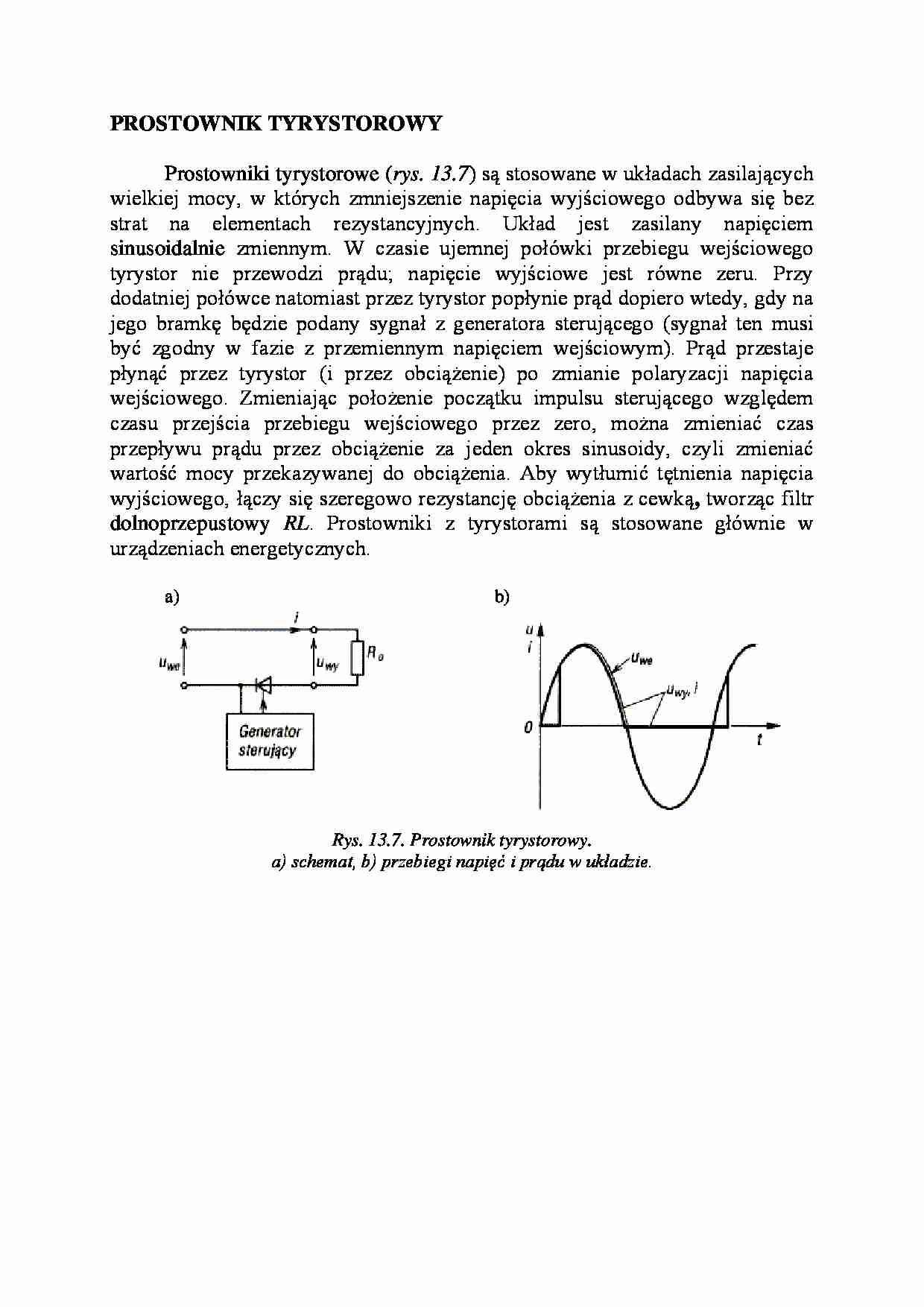

Prostownik trystorowy - strona 1

Fragment notatki:

PROSTOWNIK TYRYSTOROWY Prostowniki tyrystorowe ( rys. 13.7 ) są stosowane w układach zasilających wielkiej mocy, w których zmniejszenie napięcia wyjściowego odbywa się bez strat na elementach rezystancyjnych. Układ jest zasilany napięciem sinusoidalnie zmiennym. W czasie ujemnej połówki przebiegu wejściowego tyrystor nie przewodzi prądu; napięcie wyjściowe jest równe zeru. Przy dodatniej połówce natomiast przez tyrystor popłynie prąd dopiero wtedy, gdy na jego bramkę będzie podany sygnał z generatora sterującego (sygnał ten musi być zgodny w fazie z przemiennym napięciem wejściowym). Prąd przestaje płynąć przez tyrystor (i przez obciążenie) po zmianie polaryzacji napięcia wejściowego. Zmieniając położenie początku impulsu sterującego względem czasu przejścia przebiegu wejściowego przez zero, można zmieniać czas przepływu prądu przez obciążenie za jeden okres sinusoidy, czyli zmieniać wartość mocy przekazywanej do obciążenia. Aby wytłumić tętnienia napięcia wyjściowego, łączy się szeregowo rezystancję obciążenia z cewką , tworząc filtr dolnoprzepustowy RL . Prostowniki z tyrystorami są stosowane głównie w urządzeniach energetycznych.
a) b)
Rys. 13.7. Prostownik tyrystorowy. a) schemat, b) przebiegi napięć i prądu w układzie. ... zobacz całą notatkę
