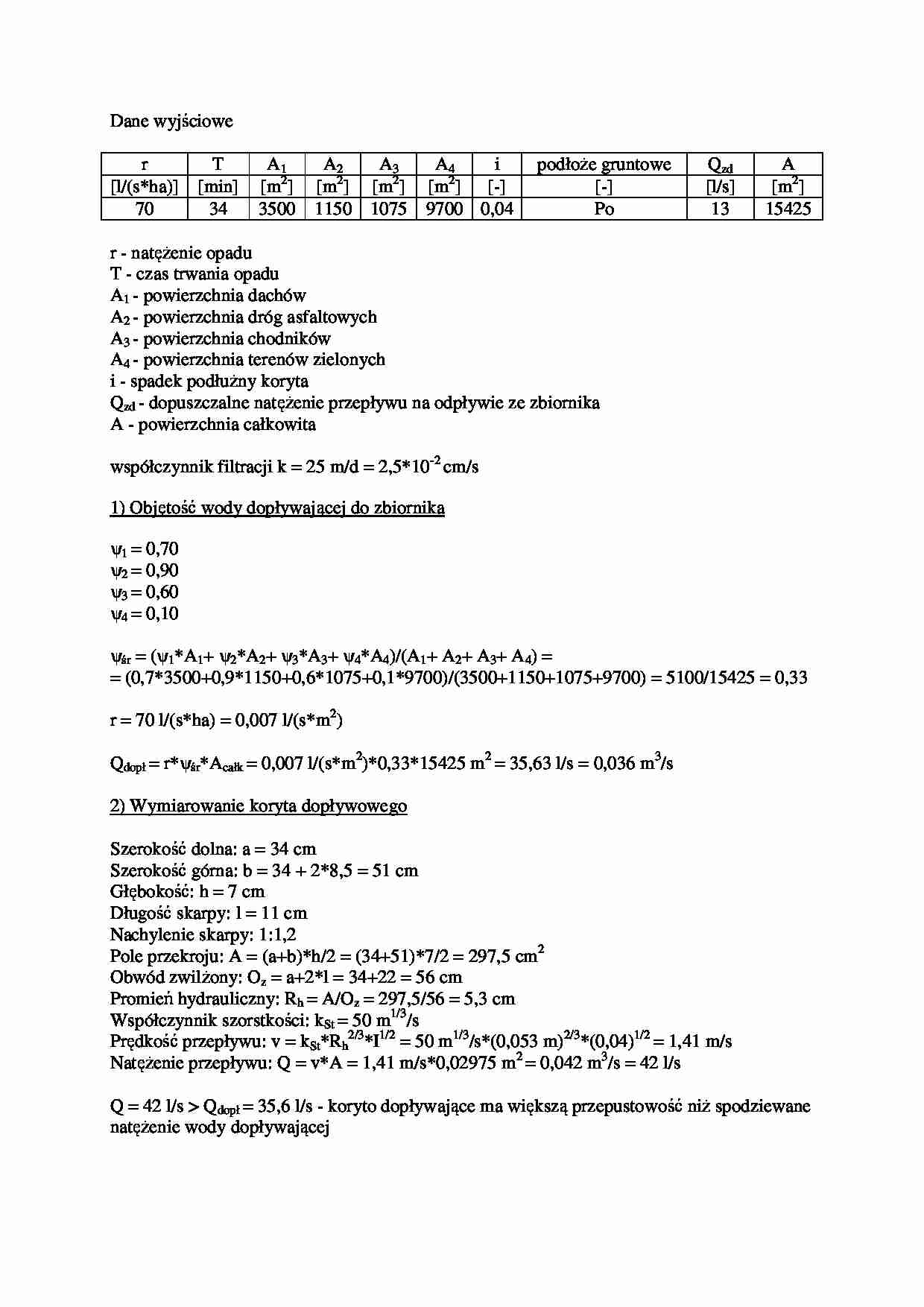

Dane wyjściowe r T A1 A2 A3 A4 i podłoże gruntowe Qzd A [l/(s*ha)] [min] [m 2] [m2] [m2] [m2] [-] [-] [l/s] [m 2] 70 34 3500 1150 1075 9700 0,04 Po 13 15425 r - natężenie opadu T - czas trwania opadu A1 - powierzchnia dachów A2 - powierzchnia dróg asfaltowych A3 - powierzchnia chodników A4 - powierzchnia terenów zielonych i - spadek podłużny koryta Qzd - dopuszczalne natężenie przepływu na odpływie ze zbiornika A - powierzchnia całkowita współczynnik filtracji k = 25 m/d = 2,5*10 -2 cm/s 1) Objętość wody dopływającej do zbiornika ψ1 = 0,70 ψ2 = 0,90 ψ3 = 0,60 ψ4 = 0,10 ψśr = (ψ1*A1+ ψ2*A2+ ψ3*A3+ ψ4*A4)/(A1+ A2+ A3+ A4) = = (0,7*3500+0,9*1150+0,6*1075+0,1*9700)/(3500+1150+1075+9700) = 5100/15425 = 0,33 r = 70 l/(s*ha) = 0,007 l/(s*m 2) Qdopł = r*ψśr*Acałk = 0,007 l/(s*m 2)*0,33*15425 m2 = 35,63 l/s = 0,036 m3/s 2) Wymiarowanie koryta dopływowego Szerokość dolna: a = 34 cm Szerokość górna: b = 34 + 2*8,5 = 51 cm Głębokość: h = 7 cm Długość skarpy: l = 11 cm Nachylenie skarpy: 1:1,2 Pole przekroju: A = (a+b)*h/2 = (34+51)*7/2 = 297,5 cm 2 Obwód zwilżony: Oz = a+2*l = 34+22 = 56 cm Promień hydrauliczny: Rh = A/Oz = 297,5/56 = 5,3 cm Współczynnik szorstkości: kSt = 50 m 1/3/s Prędkość przepływu: v = kSt*Rh 2/3*I1/2 = 50 m1/3/s*(0,053 m)2/3*(0,04)1/2 = 1,41 m/s Natężenie przepływu: Q = v*A = 1,41 m/s*0,02975 m 2 = 0,042 m3/s = 42 l/s Q = 42 l/s Qdopł = 35,6 l/s - koryto dopływające ma większą przepustowość niż spodziewane natężenie wody dopływającej 3) Wymiarowanie zbiornika Przyjęto powierzchnie dna zbiornika As = 50 m 2 Qdopł = r*(Acałk*ψśr+As) = = 0,007 l/(s*m 2)*(15425 m2*0,33+50m2) = 35,98 l/s Odpływ poprzez wsiąkanie wody do gruntu: Qodpł = ½*k*As = ½*25m/d*50m 2 = 625 m3/d = 0,0072 m3/s = 7,2 l/s Objętość wody w zbiorniku: V = (Qdopł-Qodpł-Qzd)*T = (35,98 l/s-7,2 l/s-13 l/s)*2040s = 32191,2 l = 32,19 m 3 Wymiary zbiornika: - głębokość: H = V/As = 32,19 m 3/50 m2 = 0,64 m - szerokość na poziomie dna: 3 m - nachylenie skarpy: 1:3 4) Wydatek urządzenia dławiącego Współczynnik wydatku: µ = 0,7 Szerokość otworu: b = 0,18 m Wysokość: a = 0,08 m Ho = H-0,5*a-0,5 = 0,64-0,5*0,08-0,5 = 0,1 m Q = µ*a*b*(2*g*Ho) 1/2 = 0,7*0,08m*0,18m*(2*9,81m/s2*0,1m)1/2 = 0,014 m3/s = 14 l/s 5) Wydatek przelewu powierzchniowego
(…)
…: µ = 0,7
Szerokość otworu: b = 0,18 m
Wysokość: a = 0,08 m
Ho = H-0,5*a-0,5 = 0,64-0,5*0,08-0,5 = 0,1 m
Q = µ*a*b*(2*g*Ho)1/2 = 0,7*0,08m*0,18m*(2*9,81m/s2*0,1m)1/2 = 0,014 m3/s = 14 l/s
5) Wydatek przelewu powierzchniowego
Współczynnik dławienia bocznego: ε = 1-0,2*n*H*ξ/b = 1-0,2*1*0,1*0,5/1 = 0,99
liczba przęseł przelewu: n=1
światło przelewu: b=1 m
głębokość wody nad koroną przelewu: H=0,1 m
współczynnik ξ = 0,5
Q = M*b*H3/2*ε = 1,55*1*0,13/2*0,99 = 0,05 m3/s = 50 l/s
współczynnik wydatku: M = 1,55 m/s
Q = 50 l/s > Qdopł
6) Umocnienie brzegów
Do umocnienia miejsca dopływu zaprojektowano warstwę tłucznia kamiennego ułożonego na
geowłókninie filtracyjnej. Do umocnienia skarp zaprojektowano geomatę przeciwerozyjną,
przykrytą warstwą humusu i obsianą trawą.
…
