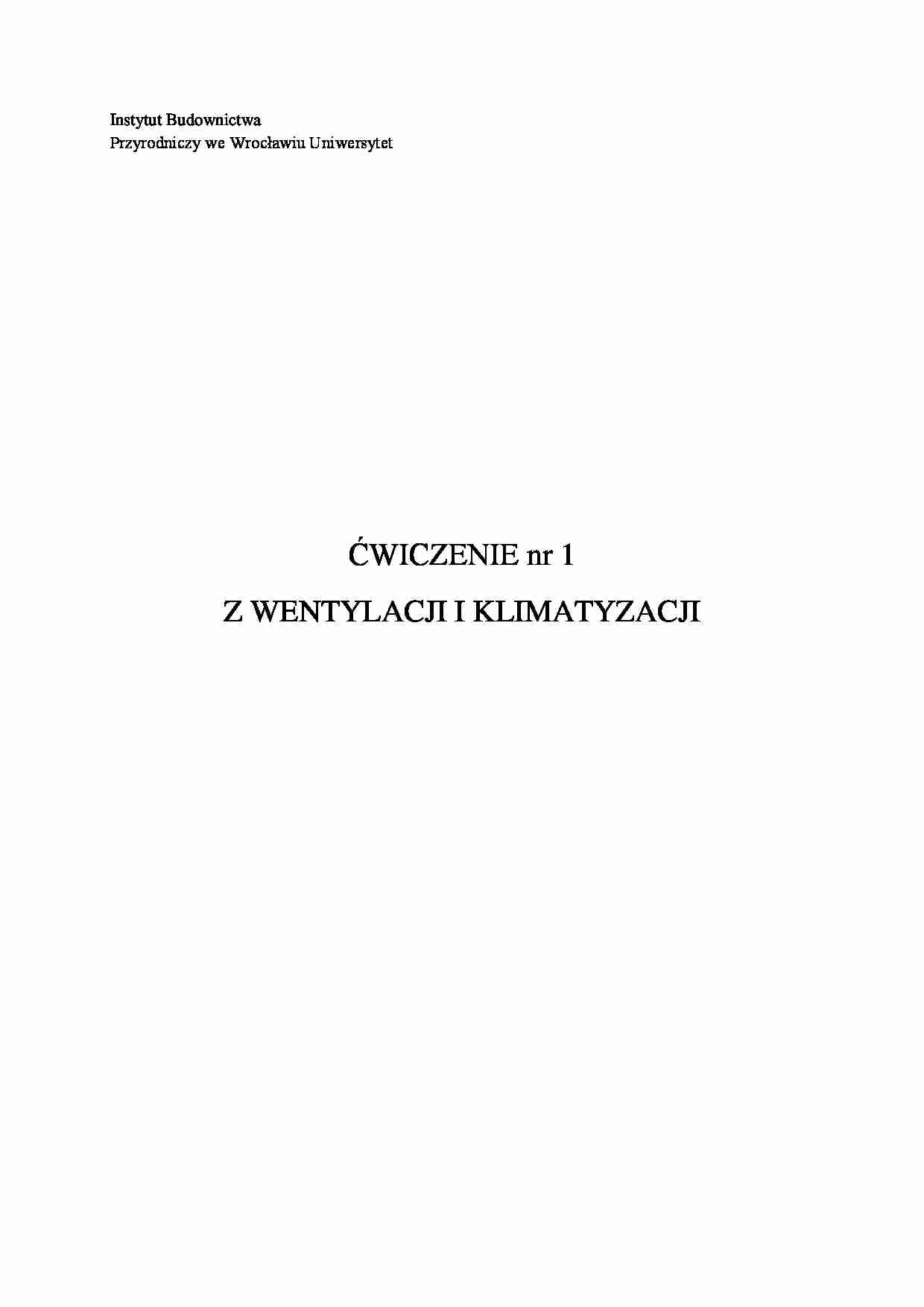

Instytut Budownictwa Przyrodniczy we Wrocławiu Uniwersytet
ĆWICZENIE nr 1 Z WENTYLACJI I KLIMATYZACJI
I ŹRÓDŁA WEWNĘTRZNE:
Wprowadzenie teoretyczne.
Zyski ciepła i wolgoci od ludzi.
ΦSl= n*ρil*f [W], gdzie:
n- ilość osób w pomieszczeniu
ρil- strumień jednostkowy ciepła suchego, który zależy od temp. w pomieszczeniu i formy aktywności człowieka (dane odczytane z tabeli)
f- współczynnik jednoczesności przebywania osób (przyjmować 0,75-1,0)
Zyski wilgoci.
Wxl=n*Wjl*f [W], gdzie:
Wjl- jednostkowy strumień wilgoci zależy od temp. w pomieszczeniu i formy aktywności człowieka (dane odczytane z tabeli)
Zyski ciepła na drodze wilgotnej.
Φwl= Wx*iw (przy θ skóry) [W], gdzie:
iw- entalpia pary wodnej θ- temp. powierzchni skóry (przyjmować 30°-33°)
Zyski ciepła całkowitego.
Φcl= ΦSl+ Φwl [W]
Ilość ciepła utajonego przyjmowanego przez powietrze w pomieszczeniu.
Φul= Wx* iw (przy ti- temperatura, którą przyjęliśmy na początku dla okresu)
Zyski ciepła jawnego.
Φjl= Φcl - Φul [W]
Zyski chwilowe ciepła dla urządzeń elektrycznych.
Φm= (Pe*f1)*f2 [W], gdzie:
Pe- moc pobierana przez urządzenia
f1- współczynnik obciążenia urządzenia (0,7 - 0,9)
f2- współczynnik jednoiczesności pracy urządzeń (0,3 - 1,0)
Zyski chwilowe ciepła od oświetlenia żarowego lub fluorescencyjnego:
Rzeczywisty zysk ciepła w danej chwili przy włączonym oświetleniu:
Φoś= Pe*[β+(1-α-β)*S0WŁ]*f [W], gdzie:
Pe- zainstalowana moc oświetlenia określa z projektu wyposarzenia wnętrz lub orientacyjnie na podstawie wymaganej intensywności oświetlenia I [lx] dla danego typu oświetlenia
α- dla opraw niewentylowanych przyjmować 1,0
β- współczynnik wyrażający stosunek ciepła konwekcyjnego do całkowitej mocy zainstalowanej
S0WŁ
(…)
… udziału szyb w oknach ( z tabeli)
Zyski ciepła przez zespół okienny bez zaciemnienia.
ΦPB= (A*Icmax)*b*s [W], gdzie:
Icmax- max natężenie promieniowania słonecznego całkowitego, w miesiącu obliczeniowym, dla danego kierunku eksploatacji okna przenikającego przez pojedynczą lub podwójna szybę o grubości 3 mm ze szkła zwykłego [W/m]
b- współczynnik przepuszczalności chwilowego strumienia promieniowania słonecznego przez okno, uwzględnia się w nim gatunek szybę, liczne szyb oraz zastosowanie os przeciwsłonecznych.
s- współczynnik akumulacji ciepła w przegrodach otaczających wentylowane pomieszczenie z normowana temperatura.
Zyski chwilowe ciepła przez zespół okienny na skutek przenikania.
Φppp= A0*U0*(tem - ti) [W],gdzie:
A0- powierzchnia okna w świetle ościeży U0- współczynnik przenikania ciepła okna [W/m2…
…- współczynnik wyrażający stosunek ciepła konwekcyjnego do całkowitej mocy zainstalowanej
S0WŁ- współczynnik akumulacji zależy od pojemności cieplnej przegród budowlanych czasu działania oświetlenia i czasu jaki upłynął od chwili jego włączenia.
f- współczynnik jednoczesności działania punktów świetlnych (dla małych pomieszczeń przyjąć 1,0 a dla dużych 0,7 - 0,85)
Rzeczywisty zysk ciepła w danej chwili…
…- współczynnik akumulacji zależy od pojemności cieplnej przegród budowlanych czasu działania oświetlenia i czasu, jaki upłynął od chwili jego wyłączenia.
f- współczynnik jednoczesności działania punktów świetlnych (dla małych pomieszczeń przyjąć 1,0 a dla dużych 0,7 - 0,85)
Rzeczywisty zysk ciepła w danej chwili przy włączonym lub wyłączonym oświetleniu:
Φoś= Pe*[(β*S0WŁ/WYŁ]*f [W], gdzie:
β- współczynnik…
... zobacz całą notatkę
