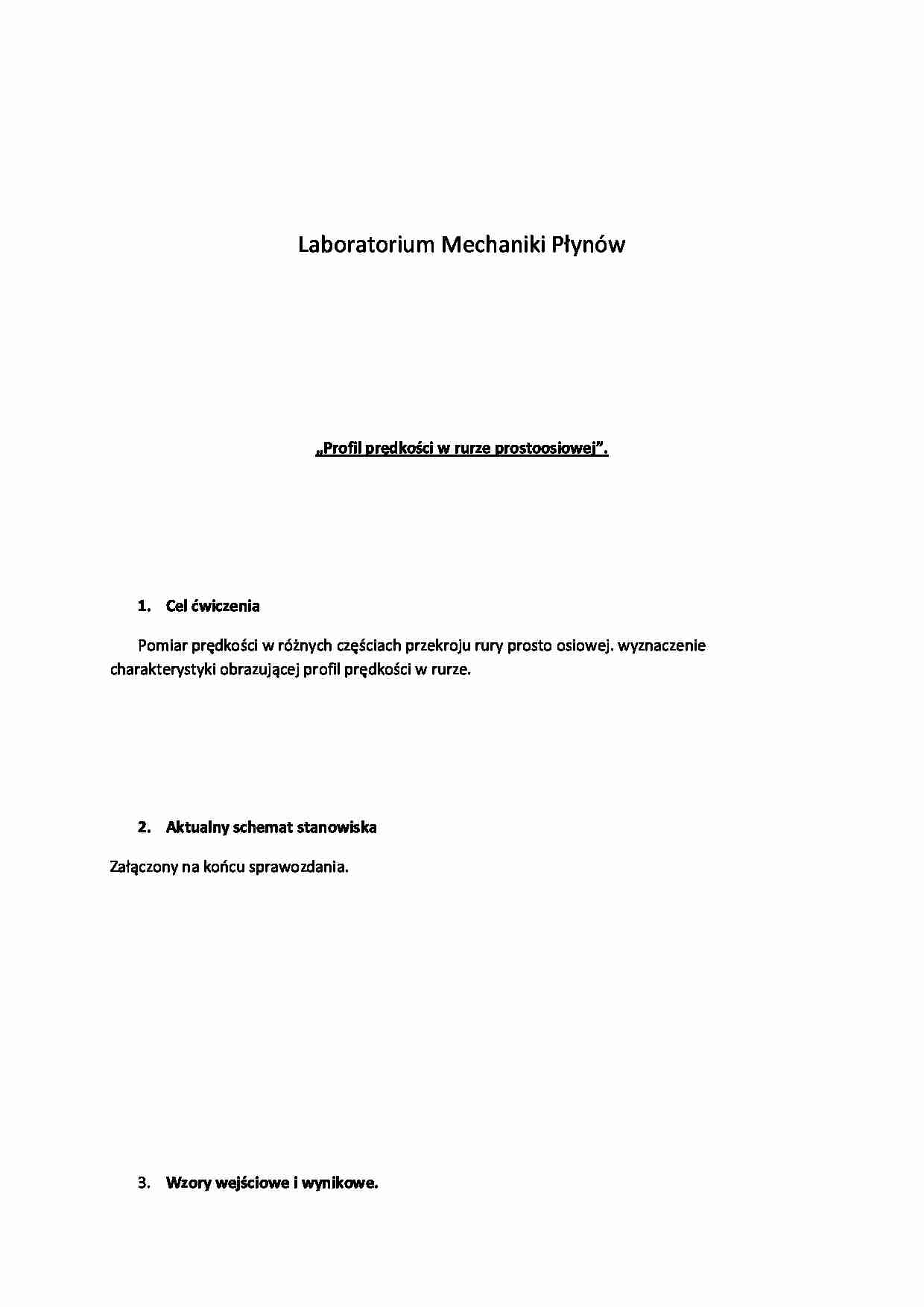

Laboratorium Mechaniki Płynów
„Profil prędkości w rurze prostoosiowej”.
Cel ćwiczenia
Pomiar prędkości w różnych częściach przekroju rury prosto osiowej. wyznaczenie charakterystyki obrazującej profil prędkości w rurze.
Aktualny schemat stanowiska
Załączony na końcu sprawozdania.
Wzory wejściowe i wynikowe.
Liczba Reynoldsa:
Gdzie:
D - średnica rury ( D = 80 mm )
- średnia prędkość powietrza w rurze
Średnia prędkość obliczona za pomocą funkcji SREDNIA arkusza kalkulacyjnego Excel. Argumentem funkcji jest tablica czterech prędkości zmierzonych we względnych promieniach podziałowych rury.
Prędkość:
Gdzie:
- ciśnienie dynamiczne
- gęstość powietrza
- współczynnik Coriolisa (przyjąłem wartość 1,1, dla przepływu turbulentnego Indywidualny przykład obliczeń
Teoretyczne:
Tablice wynikowe
Y i
d/2
d/2
P dyn
P dyn
mm
mm
m
mm H2O
Pa
66,0
39,0
0,039
15
147,15
65,0
38,0
0,038
21
206,01
64,0
37,0
0,037
25
245,25
63,0
36,0
0,036
27
264,87
61,5
34,5
0,035
29
284,49
60,0
33,0
0,033
30
294,30
58,5
31,5
0,032
32
313,92
57,0
30,0
0,030
34
333,54
55,0
28,0
0,028
35
343,35
53,0
26,0
0,026
35
343,35
51,0
24,0
0,024
35
343,35
49,0
22,0
0,022
