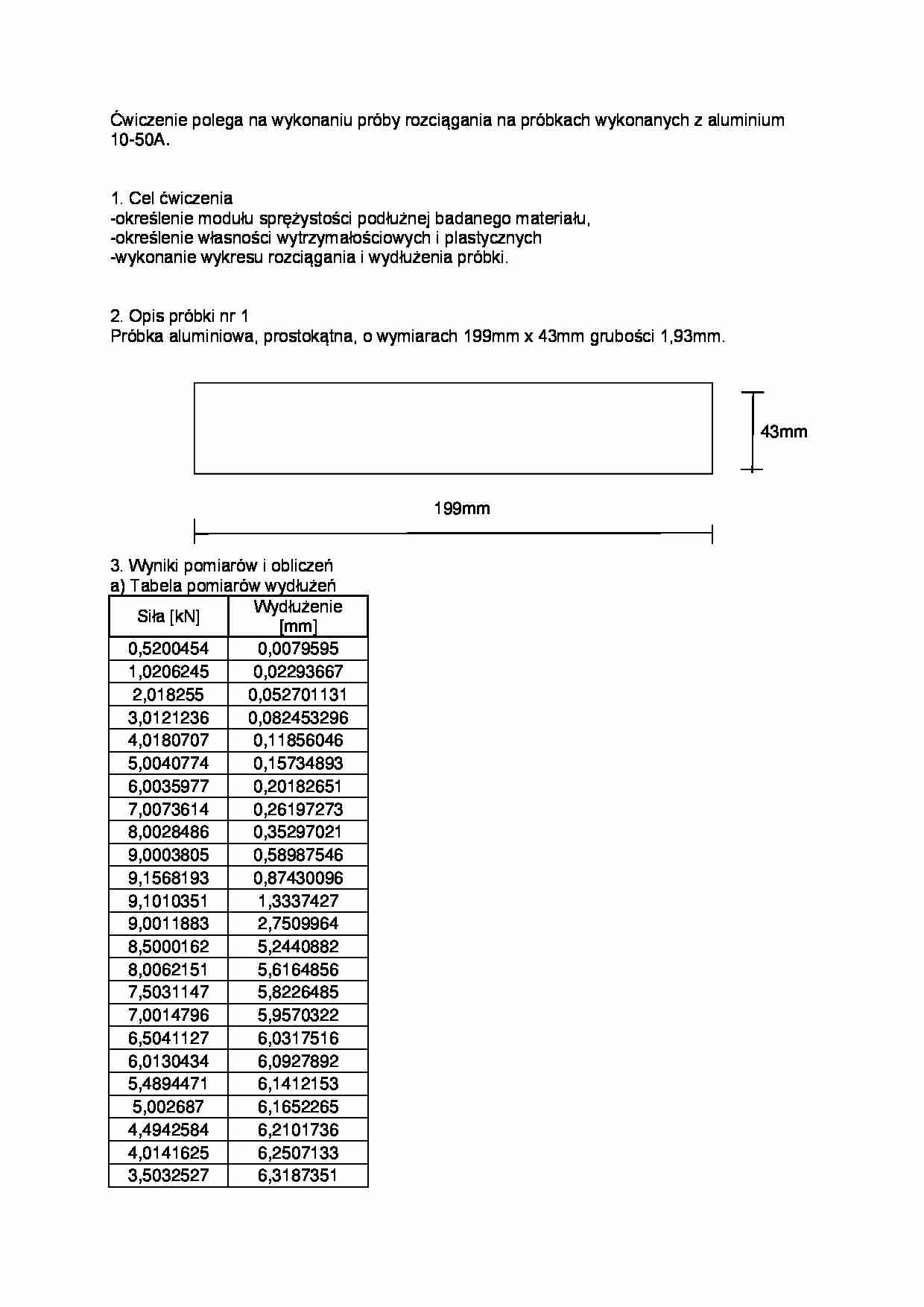

Ćwiczenie polega na wykonaniu próby rozciągania na próbkach wykonanych z aluminium 10-50A.
1. Cel ćwiczenia -określenie modułu sprężystości podłużnej badanego materiału, -określenie własności wytrzymałościowych i plastycznych -wykonanie wykresu rozciągania i wydłużenia próbki. 2. Opis próbki nr 1 Próbka aluminiowa, prostokątna, o wymiarach 199mm x 43mm grubości 1,93mm.
43mm
199mm
3. Wyniki pomiarów i obliczeń a) Tabela pomiarów wydłużeń
Siła [kN]
Wydłużenie [mm]
0,5200454
0,0079595
1,0206245
0,02293667
2,018255
0,052701131
3,0121236
0,082453296
4,0180707
0,11856046
5,0040774
0,15734893
6,0035977
0,20182651
7,0073614
0,26197273
8,0028486
0,35297021
9,0003805
0,58987546
9,1568193
0,87430096
9,1010351
1,3337427
9,0011883
2,7509964
8,5000162
5,2440882
8,0062151
5,6164856
7,5031147
5,8226485
7,0014796
5,9570322
6,5041127
6,0317516
6,0130434
6,0927892
5,4894471
6,1412153
5,002687
6,1652265
4,4942584
6,2101736
4,0141625
6,2507133
3,5032527
6,3187351
3,0066347
6,4235225
2,5017955
6,5618963
2,0064943
6,7724376
1,5036315
6,9164228
1,0103807
7,0042853
0,77566367
7,0205679
-0,14989303
7,2409177
b) Tabela wyników pomiarów.
a0[mm]
b0 [mm]
S0 [mm2]
L0 [mm]
1,93
43
82,99
100
Fe [kN]
Fm [kN]
Fu [kN]
6,6076739
9,157351
7,42
au[mm]
bu[mm]
Su[mm2]
Lu[mm]
1,7
36
61,2
105,45
c) Określenie własności wytrzymałościowych i plastycznych. *Moduł Younga:
Gdzie: F- siła rozciągająca próbkę[kN]
ε- odkształcenia jednostkowe
S0- pole powierzchni pierwotnego przekroju poprzecznego próbki


(…)

… do mocowania w szczękach maszyny wytrzymałościowej
6. Wyniki pomiarów i obliczeń a) Tabela pomiarów wydłużeń
Siła
Przemieszczenie
kN
mm
0
0
1,884
0
2,744
0,02
3,584
0,04
4,784
0,068333
5,584
0,088333
6,204
0,103333
8,084
0,155
8,924
0,178333
9,884
0,203333
10,684
0,223333
11,524
0,25
12,424
0,273333
13,224
0,298333
14,184
0,321667
14,964
0,348333
15,924
0,37
16,724
0,393333
17,484
0,42
18,344
0,445
19,124…
… maksymalne.
= 0,110342 GPa= 110,342 MPa
*Granica plastyczności
Określona została umowna granica plastyczności ze względu na brak prostoliniowego odcinka zależności naprężeń od odkształceń
*Naprężenia rozrywające
*Wydłużenie względne
*Względne przewężenie
d) Wykres rozciągania, wydłużeń próbki
Oś pionowa: siła rozciągająca F [kN]
Oś pozioma: wydłużenie [mm] e) Opis złomu próbki
Opis złomu nie jest możliwy…
