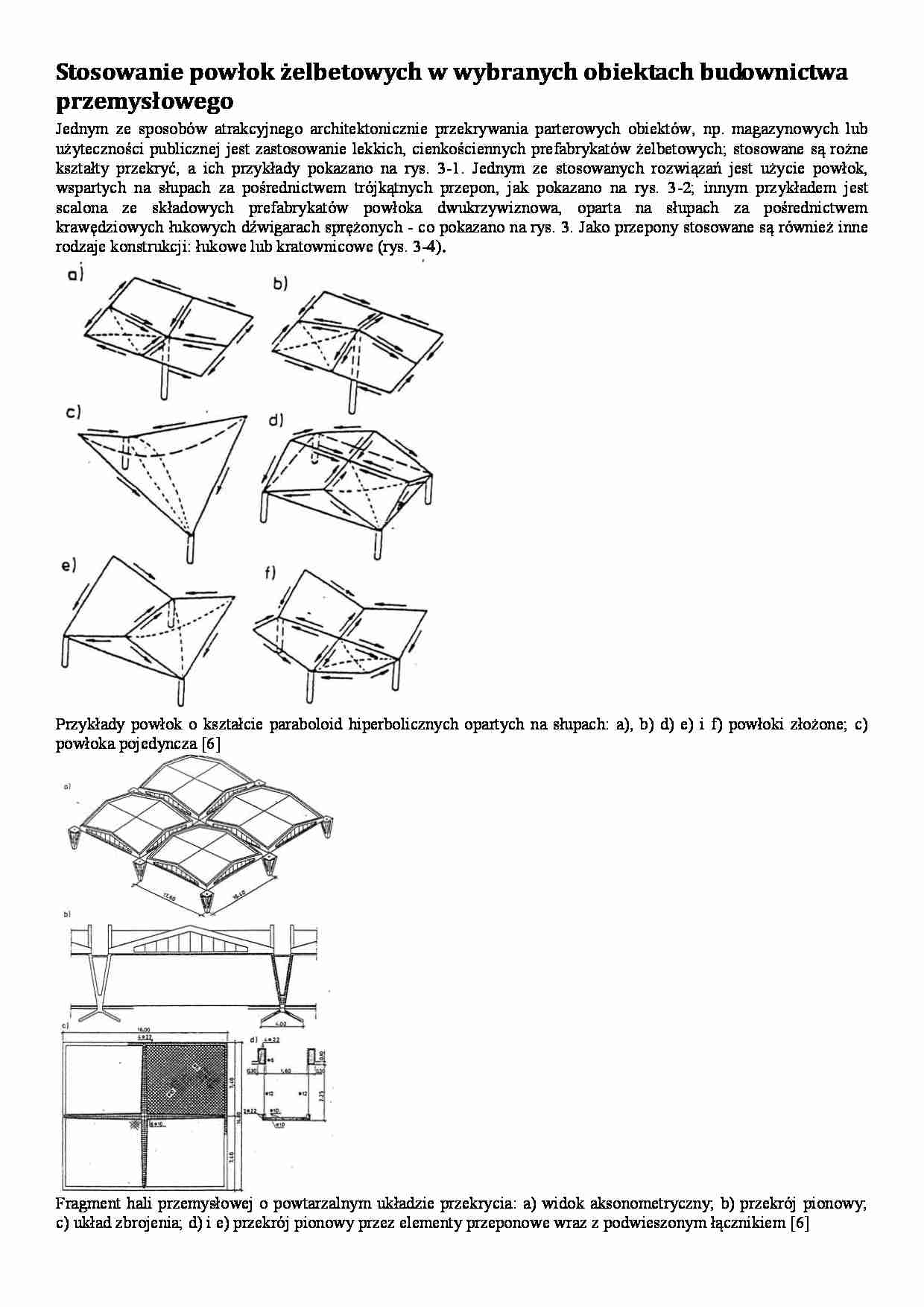

Stosowanie powłok żelbetowych w wybranych obiektach budownictwa
przemysłowego
Jednym ze sposobów atrakcyjnego architektonicznie przekrywania parterowych obiektów, np. magazynowych lub
użyteczności publicznej jest zastosowanie lekkich, cienkościennych prefabrykatów żelbetowych; stosowane są rożne
kształty przekryć, a ich przykłady pokazano na rys. 3-1. Jednym ze stosowanych rozwiązań jest użycie powłok,
wspartych na słupach za pośrednictwem trójkątnych przepon, jak pokazano na rys. 3-2; innym przykładem jest
scalona ze składowych prefabrykatów powłoka dwukrzywiznowa, oparta na słupach za pośrednictwem
krawędziowych łukowych dźwigarach sprężonych - co pokazano na rys. 3. Jako przepony stosowane są również inne
rodzaje konstrukcji: łukowe lub kratownicowe (rys. 3-4).
Przykłady powłok o kształcie paraboloid hiperbolicznych opartych na słupach: a), b) d) e) i f) powłoki złożone; c)
powłoka pojedyncza [6]
Fragment hali przemysłowej o powtarzalnym układzie przekrycia: a) widok aksonometryczny; b) przekrój pionowy;
c) układ zbrojenia; d) i e) przekrój pionowy przez elementy przeponowe wraz z podwieszonym łącznikiem [6]
Trzy typy przepon o kształcie: a) łuku ze ściągiem; b) słupkowej kratownicy łukowej; c) krzyżulcowej kratownicy
łukowej [6]
Dwa przykłady kopuł wielościennych, utworzonych przez: a) sześć powłoki translacyjnych; b) osiem powłok
translacyjnych; „1” - południk jednej ze składowych powłok [6]
Dwie koncepcje konstrukcji przekrycia hali wielonawowej o kształcie kopuł wielościennych: a) mo-nolitycznych; b)
prefabrykowanych z elementów składających się z półpłatów powłokowych z żebrami obwodowymi [6]
Kopuły żelbetowe – zarys zasad doboru kształtu i obliczania kopuł wg
momentowej teorii powłok
Kopuły
żelbetowe

konstrukcjami
cienkościennymi
przykrywającymi
obiekty
budowlane
o znaczących wymiarach w rzucie poziomym. Kopuły powstają w wyniku obrotu krzywej, tworzącej linię
południkową, wokół osi pionowego obrotu. Najczęściej stosowaną, bo najłatwiejsza do wykonania kopułą obrotową,
jest czasza kulista; powstaje ona w wyniku obrotu łuku okręgu. Kopuły są realizowane zarówno w wersjach:
monolitycznej, jak i prefabrykowanej. Posiadają one najczęściej stałą grubość; pogrubienie stosuje się tylko w pobliżu
krawędzi dolnego podparcia na wieńcu podporowym. Stosuje się czasem użebrowanie wg linii południków lub
południków i równoleżników; jest to niezbędne w przypadku prefabrykacji kopuł. Kopuły wspierają się na
obwodowym wieńcu podporowym, który ma zazwyczaj trapezowy przekrój poprzeczny. Jest on wykonywany w
wersjach: żelbetowej lub sprężonej. Przykłady zrealizowanych kopuł pokazano na rysunkach 4-1 do 4-4; podział
kopuł na prefabrykaty pokazano na rys.4-5.
Jeżeli kopuła spełnia założenia teorii powłok cienkich, jest obliczana jako izotropowa powłoka obrotowo –
symetryczna; na rys. 4-6 pokazano wycinek takiej powłoki z zaznaczeniem sił przekrojowych, Na dolnej krawędzi
modeluje się warunki, wyznaczone przez sposób podparcia kopuły na wieńcu ... zobacz całą notatkę
