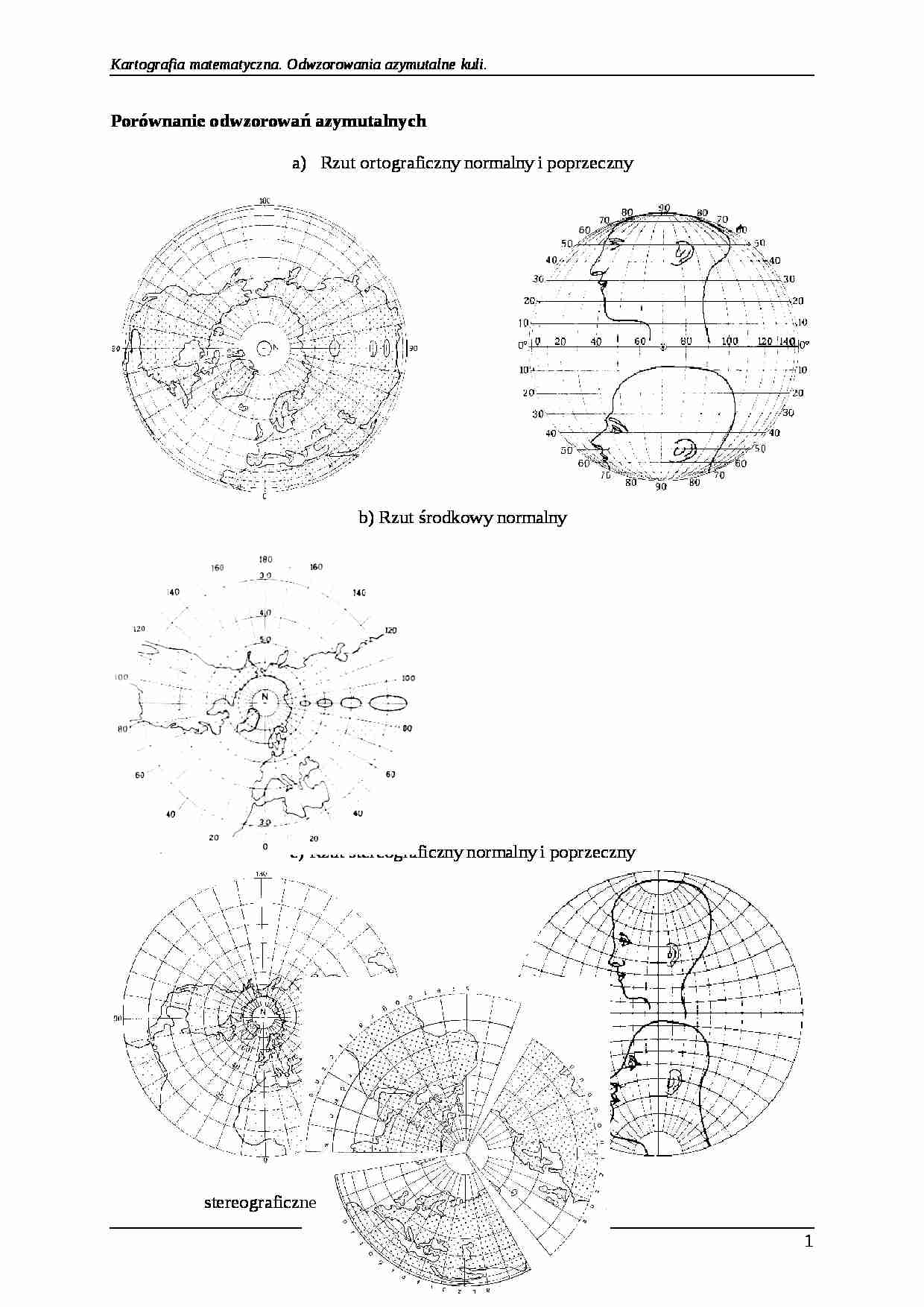

Porównanie odwzorowań azymutalnych Rzut ortograficzny normalny i poprzeczny
b) Rzut środkowy normalny
c) Rzut stereograficzny normalny i poprzeczny
d) Rzuty perspektywiczne normalne
e) Odwzorowanie równoodległościowe normalne i poprzeczne Postela
f) Odwzorowanie równopolowe normalne i poprzeczne Lamberta
Odwzorowanie azymutalne Maksymalny obszar odwzorowania Max. znieksz. dla półkuli Cecha charakterysty cz. Najczęstsze zastosowanie a-1 / b-1 2 ω f-1 Rzut ortograficzny półkula
-1 / 0
-180°
-1
Obraz półkuli w kole o promieniu R
Do przedstawienia Ziemi jako planety, mapy Księżyca
Rzut środkowy półkula
+∞ / +∞
180°
+∞
Łuki kół wielkich (ortodromy) odwzorowują się na linie proste
Mapy nawigacyjne, radionawigacyjne, mapy nieba, do konstrukcji zegarów słonecznych
Rzut stereograficzny Cała kula bez przeciwległego bieguna
+1/+1
0
+3
Odwzorowuje koło na koło
Obszary półkoliste,
podbiegunowe, odległość sferyczna ±20°
Odwzorowanie Postela cała kula
0 / +0.6
+26°
+0.6
Obraz całej kuli w kole o promieniu πR
Mapy radiofoniczne, sejsmiczne
Odwzorowanie Lamberta cała kula
-0.3 / +0.4
+39°
0
Obraz całej kuli w kole o promieniu 2R


(…)

….
Biorąc pod uwagę wielkości zniekształceń długości pola powierzchni i kątów, najkorzystniej wypadają odwzorowania: równokątne, równoodległościowe i równopolowe. Równokątne odwzorowania stosuje się na mapach geodezyjnych, równopolowe często na mapach tematycznych. Zdecydowanie największe zniekształcenia występują w odwzorowaniu ortograficznym. Odwzorowanie to jak się okazuje ma jednak cenną właściwość…
