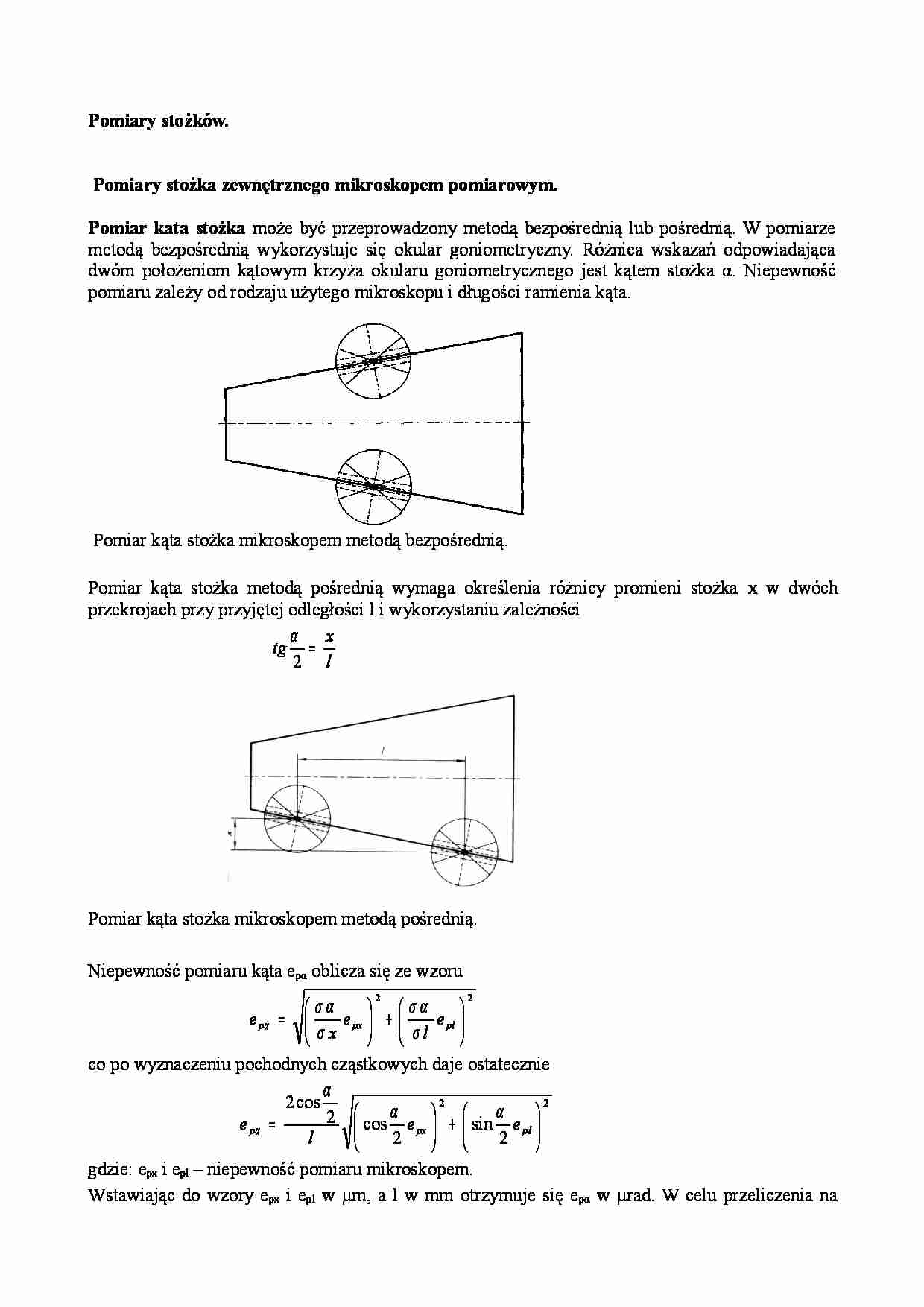

Pomiary stożków. Pomiary stożka zewnętrznego mikroskopem pomiarowym. Pomiar kata stożka może być przeprowadzony metodą bezpośrednią lub pośrednią. W pomiarze metodą bezpośrednią wykorzystuje się okular goniometryczny. Różnica wskazań odpowiadająca dwóm położeniom kątowym krzyża okularu goniometrycznego jest kątem stożka α. Niepewność pomiaru zależy od rodzaju użytego mikroskopu i długości ramienia kąta. Pomiar kąta stożka mikroskopem metodą bezpośrednią. Pomiar kąta stożka metodą pośrednią wymaga określenia różnicy promieni stożka x w dwóch przekrojach przy przyjętej odległości l i wykorzystaniu zależności l x tg = 2 α Pomiar kąta stożka mikroskopem metodą pośrednią. Niepewność pomiaru kąta epα oblicza się ze wzoru 2 2 + = pl px p e l e x e σ σ α σ σ α α co po wyznaczeniu pochodnych cząstkowych daje ostatecznie 2 2 2 sin 2 cos 2 cos 2 + = pl px p e e l e α α α α gdzie: epx i epl – niepewność pomiaru mikroskopem. Wstawiając do wzory epx i epl w μm, a l w mm otrzymuje się epα w μrad. W celu przeliczenia na minuty kątowe należy otrzymaną wartość pomnożyć przez 3,44 (1 μrad=3,44). Ponieważ w czasie pomiaru oś stożka nie będzie na ogół pokrywa się z osią pomiarową mikroskopu, wymagana jest kompensacja związanego z tym błędu systematycznego. W tym celu pomiar kata przeprowadza się po obu stronach stożka przyjmując taka samą odległość l, a jako wynik pomiaru przyjmuje się średnią z tak wykonanych pomiarów 2 2 1 α α α + = lub (w przybliżeniu) + = 2 2 2 1 2 2 1 α α α tg tg tg Kompensacja błędu systematycznego pomiaru kąta stożka. Pomiar średnicy stożka w zadanej odległości od powierzchni bazowej przedstawiono na rys. Niepewność pomiaru zależy od użytego mikroskopu pomiarowego
(…)

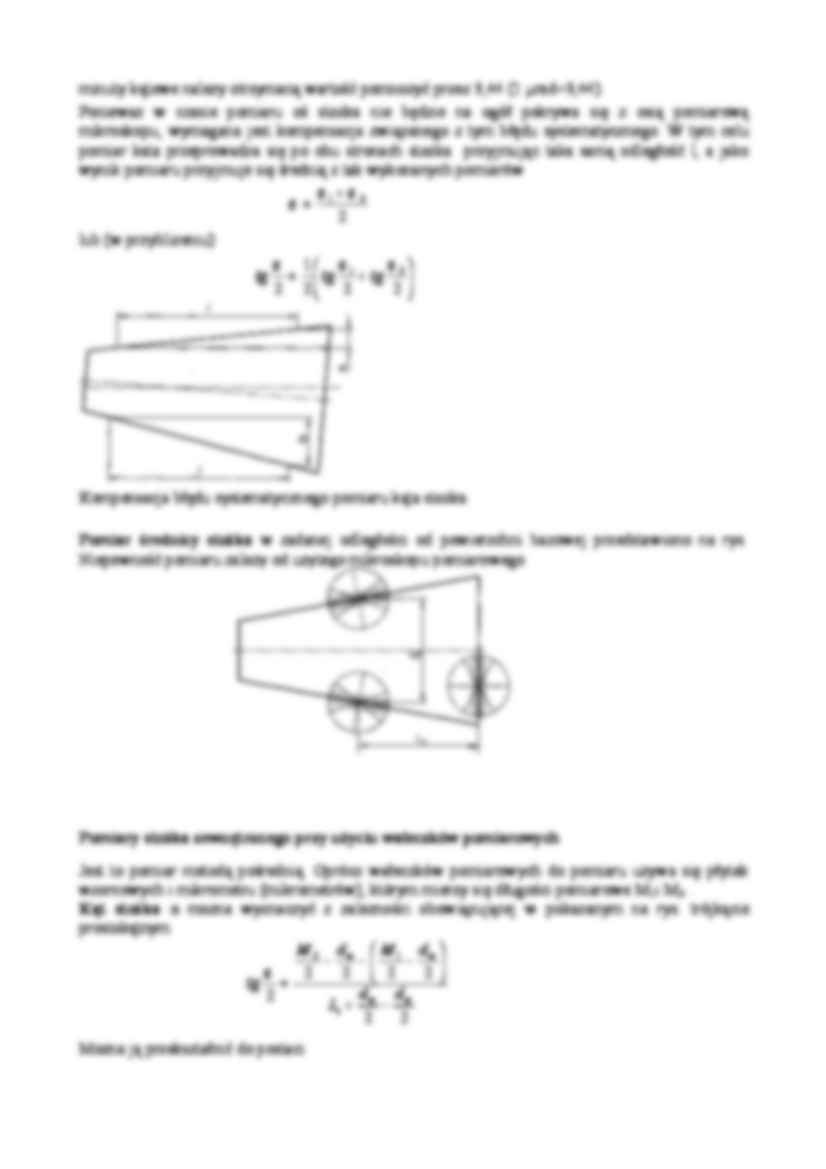

… w zadanej odległości od powierzchni bazowej przedstawiono na rys.
Niepewność pomiaru zależy od użytego mikroskopu pomiarowego
Pomiary stożka zewnętrznego przy użyciu wałeczków pomiarowych
Jest to pomiar metodą pośrednią. Oprócz wałeczków pomiarowych do pomiaru używa się płytek
wzorcowych i mikrometru (mikrometrów), którym mierzy się długości pomiarowe M1i M2 .
Kąt stożka α można wyznaczyć z zależności…
