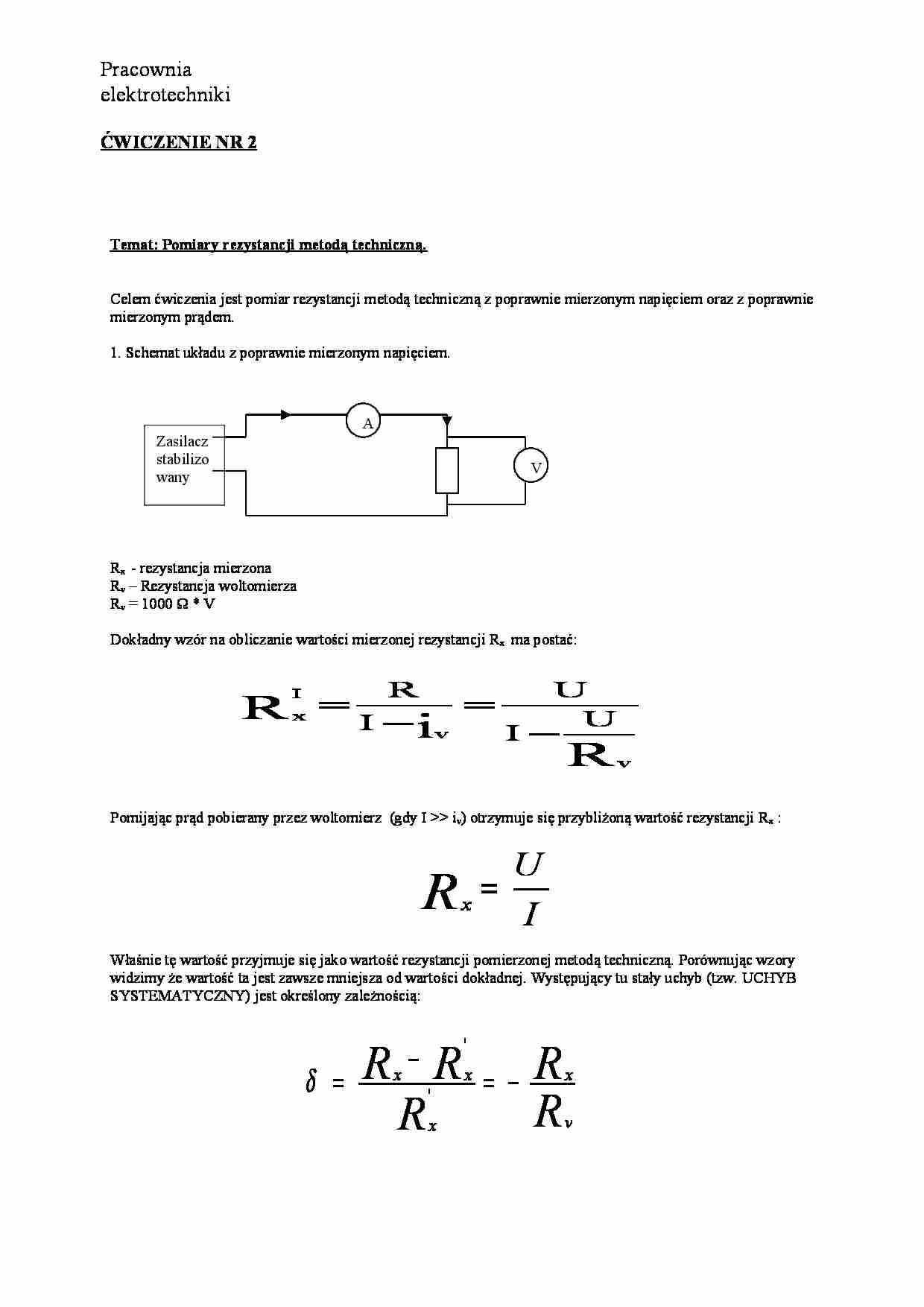

Temat: Pomiary rezystancji metodą techniczną. Celem ćwiczenia jest pomiar rezystancji metodą techniczną z poprawnie mierzonym napięciem oraz z poprawnie  mierzonym prądem. 1. Schemat układu z poprawnie mierzonym napięciem. Rx  - rezystancja mierzona Rv – Rezystancja woltomierza  Rv = 1000 Ω * V Dokładny wzór na obliczanie wartości mierzonej rezystancji Rx  ma postać: Pomijając prąd pobierany przez woltomierz  (gdy I  iv) otrzymuje się przybliżoną wartość rezystancji Rx : Właśnie tę wartość przyjmuje się jako wartość rezystancji pomierzonej metodą techniczną. Porównując wzory  widzimy że wartość ta jest zawsze mniejsza od wartości dokładnej. Występujący tu stały uchyb (tzw. UCHYB  SYSTEMATYCZNY) jest określony zależnością: Pracownia  elektrotechniki ĆWICZENIE NR 2 R i R v v I x U I U I R − = − = I U R x  = R R R R R v x x x x − = − = ' ' δ Zasilacz  stabilizo wany A V Tabela z wynikami pomiarów oraz obliczeń: Wartości pomiaru układu z poprawnie mierzonym napięciem Lp. Napięcie [V] I U Rx R'x δ Odczyt Zakres Wartość Odczyt Zakres Wartość Ω Ω dz A A Dz V V 1 5 60 0,150 0,120 51 7,5 5,1 42,50 42,016 -0,011 2 10 58 0,300 0,232 50 15 10 43,10 43,29 -0,043 3 15 35 0,750 0,350 37 30 14,8 42,30 42,97 -0,015 4 5 47 0,300 0,188 50 7,5 5 26,60 26,73 -0,004 5 10 37 0,750 0,370 50 15 10 27,02 27,10 -0,002 6 15 55 0,750 0,550 37 30 14,8 26,90 27,32 -0,015 7 5 32 0,750 0,320 49,5 7,5 4,95 15,46 15,67 -0,013 8 10 63 0,750 0,630 49 15 9,8 15,55 15,89 -0,021 9 15 48 1,500 0,960 37 30 14,8 15,41 15,64 -0,014 Wnioski: W ćwiczeniu tym mieliśmy za zadanie pomierzyć wartość rezystancji rezystora Rx oraz przekonać się o  dokładności tej metody. W tym celu zmontowaliśmy układ z poprawnie mierzonym napięciem. Pomiary metodą  techniczną nie są dokładne jak również amperomierz i woltomierz nie są przyrządami doskonałymi co oznacza  że ich parametry wewnętrzne obniżają dokładność pomiaru. Tabela wyników sugeruje nam że metoda pomiarów  z układem poprawnie mierzonego napięcia jest bardziej dokładniejsza do mierzenia małych rezystancji ( np.  rezystancji boczników uzwojeń tworników maszyn prądu stałego) 2. Schemat układu z poprawnie mierzonym prądem. Ra – rezystancja amperomierza Dokładny wzór na rezystancję  R’x R R A x I U  − = ' 004 , 0 ] [ 23 + = mA In R A Zasilacz  stabilizo ... zobacz całą notatkę
