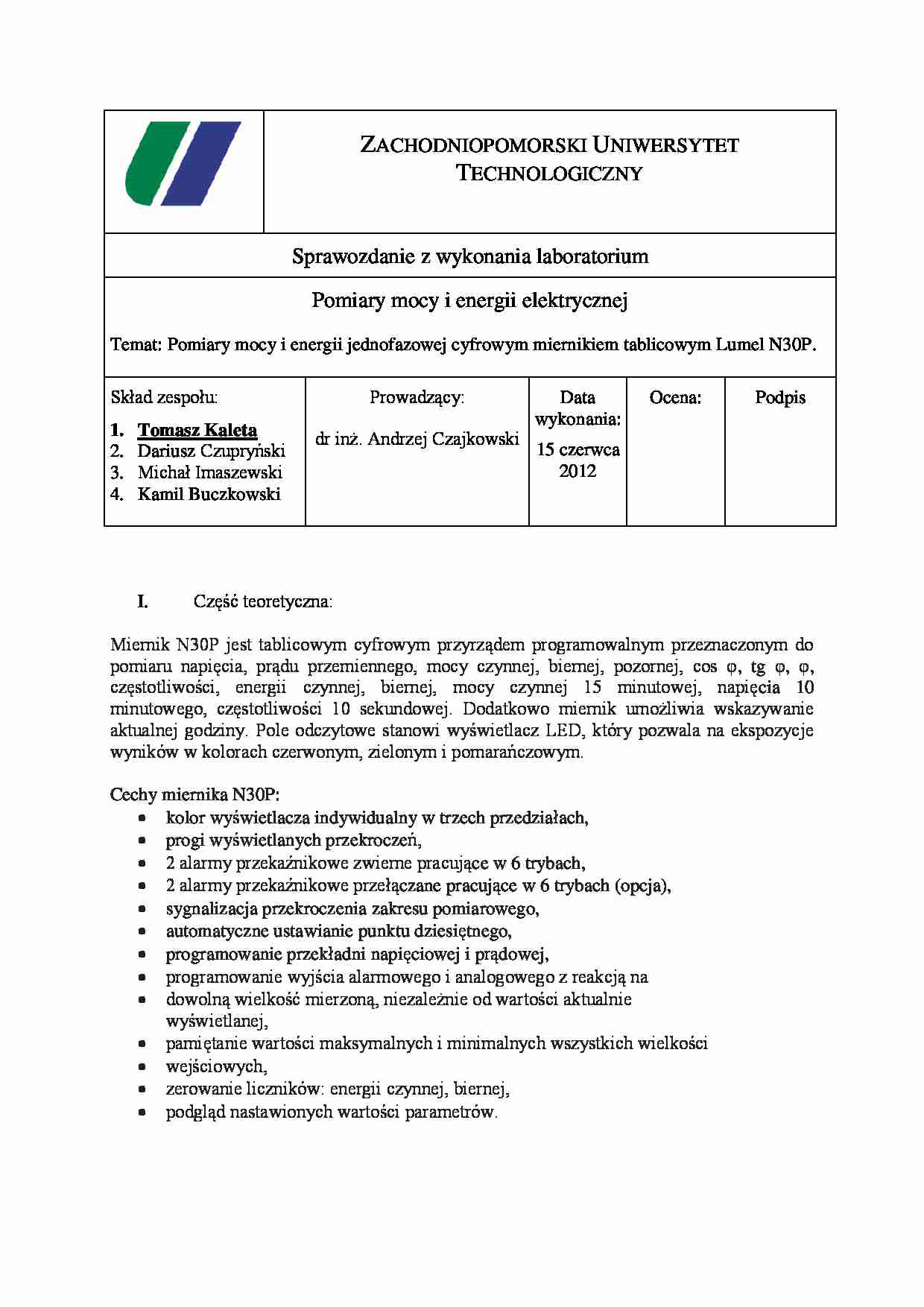

Pomiary mocy i energii jednofazowej- wykład (sem. I) - strona 1

Fragment notatki:

Zachodniopomorski Uniwersytet Technologiczny Sprawozdanie z wykonania laboratorium
Pomiary mocy i energii elektrycznej
Temat: Pomiary mocy i energii jednofazowej cyfrowym miernikiem tablicowym Lumel N30P. Skład zespołu: Tomasz Kaleta Dariusz Czupryński
Michał Imaszewski
Kamil Buczkowski
Prowadzący:
dr inż. Andrzej Czajkowski
Data wykonania:
15 czerwca 2012
Ocena:
Podpis
Część teoretyczna:
Miernik N30P jest tablicowym cyfrowym przyrządem programowalnym przeznaczonym do pomiaru napięcia, prądu przemiennego, mocy czynnej, biernej, pozornej, cos φ, tg φ, φ, częstotliwości, energii czynnej, biernej, mocy czynnej 15 minutowej, napięcia 10 minutowego, częstotliwości 10 sekundowej. Dodatkowo miernik umożliwia wskazywanie aktualnej godziny. Pole odczytowe stanowi wyświetlacz LED, który pozwala na ekspozycje wyników w kolorach czerwonym, zielonym i pomarańczowym. Cechy miernika N30P: kolor wyświetlacza indywidualny w trzech przedziałach, progi wyświetlanych przekroczeń, 2 alarmy przekaźnikowe zwierne pracujące w 6 trybach, 2 alarmy przekaźnikowe przełączane pracujące w 6 trybach (opcja), sygnalizacja przekroczenia zakresu pomiarowego, automatyczne ustawianie punktu dziesiętnego, programowanie przekładni napięciowej i prądowej, programowanie wyjścia alarmowego i analogowego z reakcją na dowolną wielkość mierzoną, niezależnie od wartości aktualnie wyświetlanej, pamiętanie wartości maksymalnych i minimalnych wszystkich wielkości wejściowych, zerowanie liczników: energii czynnej, biernej, podgląd nastawionych wartości parametrów. Część praktyczna: Cel ćwiczenia: Zapoznanie się i obsługa cyfrowego miernika tablicowego typu N30P. Wykonanie pomiarów obwodu elektrycznego z cewką ( bez rdzenia, z rdzeniem ). Porównanie zmierzonych wartości parametrów. Spis przyrządów: - cyfrowy miernik typu N30P - W ( podłączany jak watomierz ), - cewka - L ( o parametrach: I N =0,4A; U N =200V ), - autotransformator jednofazowy - Atr ( o parametrach: U ZAS = 230V, U WYJ = od 0V do 230V, częstotliwość=50Hz ). Schemat obwodu elektrycznego: Pomiary: U ATr =60V Parametry Pomiar „bez rdzenia” ... zobacz całą notatkę
