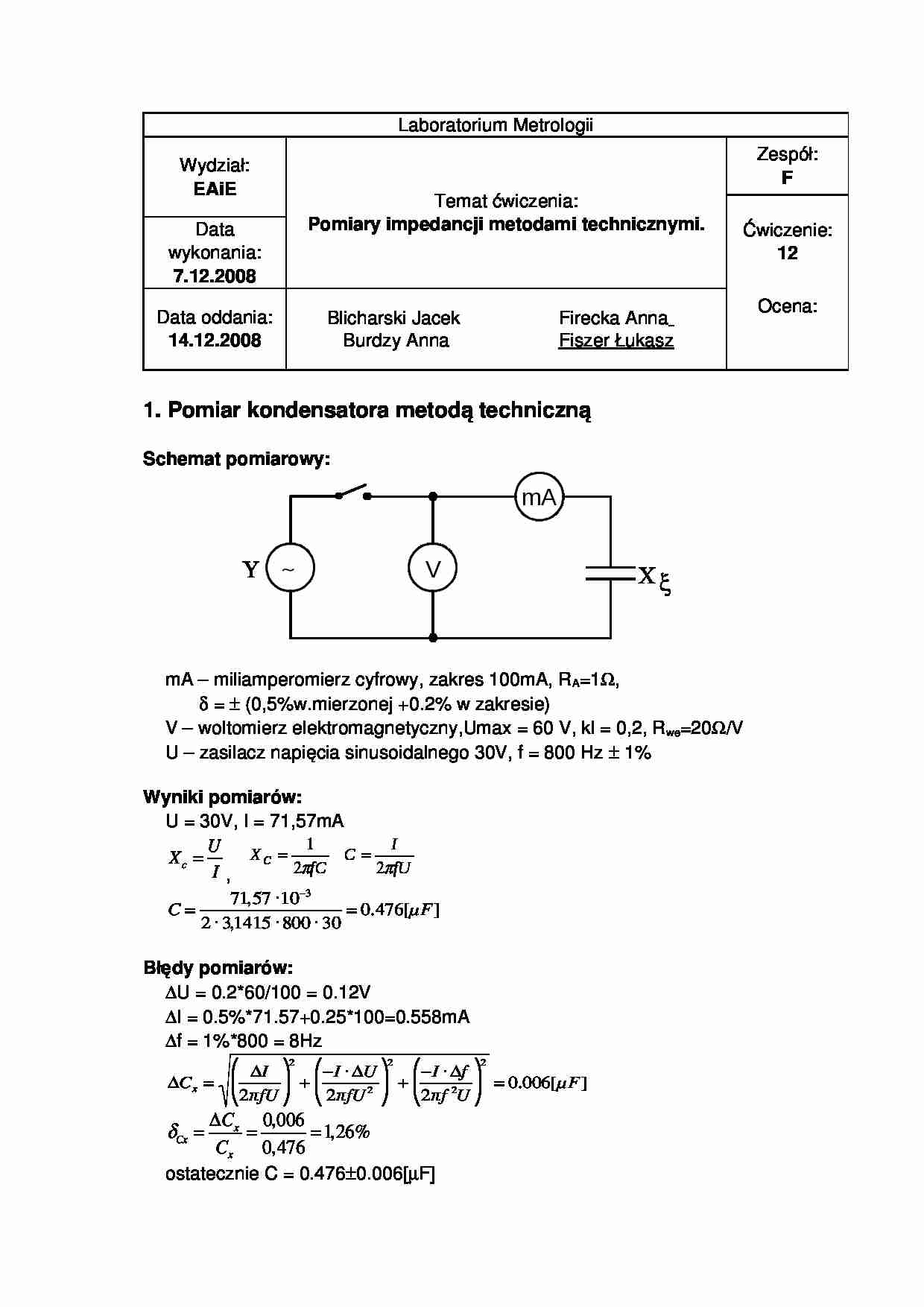

Laboratorium Metrologii
Wydział:
EAiE Temat ćwiczenia:
Pomiary impedancji metodami technicznymi. Zespół:
F Ćwiczenie:
12 Data wykonania:
7.12.2008 Data oddania:
14.12.2008 Blicharski Jacek Burdzy Anna
Firecka Anna Fiszer Łukasz Ocena:
1. Pomi ar kondensatora metodą techniczną Schemat pomiarowy: mA - miliamperomierz cyfrowy, zakres 100mA, R A =1Ω, δ = ± (0,5%w.mierzonej +0.2% w zakresie)
V - woltomierz elektromagnetyczny,Umax = 60 V, kl = 0,2, R we =20Ω/V
U - zasilacz napięcia sinusoidalnego 30V, f = 800 Hz ± 1%
Wyniki pomiarów: U = 30V, I = 71,57mA
, Błędy pomiarów: ΔU = 0.2*60/100 = 0.12V
ΔI = 0.5%*71.57+0.25*100=0.558mA
Δf = 1%*800 = 8Hz
ostatecznie C = 0.476±0.006[μF]
2 . Pomiar parametrów R i L dławika z wykorzystaniem watomierza, amperomierza i woltomierza: Schemat układu pomiarowego z poprawnie mierzonym prądem Schemat układu pomiarowego z poprawnie mierzonym napięciem Parametry przyrządów A - amperomierz cyfrowy, zakres 1000mA, R A = 100mV/1A = 0.1 , δ = ± (0,5%w.mierzonej +0.2% w zakresie)
V - woltomierz elektromagnetyczny, U max = 60 V, kl = 0.2, R V =20 /V W -watomierz, kl. = 0,2, U max = 60V, I max = 0,5A, R AW =1,15 , R UW =2 ,
Dł - badany dławik (250W, 220 V, 2.15A), cosφ=0.55
A TR - 220V/50Hz ± 0,5 Hz
Wyniki pomiarów U I P Pomiar z poprawnym prądem
60V
840mA
8W
Pomiar z poprawnym napięciem
60V
825mA
4W
Wybór metody pomiarowej R ZA = R A +R AW = 1.25 , , Ponieważ:
Więc wybierzemy metodę z poprawym pomiarem prądu
Obliczenia : = Błędy obliczeń: Z danych urządzeń pomiarowych odczytuję iż:
Natomiast z prawa przenoszenia błędów obliczam że:
... zobacz całą notatkę
