METROLOGIA - LABORATORIUM Rok 1 EiT
Nr ćwiczenia: 12
Temat: Pomiary impedancji II - metody techniczn e. Ocena:
Data wykonania:
7.04.2008
Imię i nazwisko:

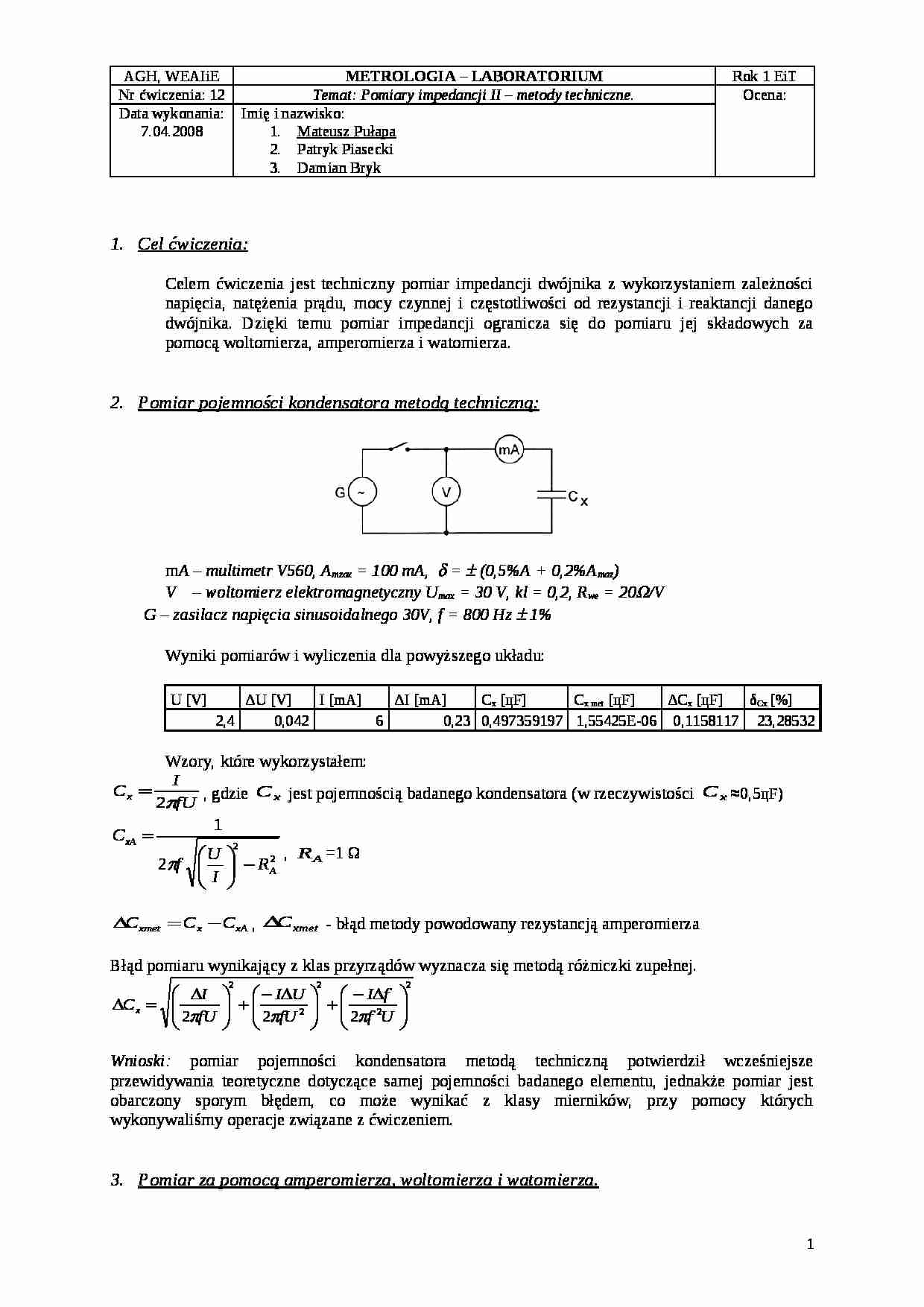

Mateusz Pułapa Patryk Piasecki Damian Bryk Cel ćwiczenia: Celem ćwiczenia jest techniczny pomiar impedancji dwójnika z wykorzystaniem zależności napięcia, natężenia prądu, mocy czynnej i częstotliwości od rezystancji i reaktancji danego dwójnika. Dzięki temu pomiar impedancji ogranicza się do pomiaru jej składowych za pomocą woltomierza, amperomierza i watomierza.
Pomiar pojemności kondensatora metodą techniczną: m A - multimetr V560, A mzax = 100 mA, δ = ± (0,5%A + 0,2%A maz ) V - woltomierz elektromagnetyczny U max = 30 V, kl = 0,2, R we = 20 Ω /V G - zasilacz napięcia sinusoidalne go 30V, f = 800 Hz ± 1% Wyniki pomiarów i wyliczenia dla powyższego układu:
U [V]
ΔU [V]
I [mA]
ΔI [mA]
C x [цF]
C x met [цF]
ΔC x [цF]
δ Cx [%]
2,4
0,042
6
0,23
0,497359197
1,55425E-06
0,1158117
23,28532
Wzory, które wykorzystałem:
, gdzie jest pojemnością badanego kondensatora (w rzeczywistości ≈0,5цF)
, =1 Ω
, - błąd metody powodowany rezystancją amperomierza
Błąd pomiaru wynikający z klas przyrządów wyznacza się metodą różniczki zupełnej.
Wnioski: pomiar pojemności kondensatora metodą techniczną potwierdził wcześniejsze przewidywania teoretyczne dotyczące samej pojemności badanego elementu, jednakże pomiar jest obarczony sporym błędem, co może wynikać z klasy mierników, przy pomocy których wykonywaliśmy operacje związane z ćwiczeniem. Pomiar za pomocą amperomierza, woltomierza i watomierza. Przewidywane są dwie konfigurację montowanego obwodu, który powoduje w różnych ustawieniach pomiar dwóch różnych wielkości z większą dokładnością.
Układ poprawnie mierzonego napięcia. Układ stosowany do pomiarów małych wartości impedancji (większą dokładność pomiaru wyznacza nierówność R V Z DŁ ).
Układ poprawnie mierzonego prądu: Układ stosowany do pomiarów dużych wartości impedancji (R A
(…)
… wskazania woltomierza (stan rezonansu). Najmniejsze zmiany wartości kondensatora dekadowego, które są podstawą do wyliczenia indukcyjności cewki, powodują spore zmiany wskazania woltomierza. Przy obliczaniu błędu pomiaru L cewki należało uwzględnić właśnie tę najmniejszą wartość pojemności powodującą zmiany na cewce. 1
