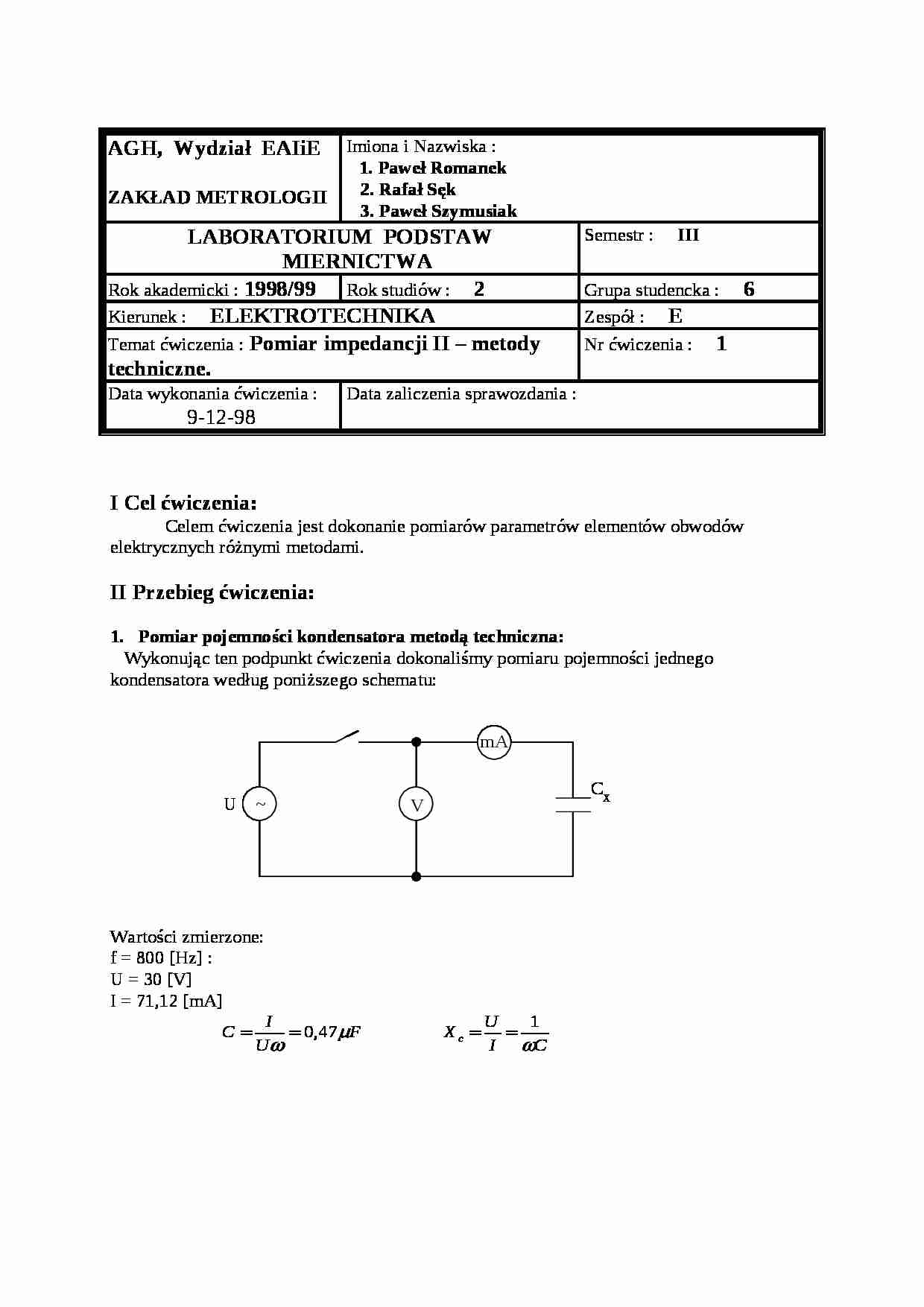

AGH, Wydział EAIiE ZAKŁAD METROLOGII Imiona i Nazwiska :
1. Paweł Romanek 2. Rafał Sęk 3. Paweł Szymusiak LABORATORIUM PODSTAW MIERNICTWA Semestr : III Rok akademicki : 1998/99 Rok studiów : 2 Grupa studencka : 6 Kierunek : ELEKTROTECHNIKA Zespół : E Temat ćwiczenia : Pomiar impedancji II - metody techniczne. Nr ćwiczenia : 1 Data wykonania ćwiczenia :
9-12-98
Data zaliczenia sprawozdania :
I Cel ćwiczenia: Celem ćwiczenia jest dokonanie pomiarów parametrów elementów obwodów elektrycznych różnymi metodami.
II Przebieg ćwiczenia: Pomiar pojemności kondensatora metodą techniczna: Wykonując ten podpunkt ćwiczenia dokonaliśmy pomiaru pojemności jednego kondensatora według poniższego schematu:
Wartości zmierzone:
f = 800 [Hz] :
U = 30 [V] I = 71,12 [mA] Pomiar parametrów R i L dławika z wykorzystaniem watomierza, amperomierza i woltomierza: układ z poprawnie mierzonym napięciem:
Schemat układu pomiarowego :
Wartości zmierzone:
U = 59,2 [V] I = 832 [mA] P = 9,6 [W]
Wartości obliczone:
Z = 71,15[Ω]
R = 13,8[Ω]
X­ l = 69,8[Ω]
L = 222,3[mH] układ z poprawnie mierzonym prądem:
Schemat układu pomiarowego :
Wartości zmierzone:
U = 60 [V] I = 800 [mA] P = 6,8 [W]
Wartości obliczone:
Z = 75[Ω]
R = 10,62[Ω]
X l = 74,24[Ω]
L = 236,4[mH]
Pomiar parametrów R i L cewki metodą trzech woltomierzy : Dzięki zastosowaniu przez nas przełącznika wykorzystaliśmy jedynie dwa woltomierze ponieważ jeden z nich mierzy dwa napięcia w zależności od pozycji przełącznika.
Schemat układu pomiarowego :
R w = 200[Ω]
pozycja 1:


(…)

…[Ω]
Lx = 305,7[mH]
Pomiar parametrów R i L cewki metodą rezonansową :
Zmieniając pojemność kondensatora C szukaliśmy minimalnego wskazania woltomierza V w pozycji 2 co odpowiada rezonansowi szeregowemu w tym obwodzie.
Schemat układu pomiarowego :
Rw = 200[Ω]
pozycja 1:
URw = 5,36 [V]
pozycja 2:
C=0,1251 [μF] U = 1,76 [V]
Obliczenia:
Xl = Xc Lx = 316,7[mH]
Rx = 65,7[Ω]
III Wnioski:
Parametry R i L…
