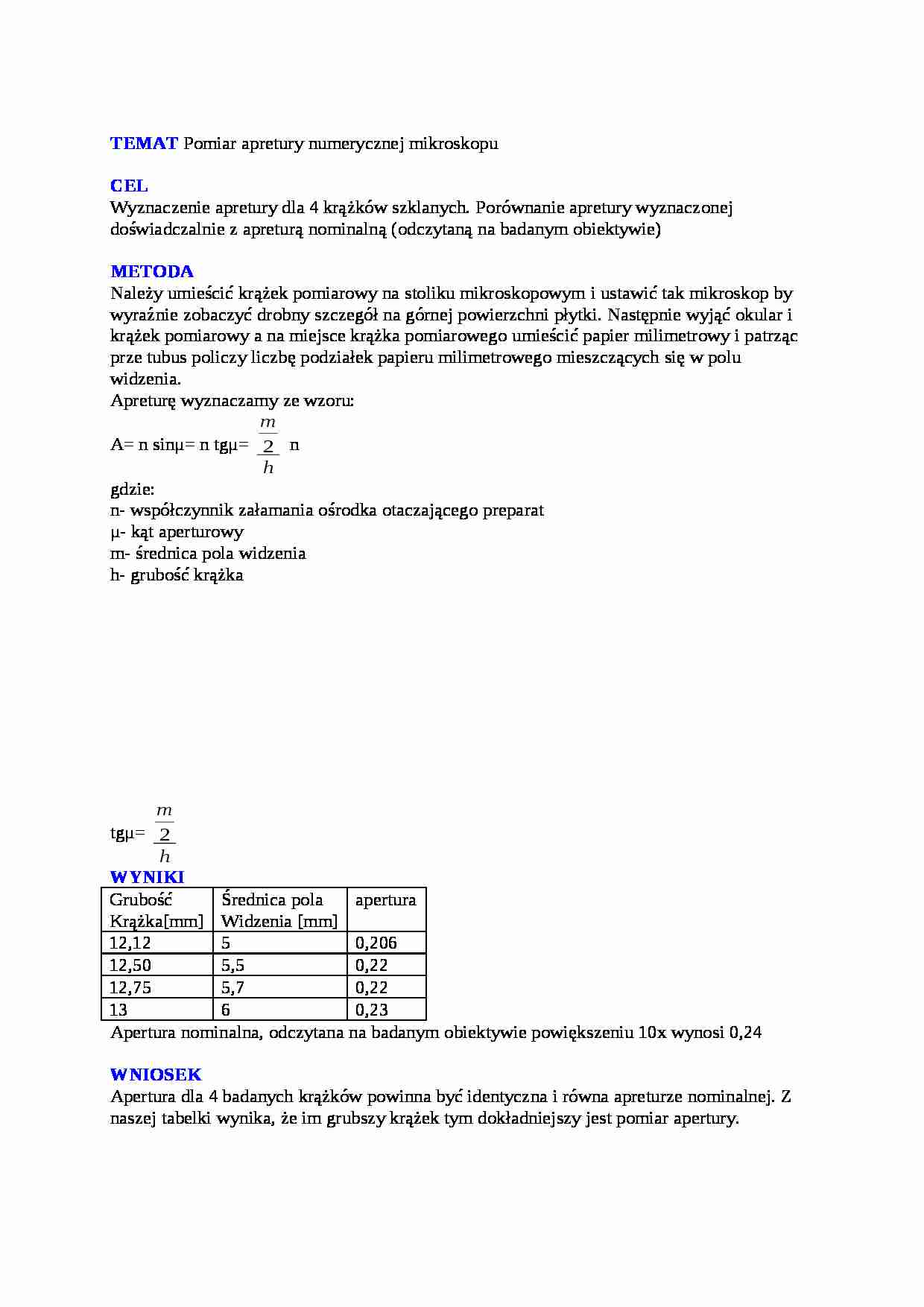

Pomiar apretury numerycznej mikroskopu - strona 1

Fragment notatki:

TEMAT Pomiar apretury numerycznej mikroskopu
CEL
Wyznaczenie apretury dla 4 krążków szklanych. Porównanie apretury wyznaczonej doświadczalnie z apreturą nominalną (odczytaną na badanym obiektywie)
METODA
Należy umieścić krążek pomiarowy na stoliku mikroskopowym i ustawić tak mikroskop by wyraźnie zobaczyć drobny szczegół na górnej powierzchni płytki. Następnie wyjąć okular i krążek pomiarowy a na miejsce krążka pomiarowego umieścić papier milimetrowy i patrząc prze tubus policzy liczbę podziałek papieru milimetrowego mieszczących się w polu widzenia.
Apreturę wyznaczamy ze wzoru:
A= n sinμ= n tgμ= n
gdzie:
n- współczynnik załamania ośrodka otaczającego preparat
μ- kąt aperturowy
m- średnica pola widzenia
h- grubość krążka
tgμ= WYNIKI
Grubość
Krążka[mm]
Średnica pola
Widzenia [mm]
apertura
12,12
5
0,206
12,50
5,5
0,22
12,75
5,7
0,22
13
6
0,23
Apertura nominalna, odczytana na badanym obiektywie powiększeniu 10x wynosi 0,24
WNIOSEK
Apertura dla 4 badanych krążków powinna być identyczna i równa apreturze nominalnej. Z naszej tabelki wynika, że im grubszy krążek tym dokładniejszy jest pomiar apertury.
