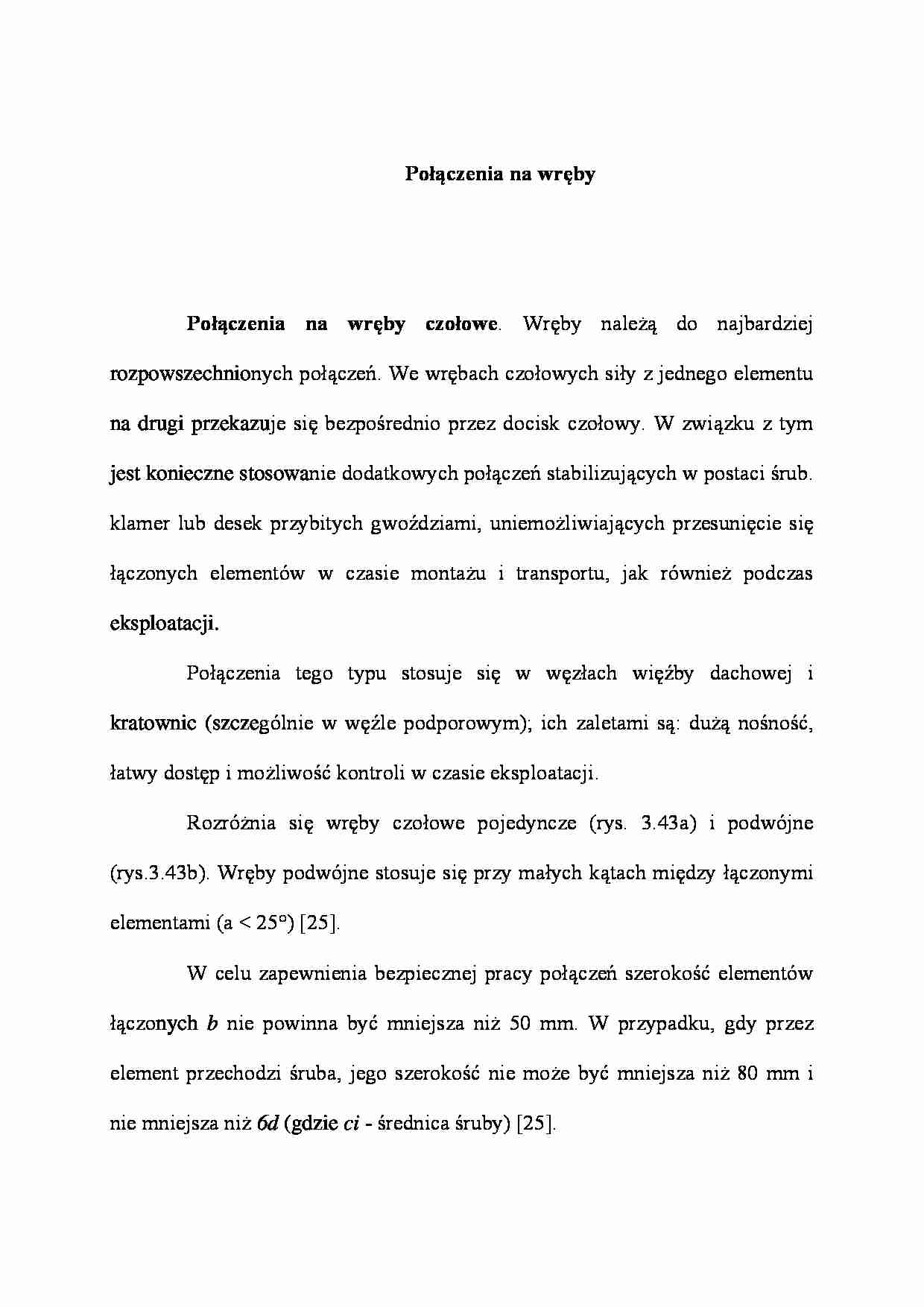

Połączenia na wręby
Połączenia na wręby czołowe. Wręby należą do najbardziej rozpowszechnio­nych połączeń. We wrębach czołowych siły z jednego elementu na drugi przekazu­je się bezpośrednio przez docisk czołowy. W związku z tym jest konieczne stosowa­nie dodatkowych połączeń stabilizujących w postaci śrub. klamer lub desek przybitych gwoździami, uniemożliwiających przesunięcie się łączonych elementów w czasie montażu i transportu, jak również podczas eksploatacji.
Połączenia tego typu stosuje się w węzłach więźby dachowej i kratownic (szcze­gólnie w węźle podporowym); ich zaletami są: dużą nośność, łatwy dostęp i możli­wość kontroli w czasie eksploatacji.
Rozróżnia się wręby czołowe pojedyncze (rys. 3.43a) i podwójne (rys.3.43b). Wręby podwójne stosuje się przy małych kątach między łączonymi elementami (a ... zobacz całą notatkę
