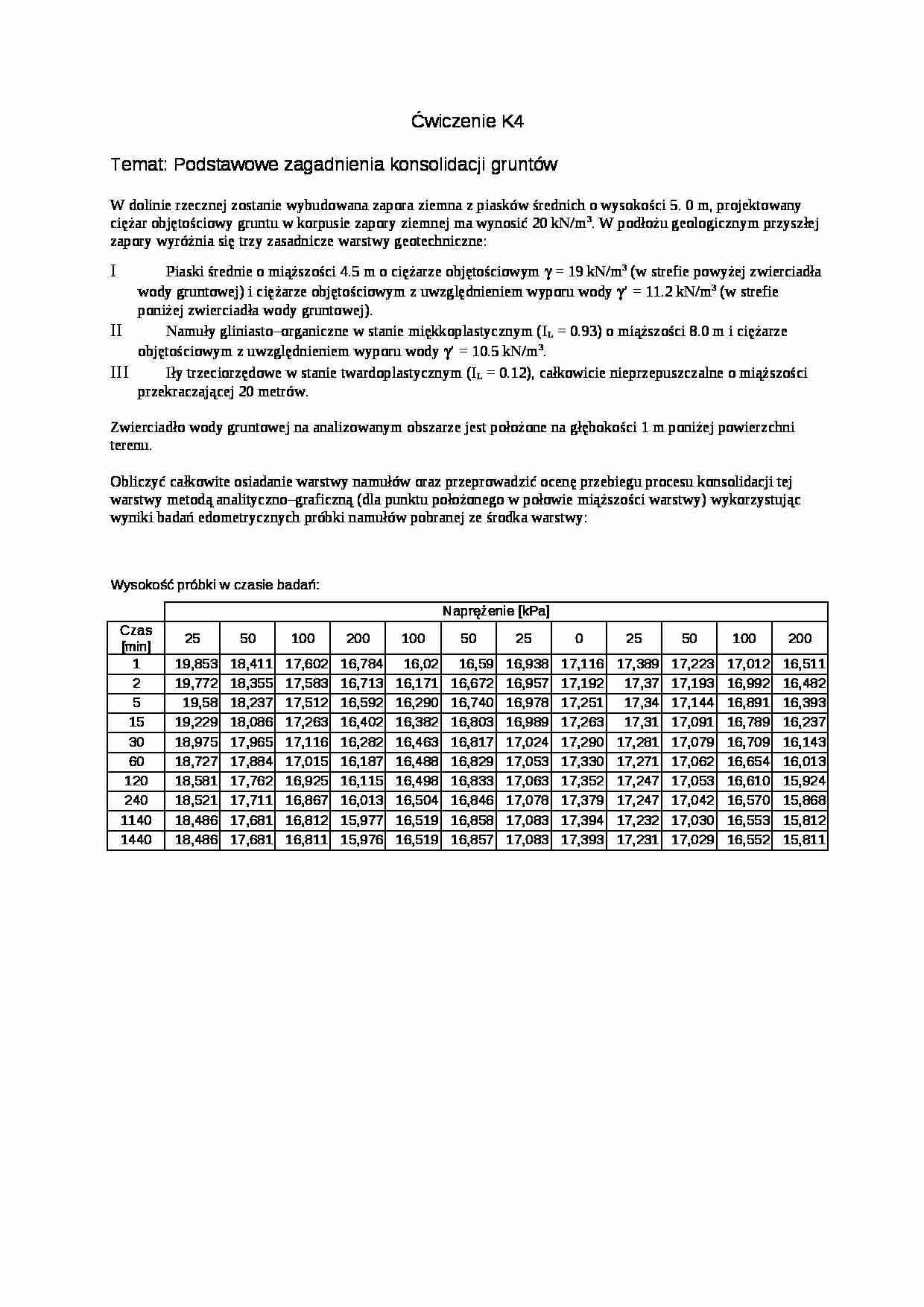

Ćwiczenie K4
Temat: Podstawowe zagadnienia konsolidacji gruntów
W dolinie rzecznej zostanie wybudowana zapora ziemna z piasków średnich o wysokości 5. 0 m, projektowany ciężar objętościowy gruntu w korpusie zapory ziemnej ma wynosić 20 kN/m3. W podłożu geologicznym przyszłej zapory wyróżnia się trzy zasadnicze warstwy geotechniczne:
Piaski średnie o miąższości 4.5 m o ciężarze objętościowym γ = 19 kN/m3 (w strefie powyżej zwierciadła wody gruntowej) i ciężarze objętościowym z uwzględnieniem wyporu wody γ' = 11.2 kN/m3 (w strefie poniżej zwierciadła wody gruntowej).
Namuły gliniasto-organiczne w stanie miękkoplastycznym (IL = 0.93) o miąższości 8.0 m i ciężarze objętościowym z uwzględnieniem wyporu wody γ' = 10.5 kN/m3.
Iły trzeciorzędowe w stanie twardoplastycznym (IL = 0.12), całkowicie nieprzepuszczalne o miąższości przekraczającej 20 metrów.
Zwierciadło wody gruntowej na analizowanym obszarze jest położone na głębokości 1 m poniżej powierzchni terenu.
Obliczyć całkowite osiadanie warstwy namułów oraz przeprowadzić ocenę przebiegu procesu konsolidacji tej warstwy metodą analityczno-graficzną (dla punktu położonego w połowie miąższości warstwy) wykorzystując wyniki badań edometrycznych próbki namułów pobranej ze środka warstwy:
Wysokość próbki w czasie badań:
Naprężenie [kPa]
Czas
[min]
25
50
100
200
100
50
25
0
25
50
100
200
1
19,853
18,411
17,602
16,784
16,02
16,59
16,938
17,116
17,389
17,223
17,012
16,511
2
19,772
18,355
17,583
16,713
16,171
16,672
16,957
17,192
17,37
17,193
16,992
16,482
5
19,58
18,237
17,512
16,592
16,290
16,740
16,978
17,251
17,34
17,144
16,891
16,393
15
19,229
18,086
17,263
16,402
16,382
16,803
16,989
17,263
17,31
17,091
16,789
16,237
30
