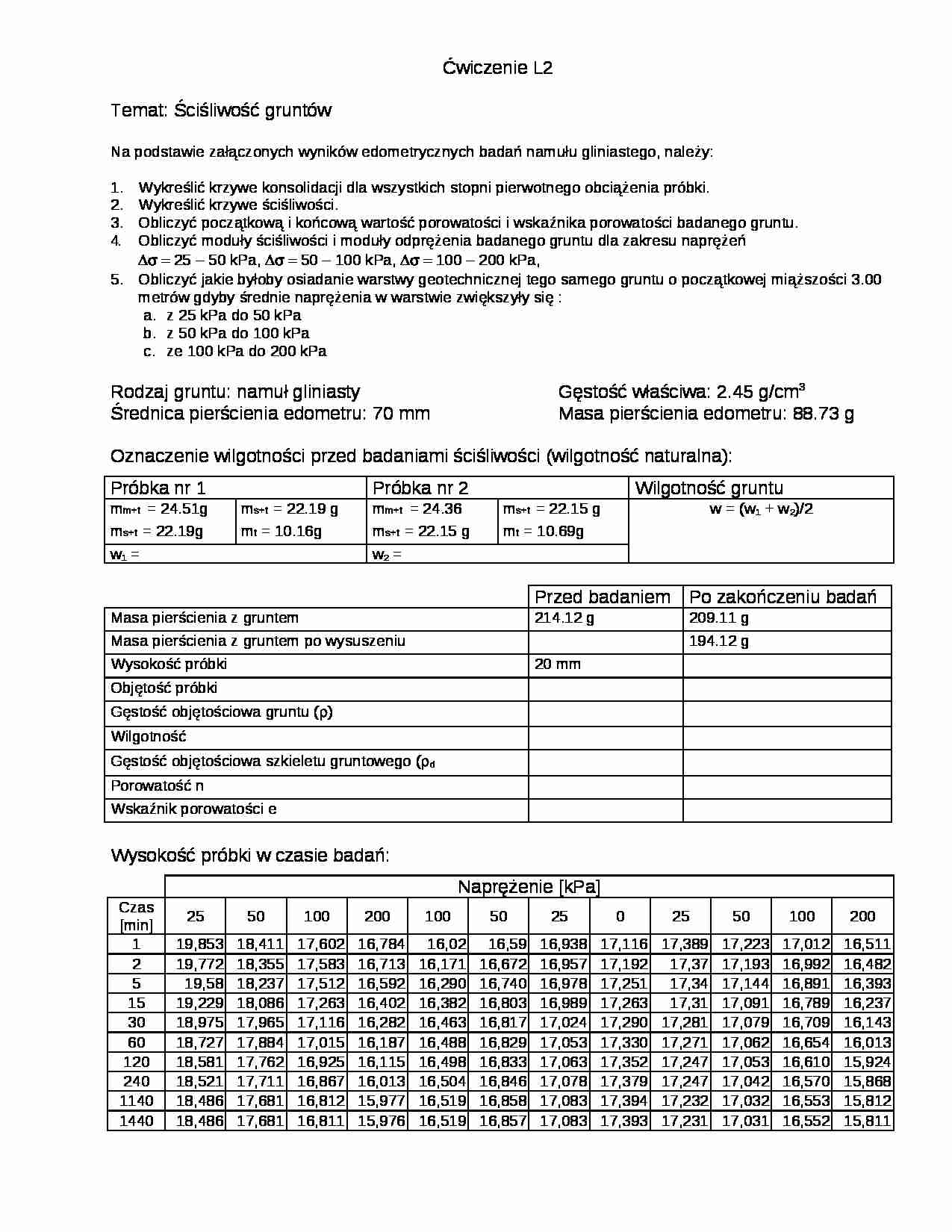

Ćwiczenie L2
Temat: Ściśliwość gruntów
Na podstawie załączonych wyników edometrycznych badań namułu gliniastego, należy:
Wykreślić krzywe konsolidacji dla wszystkich stopni pierwotnego obciążenia próbki.
Wykreślić krzywe ściśliwości. Obliczyć początkową i końcową wartość porowatości i wskaźnika porowatości badanego gruntu.
Obliczyć moduły ściśliwości i moduły odprężenia badanego gruntu dla zakresu naprężeń σ  25 - 50 kPa, σ  50 - 100 kPa, σ  100 - 200 kPa,
Obliczyć jakie byłoby osiadanie warstwy geotechnicznej tego samego gruntu o początkowej miąższości 3.00 metrów gdyby średnie naprężenia w warstwie zwiększyły się :
z 25 kPa do 50 kPa
z 50 kPa do 100 kPa
ze 100 kPa do 200 kPa
Rodzaj gruntu: namuł gliniasty Gęstość właściwa: 2.45 g/cm3 Średnica pierścienia edometru: 70 mm Masa pierścienia edometru: 88.73 g
Oznaczenie wilgotności przed badaniami ściśliwości (wilgotność naturalna):
Próbka nr 1
Próbka nr 2
Wilgotność gruntu
mm+t = 24.51g ms+t = 22.19g
ms+t = 22.19 g
mt = 10.16g
mm+t = 24.36 ms+t = 22.15 g
ms+t = 22.15 g
mt = 10.69g
w = (w1 + w2)/2
w1 =
w2 =
Przed badaniem Po zakończeniu badań
Masa pierścienia z gruntem
214.12 g
209.11 g
Masa pierścienia z gruntem po wysuszeniu
194.12 g
Wysokość próbki
20 mm
Objętość próbki
Gęstość objętościowa gruntu (ρ)
Wilgotność
Gęstość objętościowa szkieletu gruntowego (ρd Porowatość n
Wskaźnik porowatości e
Wysokość próbki w czasie badań:
Naprężenie [kPa]
Czas
[min]
25
50
100
200
100
50
25
0
25
50
100
200
1
19,853
18,411
17,602
16,784
16,02
16,59
16,938
17,116
