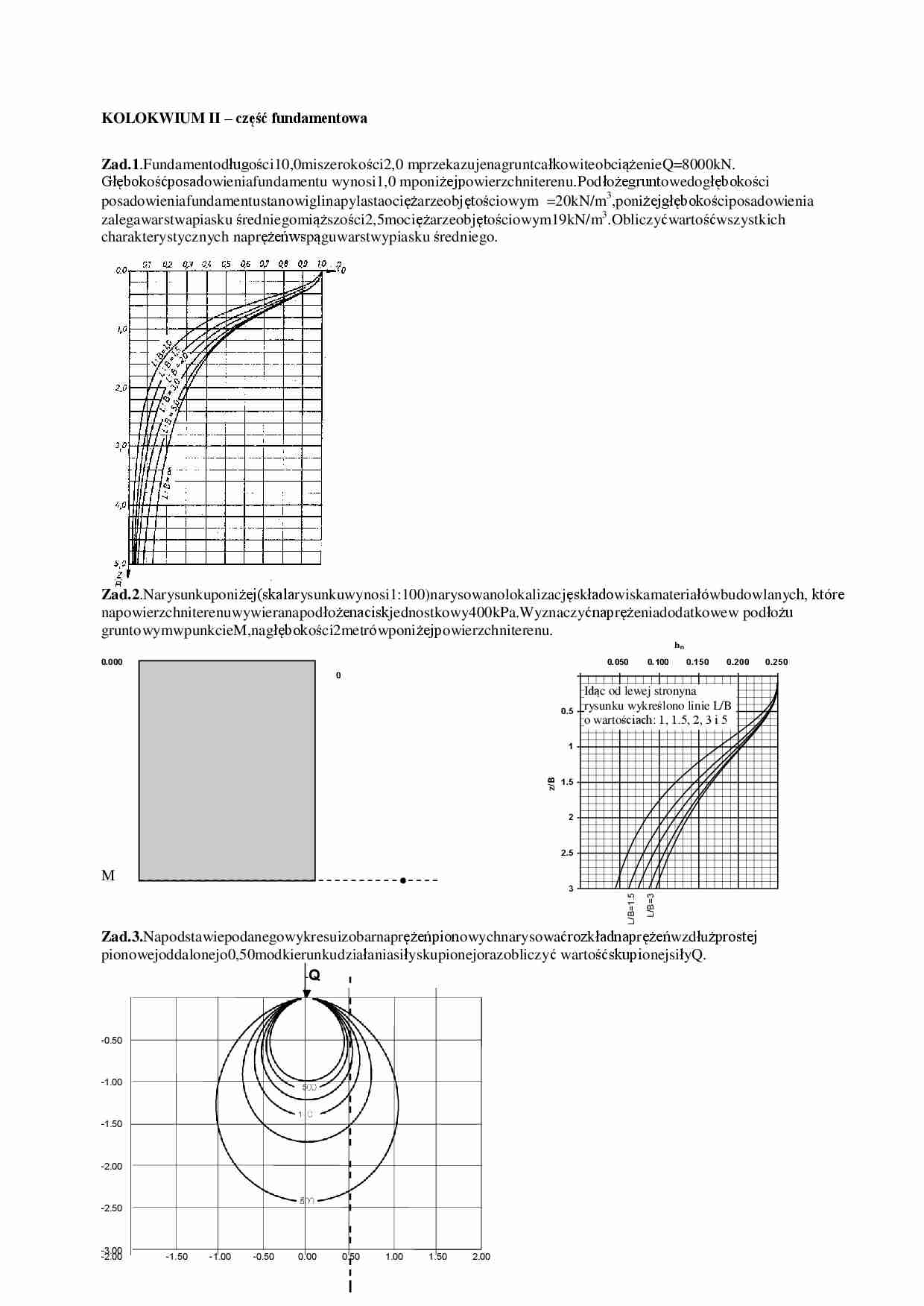

KOLOKWIUM II - część fundamentowa
Zad.1. Fundament o długości 10,0 m i szerokości 2,0 m przekazuje na grunt całkowite obciążenie Q = 8000 kN. Głębokość posadowienia fundamentu wynosi 1,0 m poniżej powierzchni terenu. Podłoże gruntowe do głębokości posadowienia fundamentu stanowi glina pylasta o ciężarze objętościowym = 20 kN/m3, poniżej głębokości posadowienia zalega warstwa piasku średniego miąższości 2,5 m o ciężarze objętościowym 19 kN/m3. Obliczyć wartość wszystkich charakterystycznych naprężeń w spągu warstwy piasku średniego.
Zad.2. Na rysunku poniżej (skala rysunku wynosi 1:100) narysowano lokalizację składowiska materiałów budowlanych, które na powierzchni terenu wywiera na podłoże nacisk jednostkowy 400 kPa. Wyznaczyć naprężenia dodatkowe w podłożu gruntowym w punkcie M, na głębokości 2 metrów poniżej powierzchni terenu. hn
0.000 0.050 0.100 0.150 0.200 0.250
0
0.5
1
1.5 2
2.5
M
3 Idąc od lewej strony na rysunku wykreślono linie L/B o wartościach: 1, 1.5, 2, 3 i 5
Zad. 3. Na podstawie podanego wykresu izobar napr ężeń pionowych narysować rozkład naprężeń wzdłuż prostej pionowej oddalonej o 0,50 m od kierunku dzia łania siły skupionej oraz obliczyć wartość skupionej siły Q. -0.50
-1.00
-1.50
-2.00
-2.50
-3.00
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00
Zad. 4. W podłożu gruntowym obniżono zwierciadło wody gruntowej o 5,0 m. Obliczyć wartość efektywnych naprężeń
geostatycznych w gruncie w punkcie A przed i po obniżeniu zwierciadła wody gruntowej.
Zad. 5. Wykorzystując wykres naprężeń pod pojedynczym fundamentem posadowionym w wykopie prosz ę wyznaczyć normową głębokość podłoża budowlanego (zmax). Obliczyć wartość osiadania pierwotnego warstwy o miąższości m3, jeżeli moduł ściśliwości pierwotnej gruntu w tej warstwie wynosi Mo = 1,0 MPa.
(…)
… podłoża budowlanego (zmax). Obliczyć wartość osiadania pierwotnego warstwy o miąższości m3, jeżeli moduł ściśliwości pierwotnej gruntu w tej warstwie wynosi Mo = 1,0 MPa.
Q Skala głębokości: 1 cm - 1 m
Skala naprężeń: 1 cm - 40 kPa
D
B
zwg
z = 0
m1
m2
m3
m4
Zad. 6. Obliczyć osiadanie warstwy namułu w wyniku obniżenia zwierciadła wody gruntowej o 4.0 m. Przyjąć, że obniżenie zwierciadłą wody wykonano…
