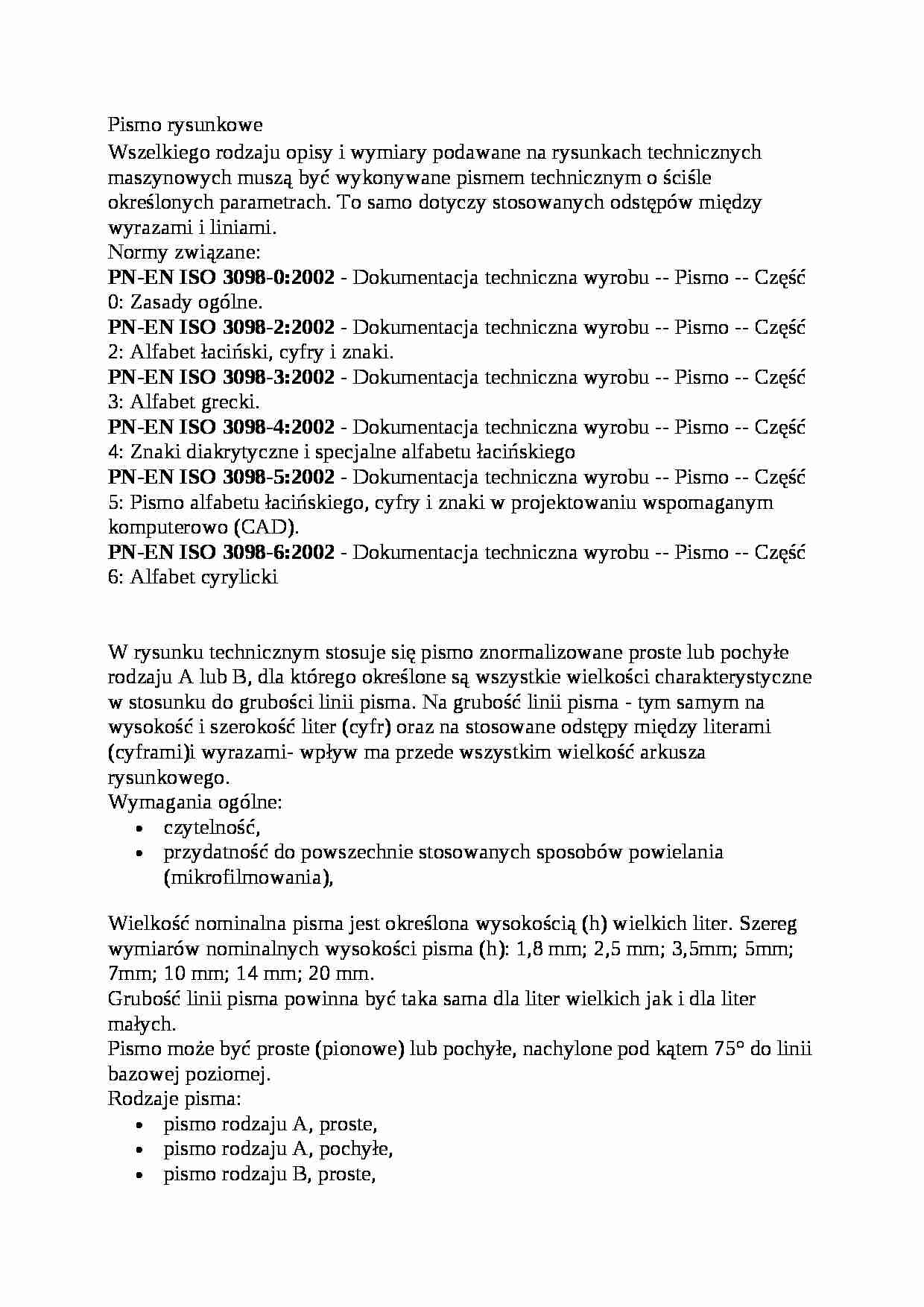

Pismo rysunkowe Wszelkiego rodzaju opisy i wymiary podawane na rysunkach technicznych maszynowych muszą być wykonywane pismem technicznym o ściśle określonych parametrach. To samo dotyczy stosowanych odstępów między wyrazami i liniami. Normy związane: PN-EN ISO 3098-0:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 0: Zasady ogólne. PN-EN ISO 3098-2:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 2: Alfabet łaciński, cyfry i znaki. PN-EN ISO 3098-3:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 3: Alfabet grecki. PN-EN ISO 3098-4:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 4: Znaki diakrytyczne i specjalne alfabetu łacińskiego PN-EN ISO 3098-5:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 5: Pismo alfabetu łacińskiego, cyfry i znaki w projektowaniu wspomaganym komputerowo (CAD). PN-EN ISO 3098-6:2002 - Dokumentacja techniczna wyrobu -- Pismo -- Część 6: Alfabet cyrylicki W rysunku technicznym stosuje się pismo znormalizowane proste lub pochyłe rodzaju A lub B, dla którego określone są wszystkie wielkości charakterystyczne w stosunku do grubości linii pisma. Na grubość linii pisma - tym samym na wysokość i szerokość liter (cyfr) oraz na stosowane odstępy między literami (cyframi)i wyrazami- wpływ ma przede wszystkim wielkość arkusza rysunkowego. Wymagania ogólne: czytelność, przydatność do powszechnie stosowanych sposobów powielania (mikrofilmowania), Wielkość nominalna pisma jest określona wysokością (h) wielkich liter. Szereg wymiarów nominalnych wysokości pisma (h): 1,8 mm; 2,5 mm; 3,5mm; 5mm; 7mm; 10 mm; 14 mm; 20 mm. Grubość linii pisma powinna być taka sama dla liter wielkich jak i dla liter małych. Pismo może być proste (pionowe) lub pochyłe, nachylone pod kątem 75° do linii bazowej poziomej. Rodzaje pisma: pismo rodzaju A, proste, pismo rodzaju A, pochyłe, pismo rodzaju B, proste, pismo rodzaju B, pochyłe. Pisma rodzaju A i B różnią się stosunkiem wysokości liter do ich grubości. W piśmie rodzaju A wysokość pisma wynosi 14s, gdzie s to grubość linii pisma. W piśmie rodzaju B wysokość pisma wynosi 10s. Format arkusza Wysokość pisma h w napisach Wysokość pisma h w wymiarowaniu i uwagach głównych pomocniczych podrzędnych A B A B A B A B A0 i większe
14
10
10
7
7
5
5
3,5
s = 1,0 mm
s = 0,7 mm
s= 0,5 mm
s = 0,35 mm
A1 i A2
