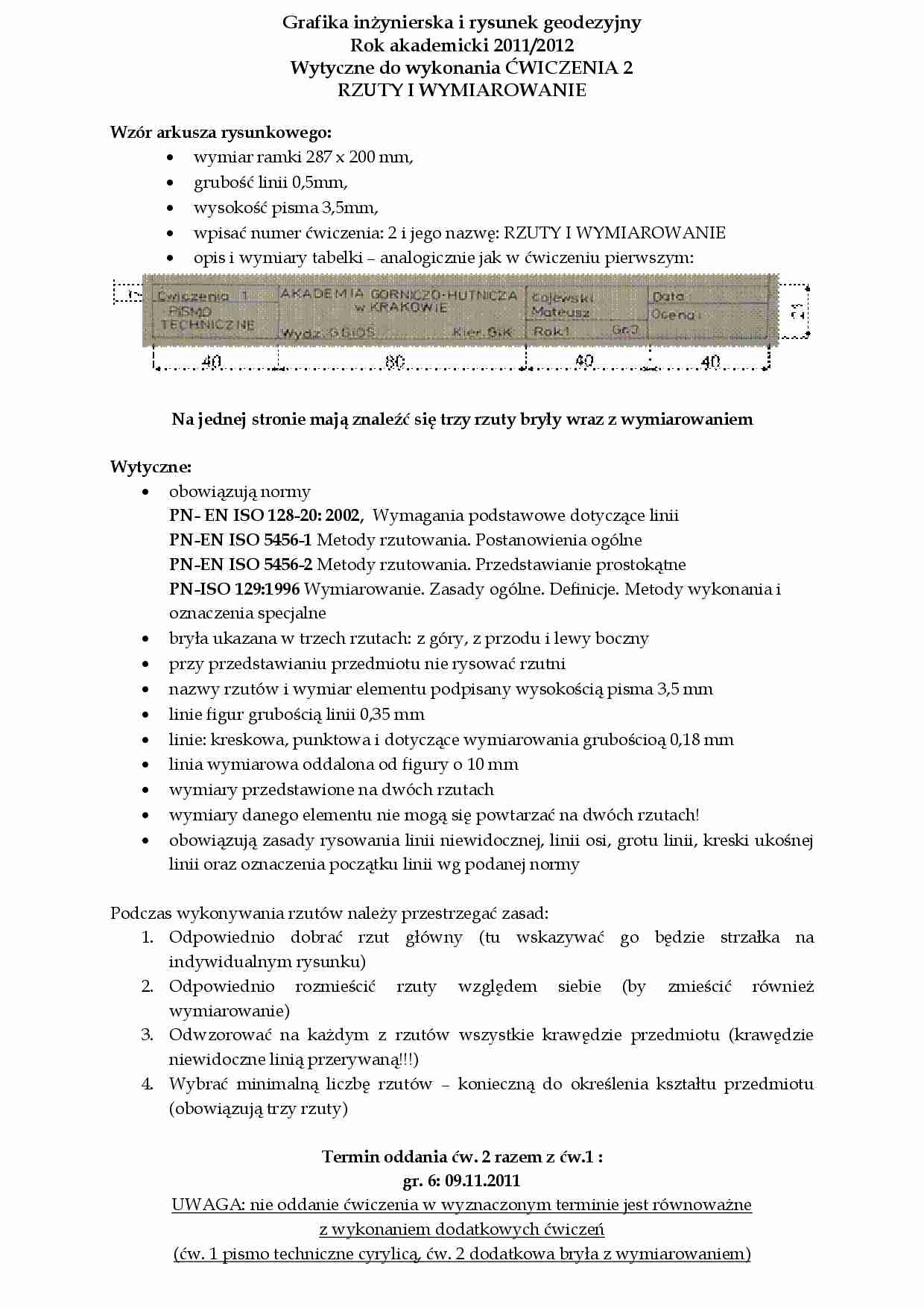

Grafika inżynierska i rysunek geodezyjny - rzuty i wymiarowanie - strona 1 Grafika inżynierska i rysunek geodezyjny - rzuty i wymiarowanie - strona 2 Grafika inżynierska i rysunek geodezyjny - rzuty i wymiarowanie - strona 3

Fragment notatki:

Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 2  RZUTY I WYMIAROWANIE    Wzór arkusza rysunkowego:     wymiar ramki 287 x 200 mm,     grubość linii 0,5mm,    wysokość pisma 3,5mm,    wpisać numer ćwiczenia: 2 i jego nazwę: RZUTY I WYMIAROWANIE    opis i wymiary tabelki – analogicznie jak w ćwiczeniu pierwszym:      Na jednej stronie mają znaleźć się trzy rzuty bryły wraz z wymiarowaniem     Wytyczne:    obowiązują normy  PN- EN ISO 128-20: 2002,   Wymagania podstawowe dotyczące linii  PN-EN ISO 5456-1  Metody rzutowania. Postanowienia ogólne  PN-EN ISO 5456-2  Metody rzutowania. Przedstawianie prostokątne  PN-ISO 129:1996  Wymiarowanie. Zasady ogólne. Definicje. Metody wykonania i  oznaczenia specjalne    bryła ukazana w trzech rzutach: z góry, z przodu i lewy boczny    przy przedstawianiu przedmiotu nie rysować rzutni    nazwy rzutów i wymiar elementu podpisany wysokością pisma 3,5 mm    linie figur grubością linii 0,35 mm    linie: kreskowa, punktowa i dotyczące wymiarowania grubościoą 0,18 mm    linia wymiarowa oddalona od figury o 10 mm    wymiary przedstawione na dwóch rzutach    wymiary danego elementu nie mogą się powtarzać na dwóch rzutach!    obowiązują zasady rysowania linii niewidocznej, linii osi, grotu linii, kreski ukośnej  linii oraz oznaczenia początku linii wg podanej normy    Podczas wykonywania rzutów należy przestrzegać zasad:  1.  Odpowiednio  dobrać  rzut  główny  (tu  wskazywać  go  będzie  strzałka  na  indywidualnym rysunku)  2.  Odpowiednio  rozmieścić  rzuty  względem  siebie  (by  zmieścić  również  wymiarowanie)  3.  Odwzorować  na  każdym  z  rzutów  wszystkie  krawędzie  przedmiotu  (krawędzie  niewidoczne linią przerywaną!!!)  4.  Wybrać  minimalną  liczbę  rzutów  –  konieczną  do  określenia  kształtu  przedmiotu  (obowiązują trzy rzuty)    Termin oddania ćw. 2 razem z ćw.1 :   gr. 6: 09.11.2011  UWAGA: nie oddanie ćwiczenia w wyznaczonym terminie jest równoważne   z wykonaniem dodatkowych ćwiczeń  (ćw. 1 pismo techniczne cyrylicą, ćw. 2 dodatkowa bryła z wymiarowaniem)  Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 2  RZUTY I WYMIAROWANIE    Oznaczenie linii          PRZYKŁAD                      Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 2  RZUTY I WYMIAROWANIE    WYMIAR

(…)

… akademicki 2011/2012
Wytyczne do wykonania ĆWICZENIA 2
RZUTY I WYMIAROWANIE
Oznaczenie linii
PRZYKŁAD
Grafika inżynierska i rysunek geodezyjny
Rok akademicki 2011/2012
Wytyczne do wykonania ĆWICZENIA 2
RZUTY I WYMIAROWANIE
WYMIAR
wartość liczbowa wyrażona w określonych jednostkach miary i przedstawiona graficznie na
rysunkach technicznych za pomocą linii, symboli i znaków
Grafika inżynierska i rysunek…
... zobacz całą notatkę
