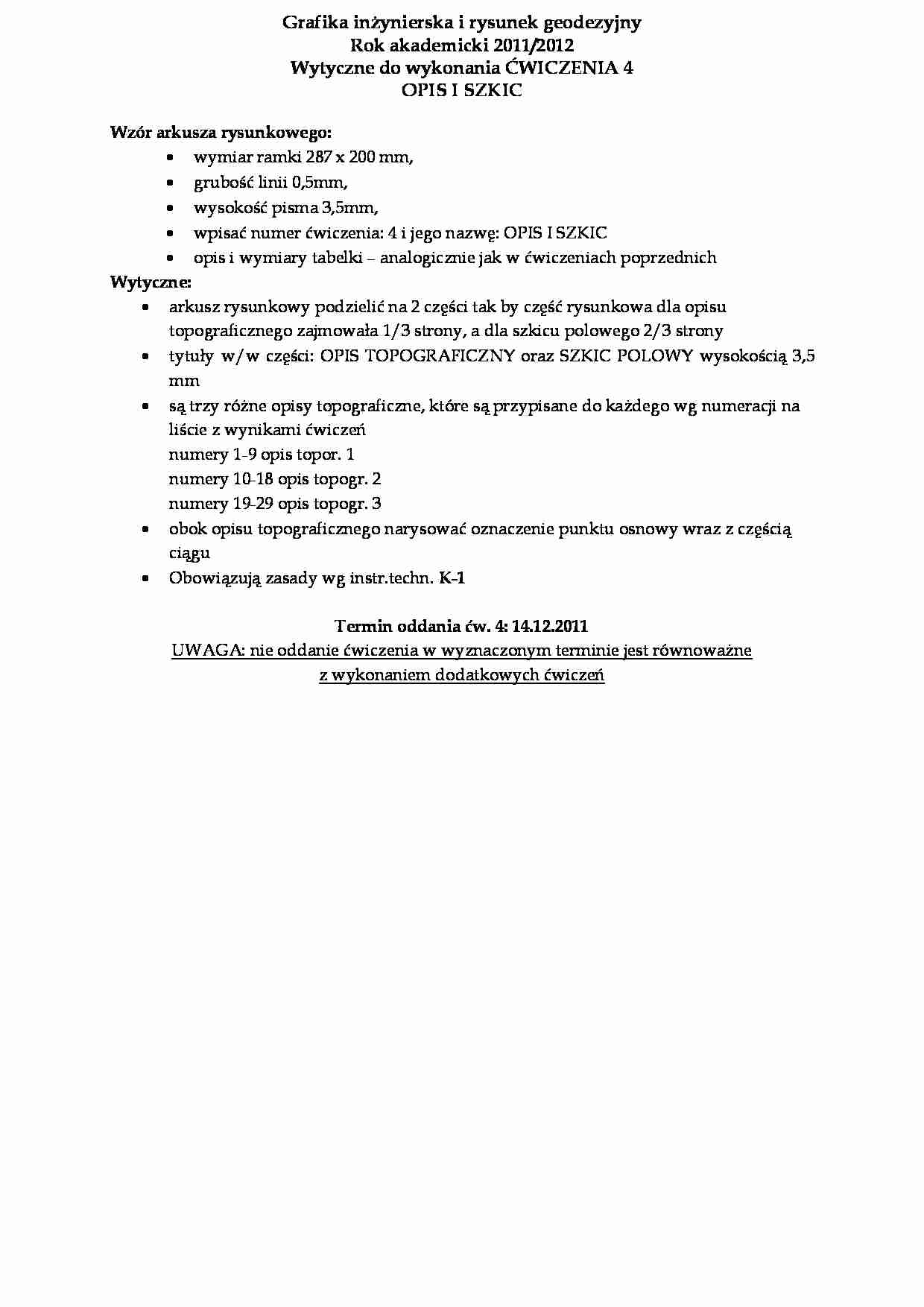

Grafika inżynierska i rysunek geodezyjny - wzór arkusza - strona 1 Grafika inżynierska i rysunek geodezyjny - wzór arkusza - strona 2 Grafika inżynierska i rysunek geodezyjny - wzór arkusza - strona 3

Fragment notatki:

Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    Wzór arkusza rysunkowego:     wymiar ramki 287 x 200 mm,     grubość linii 0,5mm,    wysokość pisma 3,5mm,    wpisać numer ćwiczenia: 4 i jego nazwę: OPIS I SZKIC    opis i wymiary tabelki – analogicznie jak w ćwiczeniach poprzednich  Wytyczne:    arkusz rysunkowy podzielić na 2 części tak by część rysunkowa dla opisu  topograficznego zajmowała 1/3 strony, a dla szkicu polowego 2/3 strony    tytuły w/w części: OPIS TOPOGRAFICZNY oraz SZKIC POLOWY wysokością 3,5  mm    są trzy różne opisy topograficzne, które są przypisane do każdego wg numeracji na  liście z wynikami ćwiczeń  numery 1-9 opis topor. 1  numery 10-18 opis topogr. 2  numery 19-29 opis topogr. 3    obok opisu topograficznego narysować oznaczenie punktu osnowy wraz z częścią  ciągu    Obowiązują zasady wg instr.techn.  K-1     Termin oddania ćw. 4: 14.12.2011  UWAGA: nie oddanie ćwiczenia w wyznaczonym terminie jest równoważne   z wykonaniem dodatkowych ćwiczeń                              Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    1) Opis topograficzny ( osoby wg listy 1-9 )    TYTUŁ:  OPIS TOPOGRAFICZNY PUNKTU OSNOWY WYSOKOŚCIOWEJ III KLASY                Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    2) Opis topograficzny( osoby wg listy 10-18 )    TYTUŁ:  OPIS TOPOGRAFICZNY PUNKTU OSNOWY POZIOMEJ III KLASY                Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    3) Opis topograficzny ( osoby wg listy 19-28 )    TYTUŁ: OPIS TOPOGRAFICZNY PUNKTU OSNOWY WYSOKOŚCIOWEJ              Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    SZKIC POLOWY      Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 4  OPIS I SZKIC    Przykład wykonania ćwiczenia nr 4      ... zobacz całą notatkę
