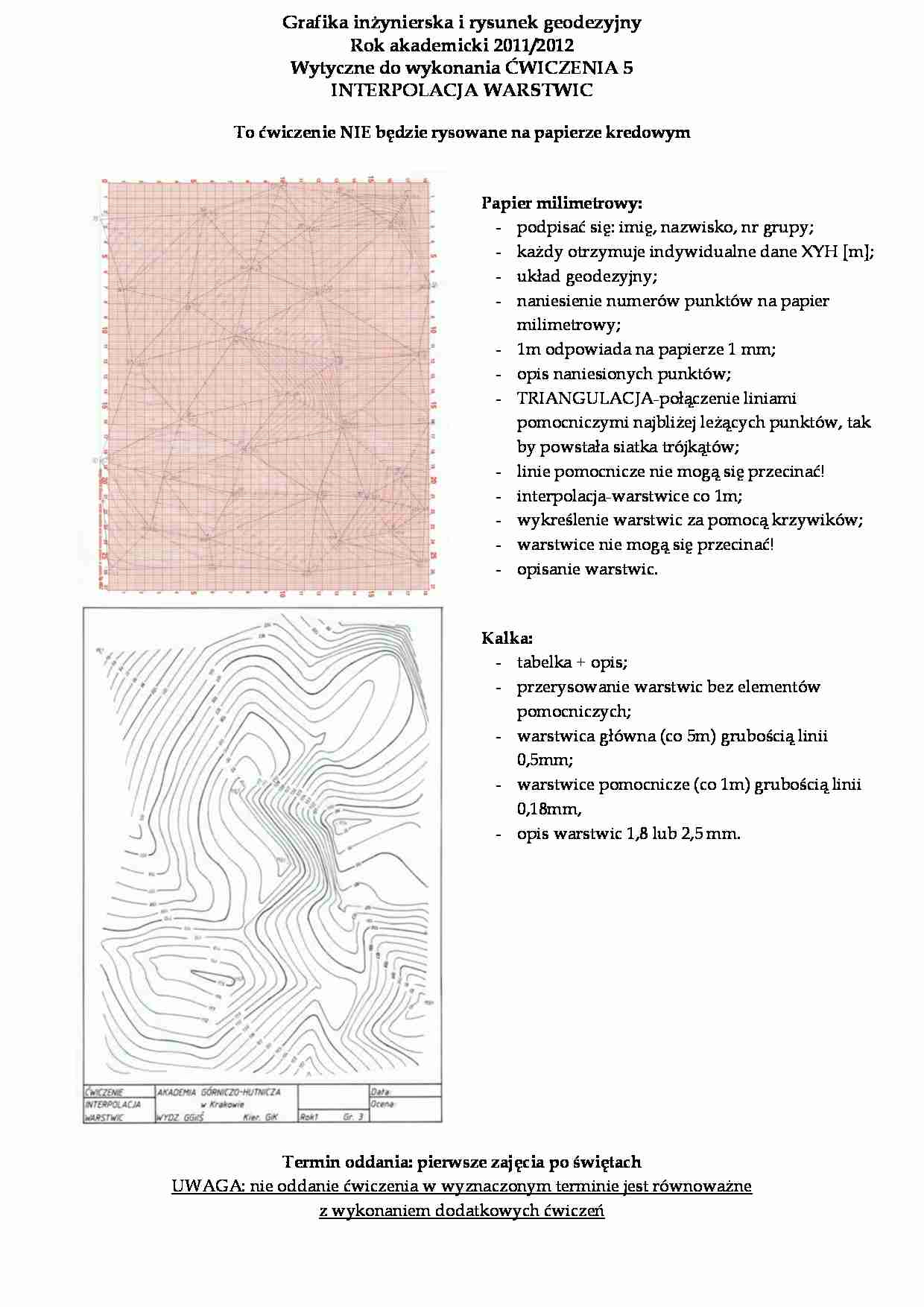

Grafika inżynierska i rysunek geodezyjny - interpolacja warstwic - strona 1

Fragment notatki:

Grafika inżynierska i rysunek geodezyjny  Rok akademicki 2011/2012  Wytyczne do wykonania ĆWICZENIA 5  INTERPOLACJA WARSTWIC    To ćwiczenie NIE będzie rysowane na papierze kredowym        Papier milimetrowy:  -  podpisać się: imię, nazwisko, nr grupy;  -  każdy otrzymuje indywidualne dane XYH [m];   -  układ geodezyjny;  -  naniesienie numerów punktów na papier  milimetrowy;  -  1m odpowiada na papierze 1 mm;  -  opis naniesionych punktów;  -  TRIANGULACJA-połączenie liniami  pomocniczymi najbliżej leżących punktów, tak  by powstała siatka trójkątów;  -  linie pomocnicze nie mogą się przecinać!  -  interpolacja-warstwice co 1m;  -  wykreślenie warstwic za pomocą krzywików;  -  warstwice nie mogą się przecinać!  -  opisanie warstwic.        Kalka:  -  tabelka + opis;   -  przerysowanie warstwic bez elementów  pomocniczych;  -  warstwica główna (co 5m) grubością linii  0,5mm;  -  warstwice pomocnicze (co 1m) grubością linii  0,18mm,  -  opis warstwic 1,8 lub 2,5 mm.      Termin oddania: pierwsze zajęcia po świętach  UWAGA: nie oddanie ćwiczenia w wyznaczonym terminie jest równoważne   z wykonaniem dodatkowych ćwiczeń    ... zobacz całą notatkę
