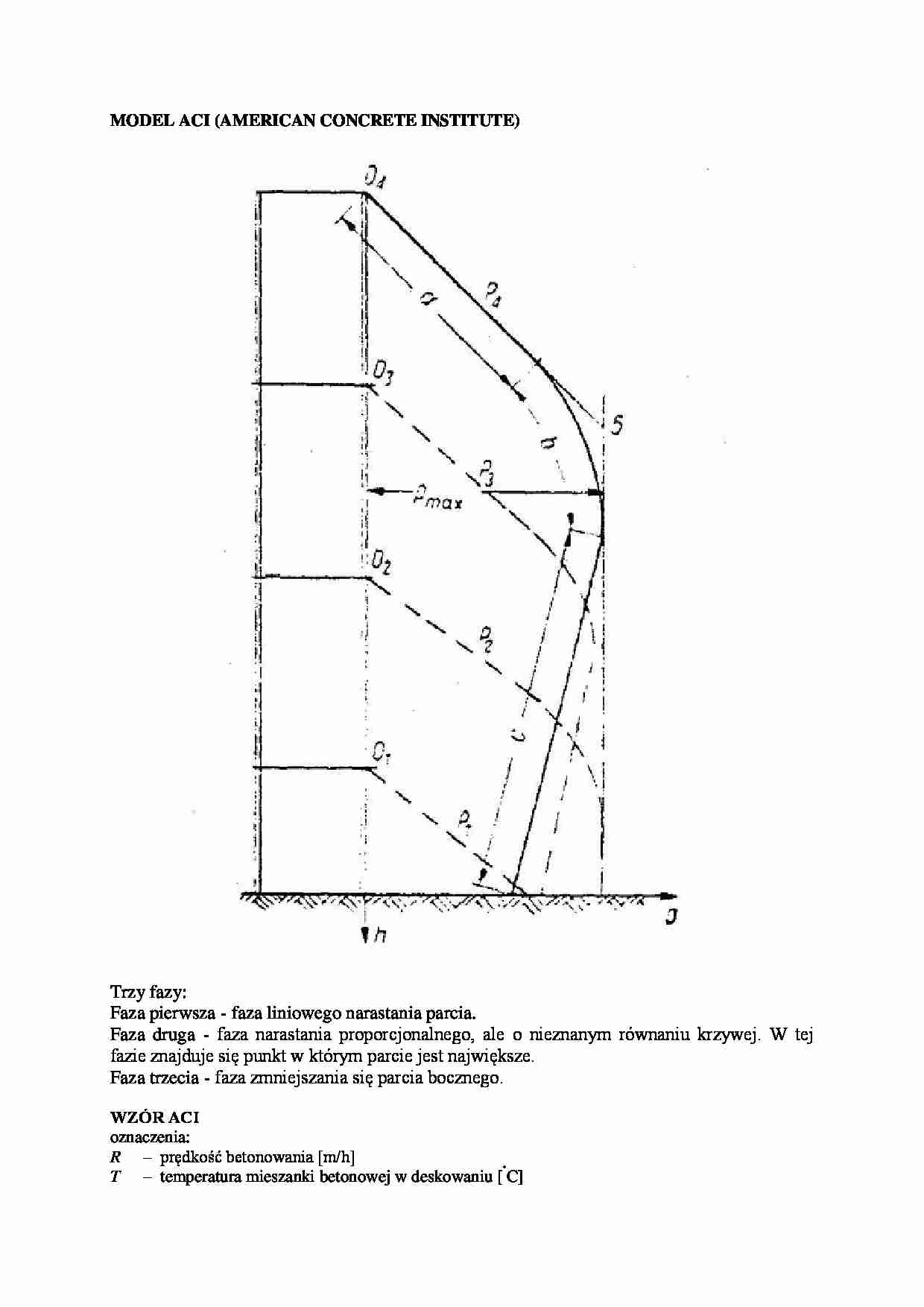

MODEL ACI (AMERICAN CONCRETE INSTITUTE)
Trzy fazy: Faza pierwsza - faza liniowego narastania parcia. Faza druga - faza narastania proporcjonalnego, ale o nieznanym równaniu krzywej. W tej fazie znajduje się punkt w którym parcie jest największe. Faza trzecia - faza zmniejszania się parcia bocznego. WZÓR ACI
oznaczenia:
R - prędkość betonowania [m/h]
T - temperatura mieszanki betonowej w deskowaniu [˚C]
h - wysokość słupa betonu ponad rozpatrywanym poziomem, [m]
w - jednostkowa masa mieszanki betonowej [kg/m3]
Cw - współczynnik masy jednostkowej
Cc - współczynnik dodatków chemicznych
rok 1958
dla słupów:
p = 7,2 +785 R/ (T+17,8) ale nie więcej niż 144 kN/m2 dla ścian:
prędkość betonowania poniżej 2 m/h
p = 7,2 + 785 R / (T + 17,8)
prędkość betonowania powyżej 2 m/h
p = 36 + 244 R / (T + 17,8) ale nie więcej niż 95,8 kN/m2
rok 1963
dla ścian: prędkość betonowania powyżej 2 m/h
p = 7,2 + 1156 / (T + 17,8) + 244 R / (T + 17,8)
rok 1978
dla ścian: prędkość betonowania powyżej 3 m/h
p = 23,5 h
rok 1988
wielkość porównawcza parcia (dla przypadku podstawowego, gdy mieszanka bez dodatków, w=2400 kg/m3, stożek opadowy do 100 mm, wibrowana standardowo do 1,2 m)
pp = w h modyfikacje - dla innych warunków betonowania:
dla słupów:
p = Cw Cc [7,2 + 785 R / (T + 17,8)] (nie więcej niż pp, maximum 150CwCc kN/m2, minimum 30Cw kN/m2)
dla ścian:
p = Cw Cc [7,2 + 1156 / (T + 17,8) + 244 R / (T + 17,8)] (nie więcej niż pp, maximum 100CwCc kN/m2, minimum 30Cw kN/m2)
