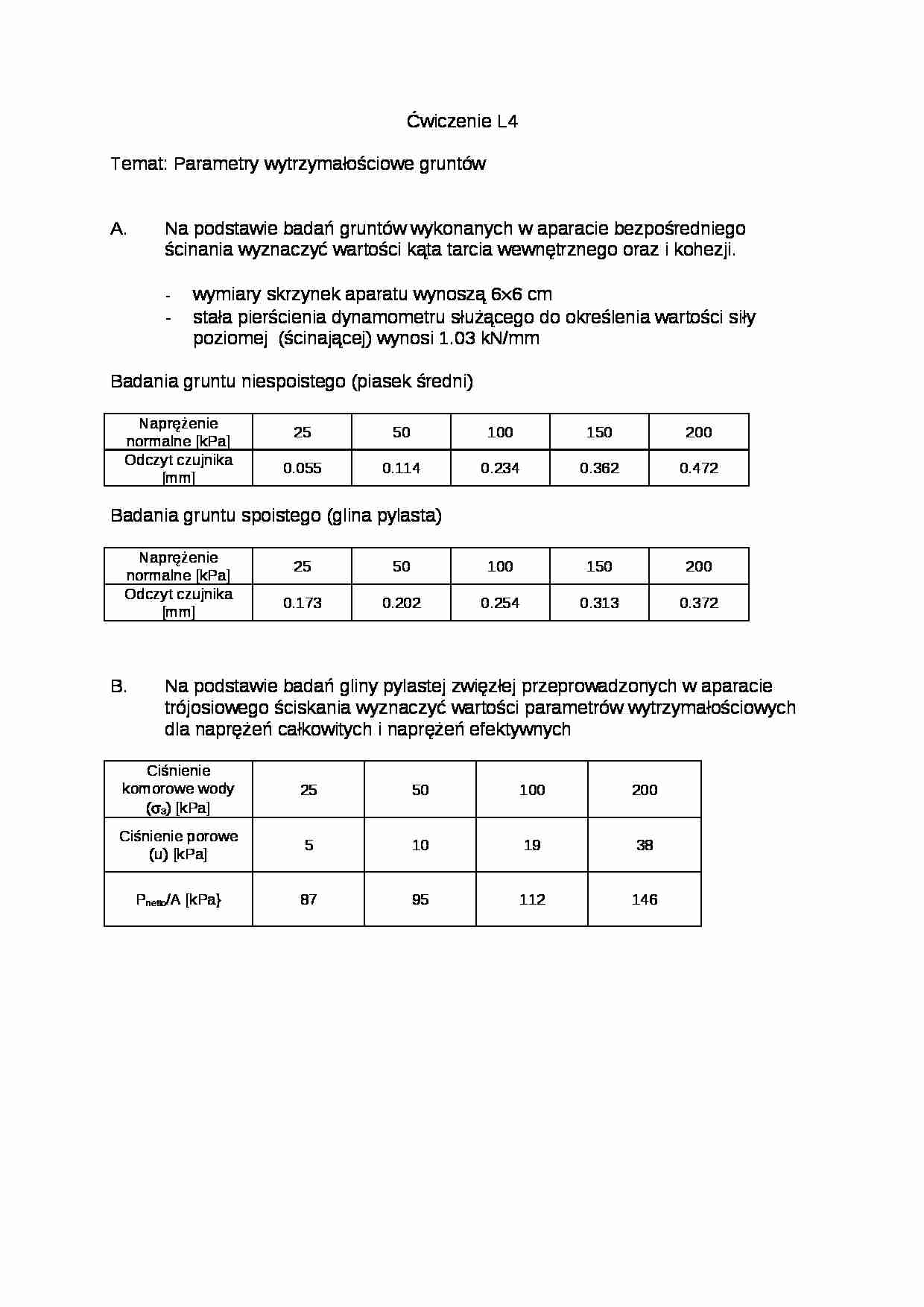

Parametry wytrzymałościowe gruntów-karta do sprawozdania L4 - strona 1

Fragment notatki:

Ćwiczenie L4
Temat: Parametry wytrzymałościowe gruntów
Na podstawie badań gruntów wykonanych w aparacie bezpośredniego ścinania wyznaczyć wartości kąta tarcia wewnętrznego oraz i kohezji.
wymiary skrzynek aparatu wynoszą 6×6 cm
stała pierścienia dynamometru służącego do określenia wartości siły poziomej (ścinającej) wynosi 1.03 kN/mm
Badania gruntu niespoistego (piasek średni)
Naprężenie normalne [kPa]
25
50
100
150
200
Odczyt czujnika
[mm]
0.055
0.114
0.234
0.362
0.472
Badania gruntu spoistego (glina pylasta)
Naprężenie normalne [kPa]
25
50
100
150
200
Odczyt czujnika
[mm]
0.173
0.202
0.254
0.313
0.372
Na podstawie badań gliny pylastej zwięzłej przeprowadzonych w aparacie trójosiowego ściskania wyznaczyć wartości parametrów wytrzymałościowych dla naprężeń całkowitych i naprężeń efektywnych
Ciśnienie komorowe wody (σ3) [kPa]
25
50
100
200
Ciśnienie porowe (u) [kPa]
5
10
19
38
Pnetto/A [kPa}
87
95
112
146
