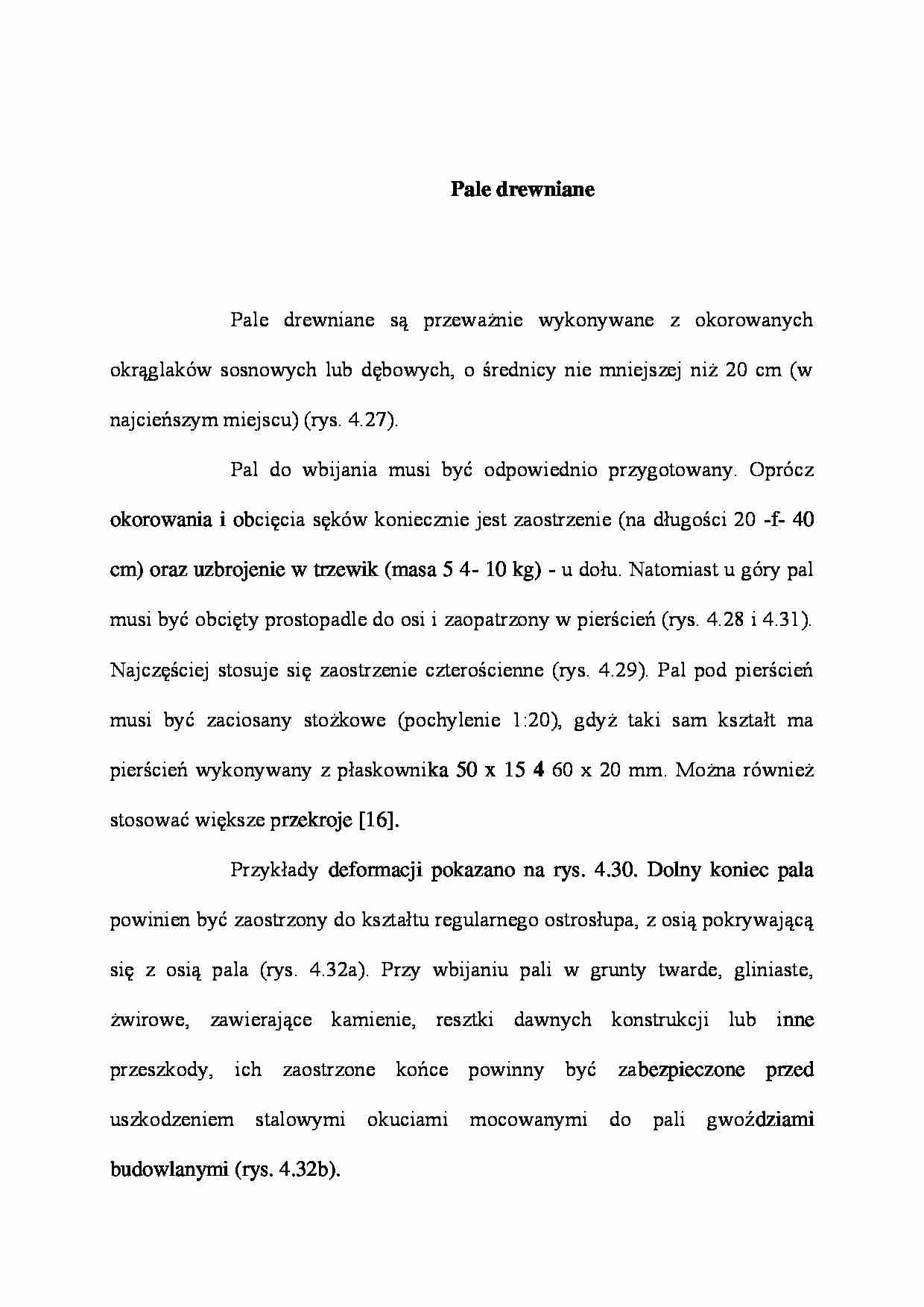

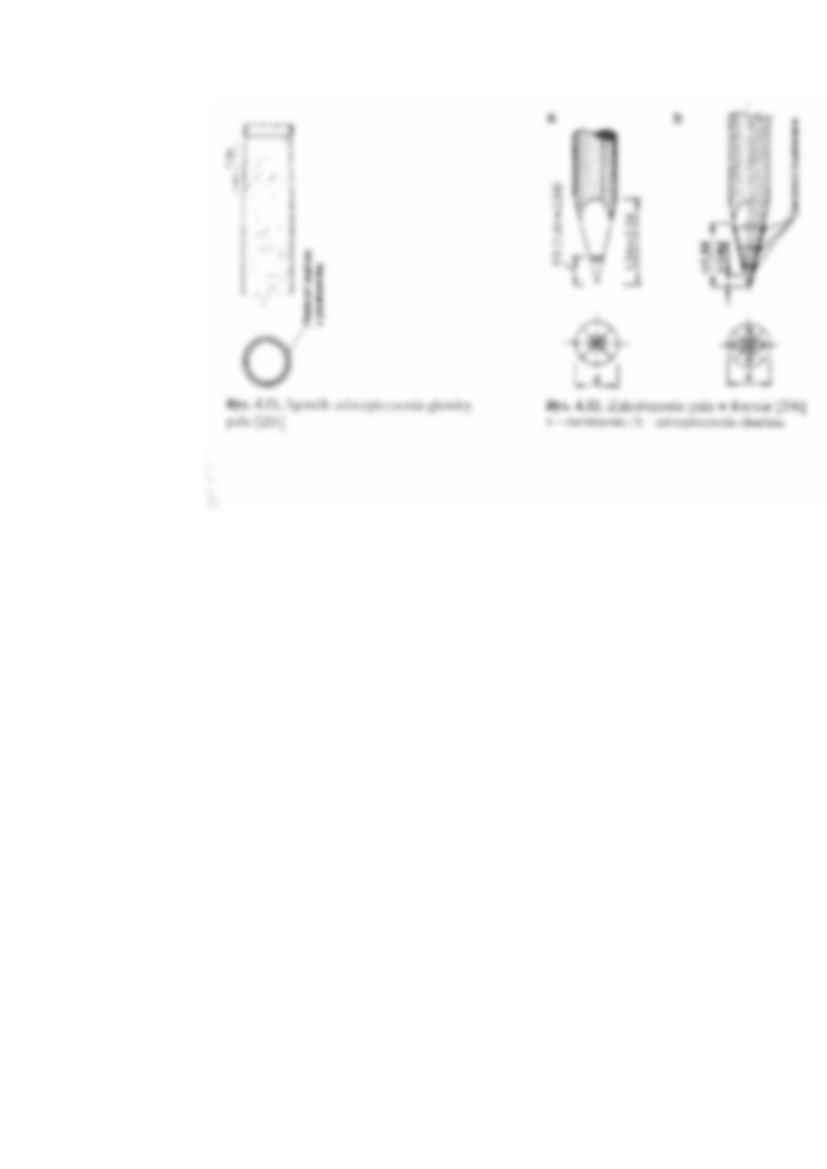

Pale drewniane - wykład - strona 1 Pale drewniane - wykład - strona 2 Pale drewniane - wykład - strona 3

Fragment notatki:

Pale drewniane
Pale drewniane są przeważnie wykonywane z okorowanych okrąglaków sosnowych lub dębowych, o średnicy nie mniejszej niż 20 cm (w najcieńszym miejscu) (rys. 4.27).
Pal do wbijania musi być odpowiednio przygotowany. Oprócz okorowania i ob­cięcia sęków koniecznie jest zaostrzenie (na długości 20 -f- 40 cm) oraz uzbrojenie w trzewik (masa 5 4- 10 kg) - u dołu. Natomiast u góry pal musi być obcięty prosto­padle do osi i zaopatrzony w pierścień (rys. 4.28 i 4.31). Najczęściej stosuje się zaostrzenie czterościenne (rys. 4.29). Pal pod pierścień musi być zaciosany stożko­we (pochylenie 1:20), gdyż taki sam kształt ma pierścień wykonywany z płaskowni­ka 50 x 15 4 60 x 20 mm. Można również stosować większe przekroje [16]. Przykłady deformacji pokazano na rys. 4.30. Dolny koniec pala powinien być zaostrzony do kształtu regularnego ostrosłupa, z osią pokrywającą się z osią pala (rys. 4.32a). Przy wbijaniu pali w grunty twarde, gliniaste, żwirowe, zawierające kamienie, resztki dawnych konstrukcji lub inne przeszkody, ich zaostrzone końce powinny być za­bezpieczone przed uszkodzeniem stalowymi okuciami mocowanymi do pali gwoź­dziami budowlanymi (rys. 4.32b).
... zobacz całą notatkę
