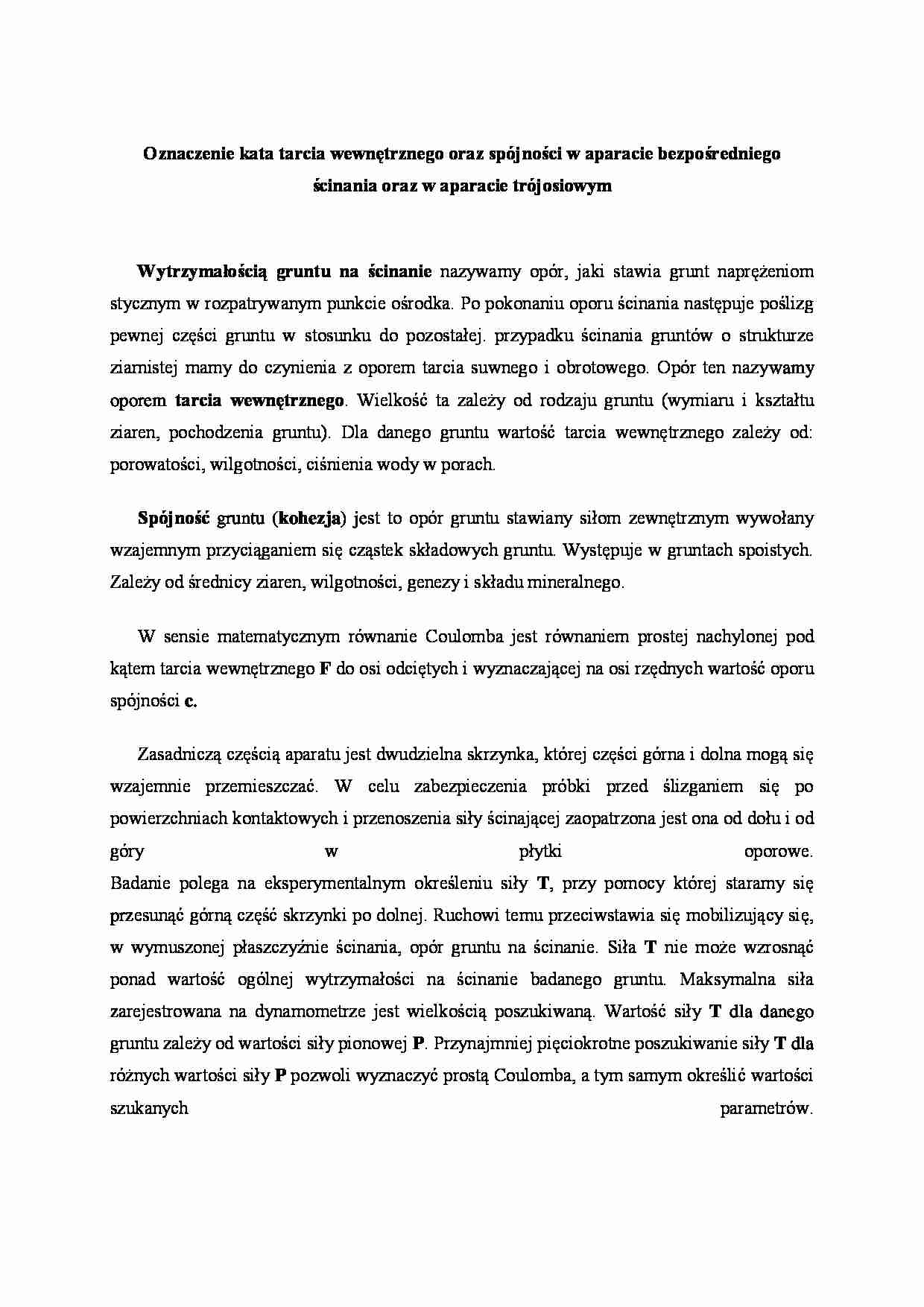

Oznaczenie kata tarcia wewnętrznego - omówienie  - strona 1

Fragment notatki:

Oznaczenie kata tarcia wewnętrznego oraz spójności w aparacie bezpośredniego ścinania oraz w aparacie trójosiowym
Wytrzymałością gruntu na ścinanie nazywamy opór, jaki stawia grunt naprężeniom stycznym w rozpatrywanym punkcie ośrodka. Po pokonaniu oporu ścinania następuje poślizg pewnej części gruntu w stosunku do pozostałej. przypadku ścinania gruntów o strukturze ziarnistej mamy do czynienia z oporem tarcia suwnego i obrotowego. Opór ten nazywamy oporem tarcia wewnętrznego. Wielkość ta zależy od rodzaju gruntu (wymiaru i kształtu ziaren, pochodzenia gruntu). Dla danego gruntu wartość tarcia wewnętrznego zależy od: porowatości, wilgotności, ciśnienia wody w porach. Spójność gruntu (kohezja) jest to opór gruntu stawiany siłom zewnętrznym wywołany wzajemnym przyciąganiem się cząstek składowych gruntu. Występuje w gruntach spoistych. Zależy od średnicy ziaren, wilgotności, genezy i składu mineralnego. W sensie matematycznym równanie Coulomba jest równaniem prostej nachylonej pod kątem tarcia wewnętrznego F do osi odciętych i wyznaczającej na osi rzędnych wartość oporu spójności c. Zasadniczą częścią aparatu jest dwudzielna skrzynka, której części górna i dolna mogą się wzajemnie przemieszczać. W celu zabezpieczenia próbki przed ślizganiem się po powierzchniach kontaktowych i przenoszenia siły ścinającej zaopatrzona jest ona od dołu i od góry w płytki oporowe. Badanie polega na eksperymentalnym określeniu siły T, przy pomocy której staramy się przesunąć górną część skrzynki po dolnej. Ruchowi temu przeciwstawia się mobilizujący się, w wymuszonej płaszczyźnie ścinania, opór gruntu na ścinanie. Siła T nie może wzrosnąć ponad wartość ogólnej wytrzymałości na ścinanie badanego gruntu. Maksymalna siła zarejestrowana na dynamometrze jest wielkością poszukiwaną. Wartość siły T dla danego gruntu zależy od wartości siły pionowej P. Przynajmniej pięciokrotne poszukiwanie siły T dla różnych wartości siły P pozwoli wyznaczyć prostą Coulomba, a tym samym określić wartości szukanych parametrów. ... zobacz całą notatkę
