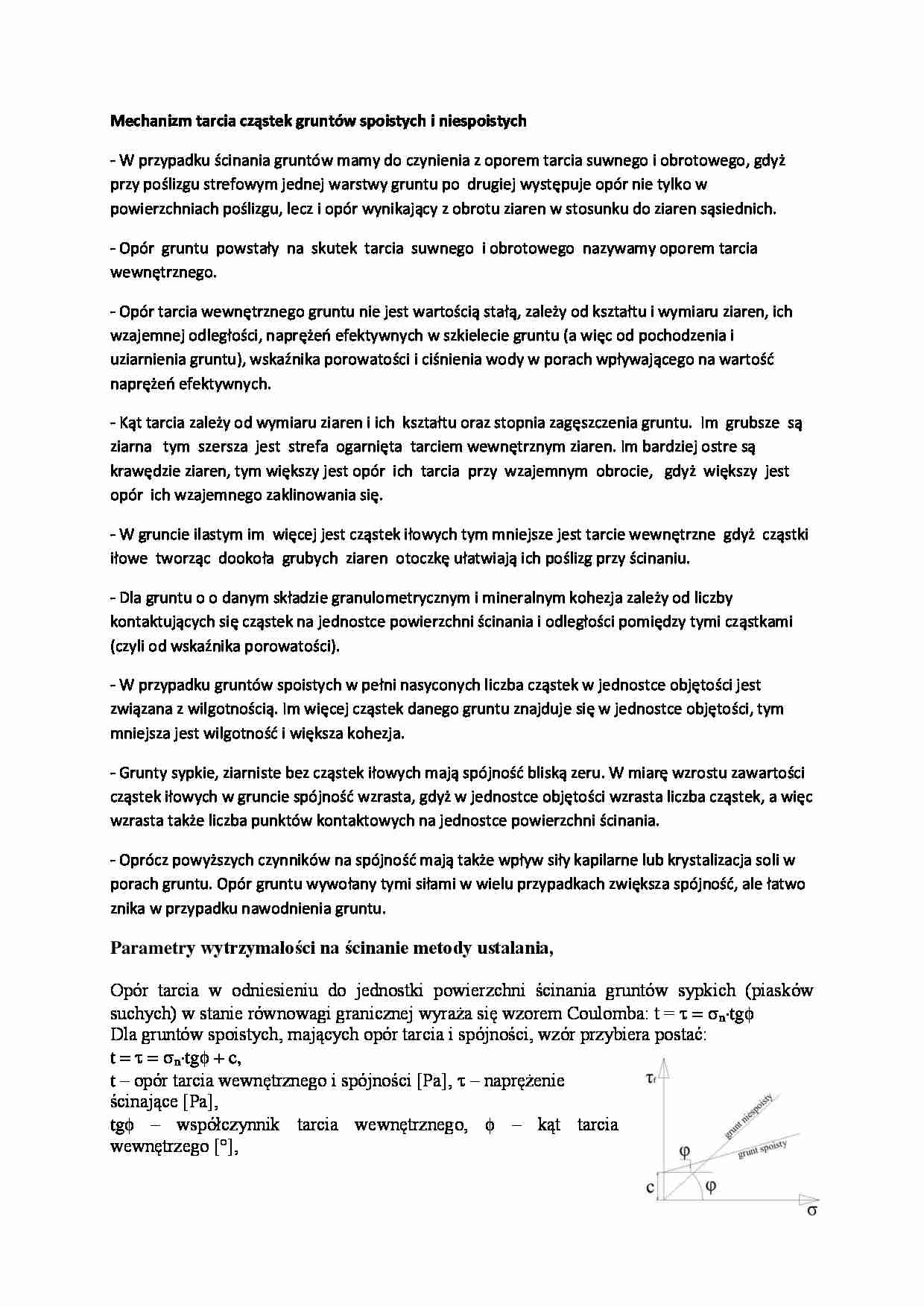

Mechanizm tarcia cząstek gruntów spoistych i niespoistych - W przypadku ścinania gruntów mamy do czynienia z oporem tarcia suwnego i obrotowego, gdyż przy poślizgu strefowym jednej warstwy gruntu po drugiej występuje opór nie tylko w powierzchniach poślizgu, lecz i opór wynikający z obrotu ziaren w stosunku do ziaren sąsiednich.
- Opór gruntu powstały na skutek tarcia suwnego i obrotowego nazywamy oporem tarcia wewnętrznego.
- Opór tarcia wewnętrznego gruntu nie jest wartością stałą, zależy od kształtu i wymiaru ziaren, ich wzajemnej odległości, naprężeń efektywnych w szkielecie gruntu (a więc od pochodzenia i uziarnienia gruntu), wskaźnika porowatości i ciśnienia wody w porach wpływającego na wartość naprężeń efektywnych.
- Kąt tarcia zależy od wymiaru ziaren i ich kształtu oraz stopnia zagęszczenia gruntu. Im grubsze są ziarna tym szersza jest strefa ogarnięta tarciem wewnętrznym ziaren. Im bardziej ostre są krawędzie ziaren, tym większy jest opór ich tarcia przy wzajemnym obrocie, gdyż większy jest opór ich wzajemnego zaklinowania się.
- W gruncie ilastym im więcej jest cząstek iłowych tym mniejsze jest tarcie wewnętrzne gdyż cząstki iłowe tworząc dookoła grubych ziaren otoczkę ułatwiają ich poślizg przy ścinaniu.
- Dla gruntu o o danym składzie granulometrycznym i mineralnym kohezja zależy od liczby kontaktujących się cząstek na jednostce powierzchni ścinania i odległości pomiędzy tymi cząstkami (czyli od wskaźnika porowatości).
- W przypadku gruntów spoistych w pełni nasyconych liczba cząstek w jednostce objętości jest związana z wilgotnością. Im więcej cząstek danego gruntu znajduje się w jednostce objętości, tym mniejsza jest wilgotność i większa kohezja.
- Grunty sypkie, ziarniste bez cząstek iłowych mają spójność bliską zeru. W miarę wzrostu zawartości cząstek iłowych w gruncie spójność wzrasta, gdyż w jednostce objętości wzrasta liczba cząstek, a więc wzrasta także liczba punktów kontaktowych na jednostce powierzchni ścinania.
- Oprócz powyższych czynników na spójność mają także wpływ siły kapilarne lub krystalizacja soli w porach gruntu. Opór gruntu wywołany tymi siłami w wielu przypadkach zwiększa spójność, ale łatwo znika w przypadku nawodnienia gruntu.
Parametry wytrzymałości na ścinanie metody ustalania,
Opór tarcia w odniesieniu do jednostki powierzchni ścinania gruntów sypkich (piasków suchych) w stanie równowagi granicznej wyraża się wzorem Coulomba: t = = σntg
Dla gruntów spoistych, mających opór tarcia i spójności, wzór przybiera postać: t = = σntg + c, t - opór tarcia wewnętrznego i spójności [Pa], - naprężenie ścinające [Pa],
(…)
… wewnętrznego i spójności, czyli musi być spełniony warunek > t.
Na podstawie powyższych wzorów można stwierdzić, że wytrzymałość gruntu na ścinanie jest funkcją kąta tarcia wewnętrznego, spójności i naprężenia normalnego do płaszczyzny ścinania. Znajomość wytrzymałości gruntu na ścinanie jest niezbędna podczas wyznaczania wartości normowych obciążeń jednostkowych podłoża na podstawie naprężeń granicznych, przy projektowaniu skarp wykopów lub nasypów, do obliczania parcia gruntu na mury oporowe itp.
Opor tarcia wewnętrznego. Wielkość ta zależy od rodzaju gruntu (wymiaru i kształtu ziaren, pochodzenia gruntu). Dla danego gruntu wartość tarcia wewnętrznego zależy od: porowatości, wilgotności, ciśnienia wody w porach.
Spójność gruntu (kohezja) jest to opór gruntu stawiany siłom zewnętrznym wywołany wzajemnym…
