1. Ogólna charakterystyka
Przedmiotem opracowania jest projekt wstępny hali przemysłowej w systemie FF.
Hala jest obiektem jednokondygnacyjnym, dwunawowym o wymiarach ogólnych zewnętrznych rzutu poziomego 36 × 60,55 m i rozstawie podłużnym słupów 6m.
Powierzchnia zabudowy wynosi 2179,8 m2. Wysokość do kalenicy dachu wynosi 7,95 m, wysokość w świetle 6m. Kubatura hali jest równa 17329,41 m3.
Segmenty podzielone są dylatacją 15 cm.
Hala posiada ustrój nośny poprzeczny płaski. Elementy ustroju stanowią słupy prefabrykowane połączone przegubowo z opartymi na nich dźwigarami
Przewidziano następujące warstwy posadzki o grubościach:
wylewka cementowa – 3cm
płyta żelbetowa - 20cm
folia budowlana
podkład betonowy (B15) – 15 cm
warstwa pospółki – 15 cm
Zaprojektowano stropodach pełny z klasycznym układem warstw:
3 × papa termozgrzewalna
Twardy styropian – 10 cm
Folia budowlana
Płyta dachowa PZFF-2 – 3cm

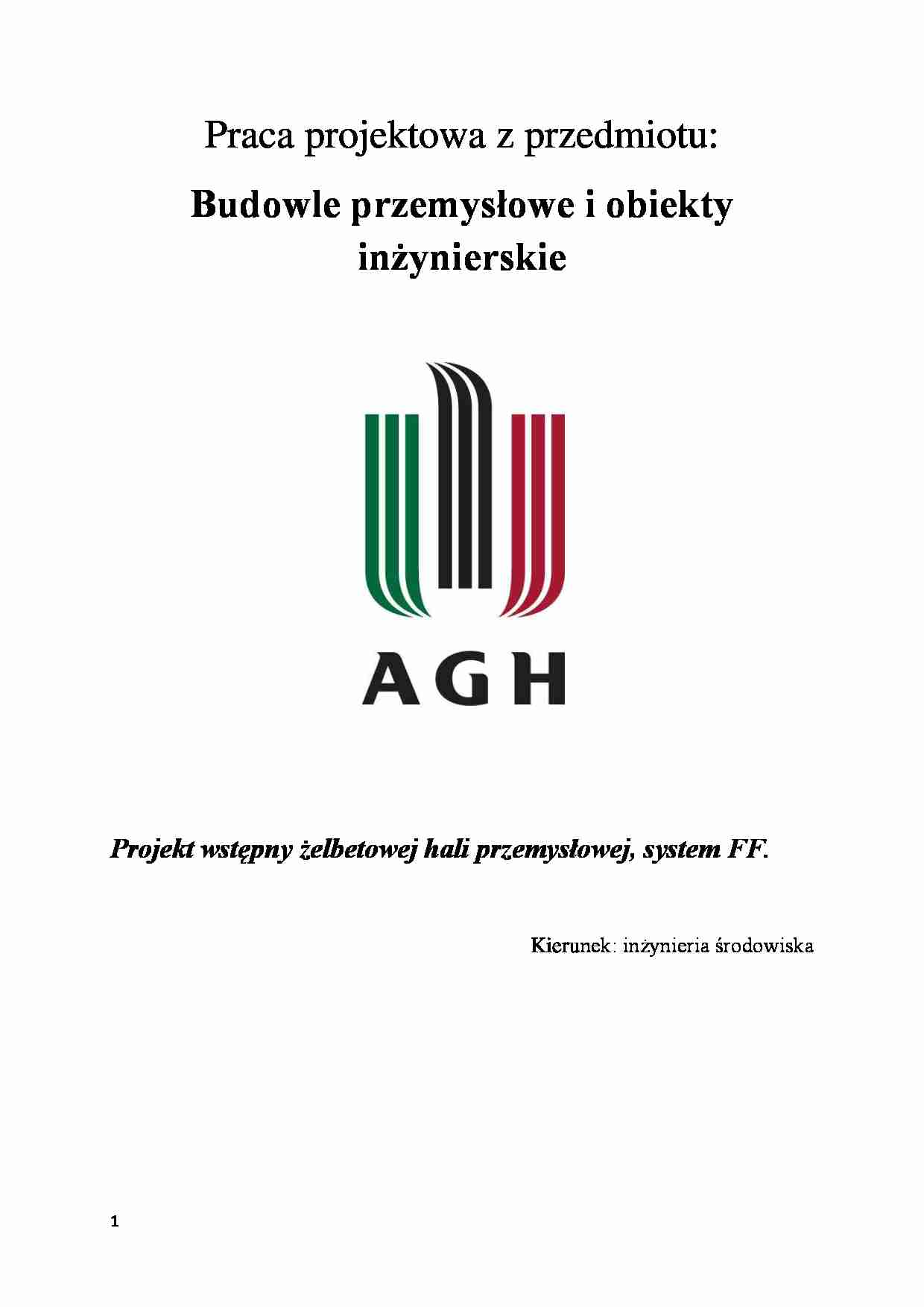

Praca projektowa z przedmiotu:
Budowle przemysłowe i obiekty inżynierskie
Projekt wstępny żelbetowej hali przemysłowej, system FF.
Kierunek: inżynieria środowiska Ogólna charakterystyka
Przedmiotem opracowania jest projekt wstępny hali przemysłowej w systemie FF.
Hala jest obiektem jednokondygnacyjnym, dwunawowym o wymiarach ogólnych zewnętrznych rzutu poziomego 36 × 60,55 m i rozstawie podłużnym słupów 6m.
Powierzchnia zabudowy wynosi 2179,8 m2. Wysokość do kalenicy dachu wynosi 7,95 m, wysokość w świetle 6m. Kubatura hali jest równa 17329,41 m3.
Segmenty podzielone są dylatacją 15 cm. Hala posiada ustrój nośny poprzeczny płaski. Elementy ustroju stanowią słupy prefabrykowane połączone przegubowo z opartymi na nich dźwigarami strunobetonowymi. Słupy zamocowane są w kielichowych stopach fundamentowych. Przewidziano transport wewnętrzny suwnicowy podwieszony. Opis konstrukcji
Fundamenty
Stopy żelbetowe monolityczne kielichowe o poziomie posadowienia -1,73 m od poziomu posadzki. Fundament
Wymiary rzutu poziomego [cm]
Wysokość [cm]
F1
300×200
110
F2
200×200
110
F3 312×200
110
F4 - stopa przydylatacyjna
312×400
110
F5 - stopa przydylatacyjna
300×400
110
Belka podsuwnicowa o wymiarach 180×60×600 wykonana z betonu B20.
Słupy
Zaprojektowano słupy o stałej geometrii, przekroju prostokątnym oraz wysokości w świetle kondygnacji 6m. Oznaczenie
Wymiar rzutu poziomego [cm]
Wysokość [cm]
S.1.3
60×40
733
S.1.1
40×40
733
S.1.4
70×40
733
Przekrycie
Główny dźwigar o przekroju dwuteowym, rozpiętości 18m oraz wysokości 1,4m. Płyty dachowe żelbetowe o rozmiarach 1,5 ×6m. Spadek połaci dachowej wynosi 5 %. Elementy drugorzędne
3.1 Ściany Obudowę ścian stanowią prefabrykaty z betonu komórkowego o przekroju poprzecznym 24×120 raz 24×60. 3.2 Elementy okienne
Okna o wymiarach zewnętrzne przekroju poprzecznego 20×120, otwierane do wnętrza hali. Ościeżnice wykonane są z hutniczych kształtowników giętych na zimno. Ramy skrzydeł okiennych wykonane z kształtowników gorąco walcowanych. Poszczególne elementy zestawu wypełnione są materiałem termoizolacyjnym.
3.3 Dylatacje
Zastosowano dylatacje rozmieszczone w kierunku podłużnym o szerokości 0,55m. 3.4 Posadzka i pokrycie dachowe
