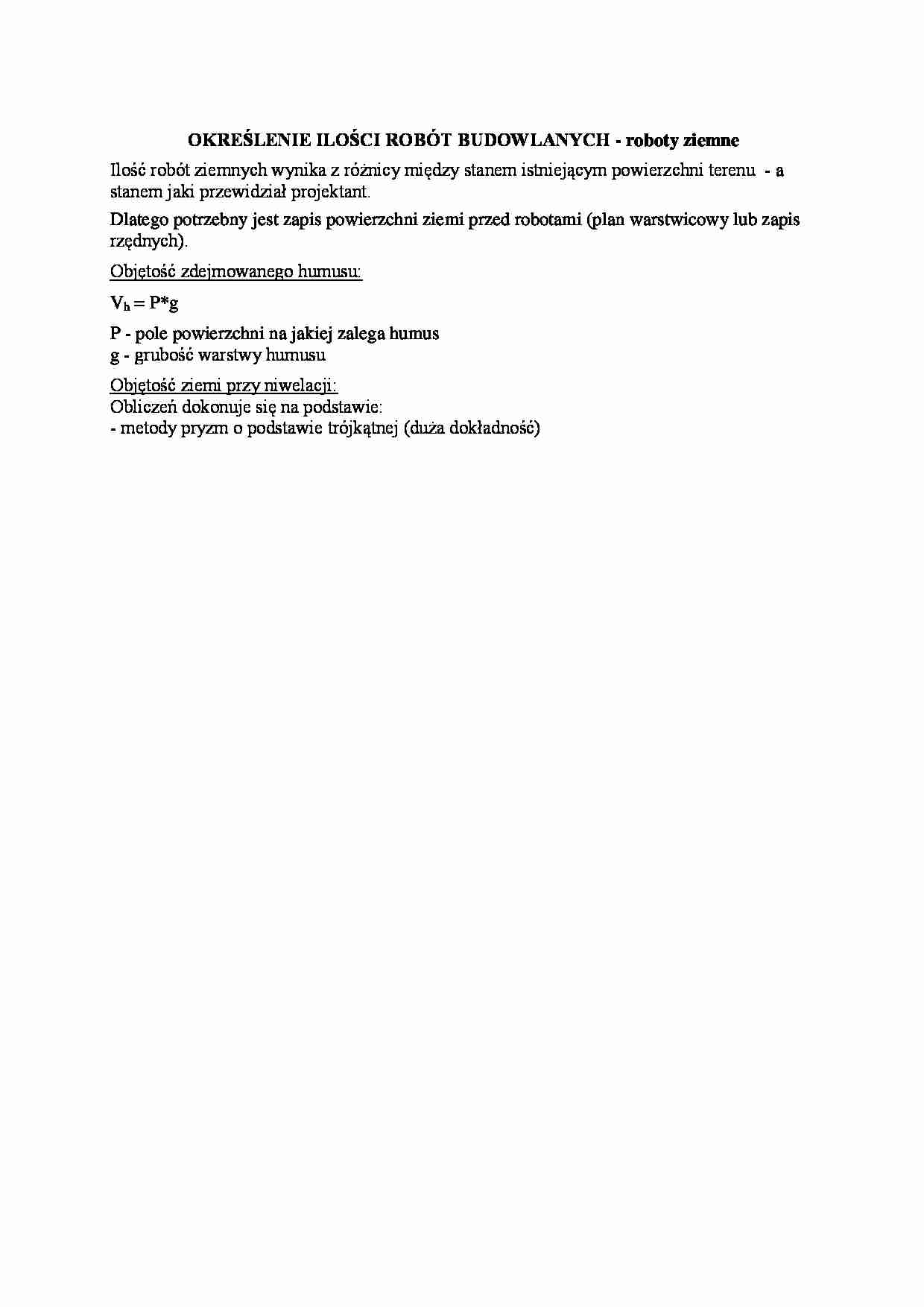

OKREŚLENIE ILOŚCI ROBÓT BUDOWLANYCH - roboty ziemne
Ilość robót ziemnych wynika z różnicy między stanem istniejącym powierzchni terenu - a stanem jaki przewidział projektant. Dlatego potrzebny jest zapis powierzchni ziemi przed robotami (plan warstwicowy lub zapis rzędnych). Objętość zdejmowanego humusu:
Vh = P*g
P - pole powierzchni na jakiej zalega humus
g - grubość warstwy humusu
Objętość ziemi przy niwelacji:
Obliczeń dokonuje się na podstawie:
- metody pryzm o podstawie trójkątnej (duża dokładność)
objętość graniastosłupa
V = (h1+h2+h3) *a2 / 6
w przypadku trójkątów przeciętych niweletą:
V = Vr Vn = (a2 * h33) / (h1+h3) * (h3+h2) * 1/6 Vw = Vr - Vn - metody pryzm o podstawie kwadratowej (mniejsza dokładność)
a) Vw = (AE+BF) / 2 * a * (hA+hB) / 4
Vn = (CE+DF) / 2 * a * (hC+hD) / 4
gdzie:
AE = a * hA / (hA+hC) CE = a - AE BF = a * hB / (hA+hD) DF = a - BF
b) Vr - jak w metodzie pryzm o podstawie trójkątnej
Vn = 1/3 * 1/2 * (ED*FD) * hD Vw = Vr - Vn c) kwadrat w nasypie lub w wykopie
V = a2 * (hA+hB+hC+hD) / 4
w metodzie kwadratów należy posłużyć się tabelą:
Nr
bok a
rzędna środka ciężkości
rzędna niwelety
a2 H - H0 WYKOP
+
NASYP
-
1
+
2
+
3
+
-
-
Objętość ziemi przy wykopie pod fundament budynku:
wzór Simpsona
A1 = c*d; A2 = a*b; A0 = (a+c)/2 + (b+d)/2
V = (A1+A2+4A0)*h/6
