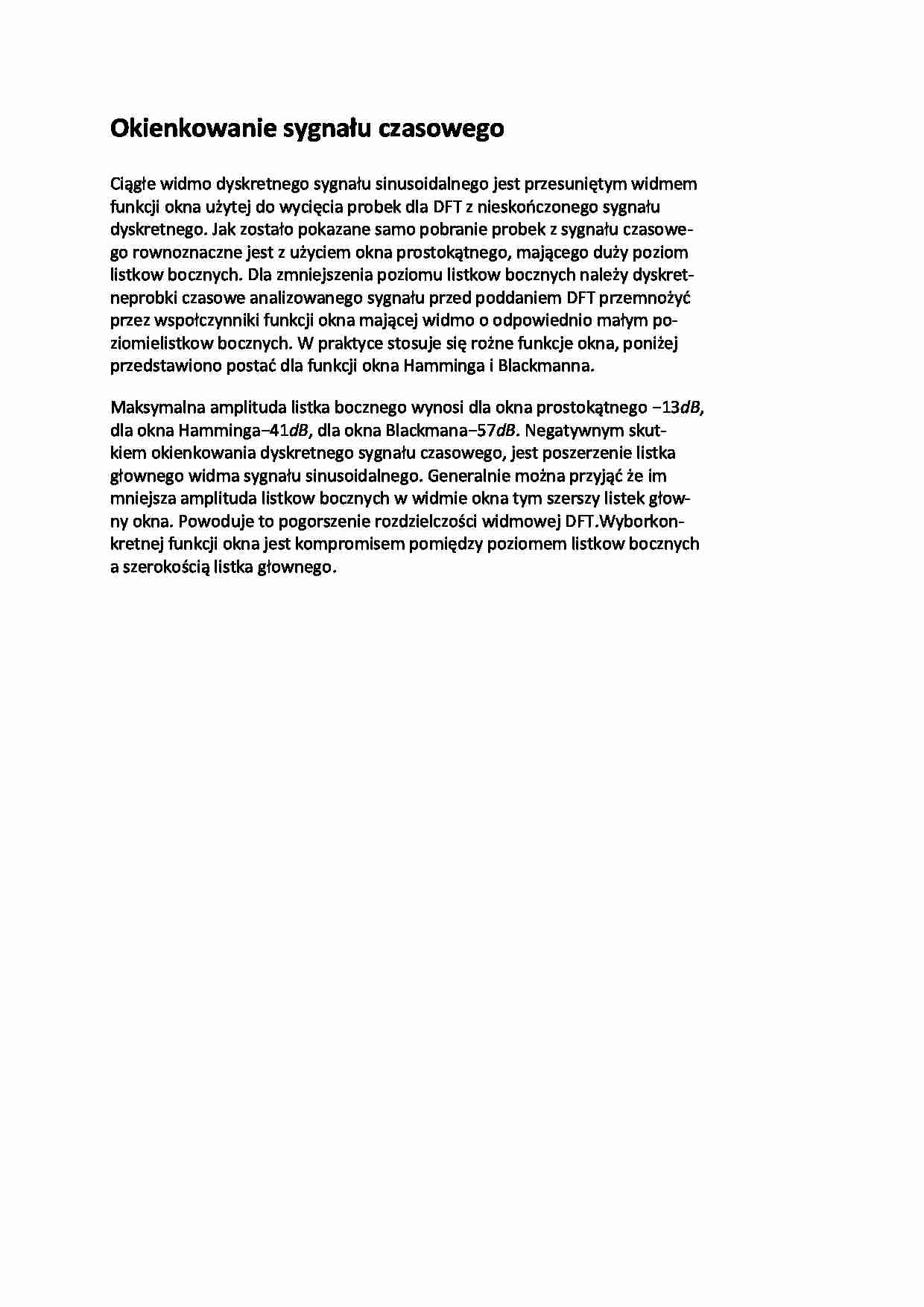

Okienkowanie sygnału czasowego - wykład - strona 1

Fragment notatki:

Okienkowanie sygnału czasowego Ciągłe widmo dyskretnego sygnału sinusoidalnego jest przesuniętym widmem
funkcji okna użytej do wycięcia probek dla DFT z nieskończonego sygnału
dyskretnego. Jak zostało pokazane samo pobranie probek z sygnału czasowe-
go rownoznaczne jest z użyciem okna prostokątnego, mającego duży poziom
listkow bocznych. Dla zmniejszenia poziomu listkow bocznych należy dyskret-
ne probki czasowe analizowanego sygnału przed poddaniem DFT przemnożyć
przez wspołczynniki funkcji okna mającej widmo o odpowiednio małym po-
ziomie listkow bocznych. W praktyce stosuje się rożne funkcje okna, poniżej
przedstawiono postać dla funkcji okna Hamminga i Blackmanna.
Maksymalna amplituda listka bocznego wynosi dla okna prostokątnego − 13 dB ,
dla okna Hamminga − 41 dB , dla okna Blackmana − 57 dB . Negatywnym skut-
kiem okienkowania dyskretnego sygnału czasowego, jest poszerzenie listka
głownego widma sygnału sinusoidalnego. Generalnie można przyjąć że im
mniejsza amplituda listkow bocznych w widmie okna tym szerszy listek głow-
ny okna. Powoduje to pogorszenie rozdzielczości widmowej DFT.Wybor kon-
kretnej funkcji okna jest kompromisem pomiędzy poziomem listkow bocznych
a szerokością listka głownego.
