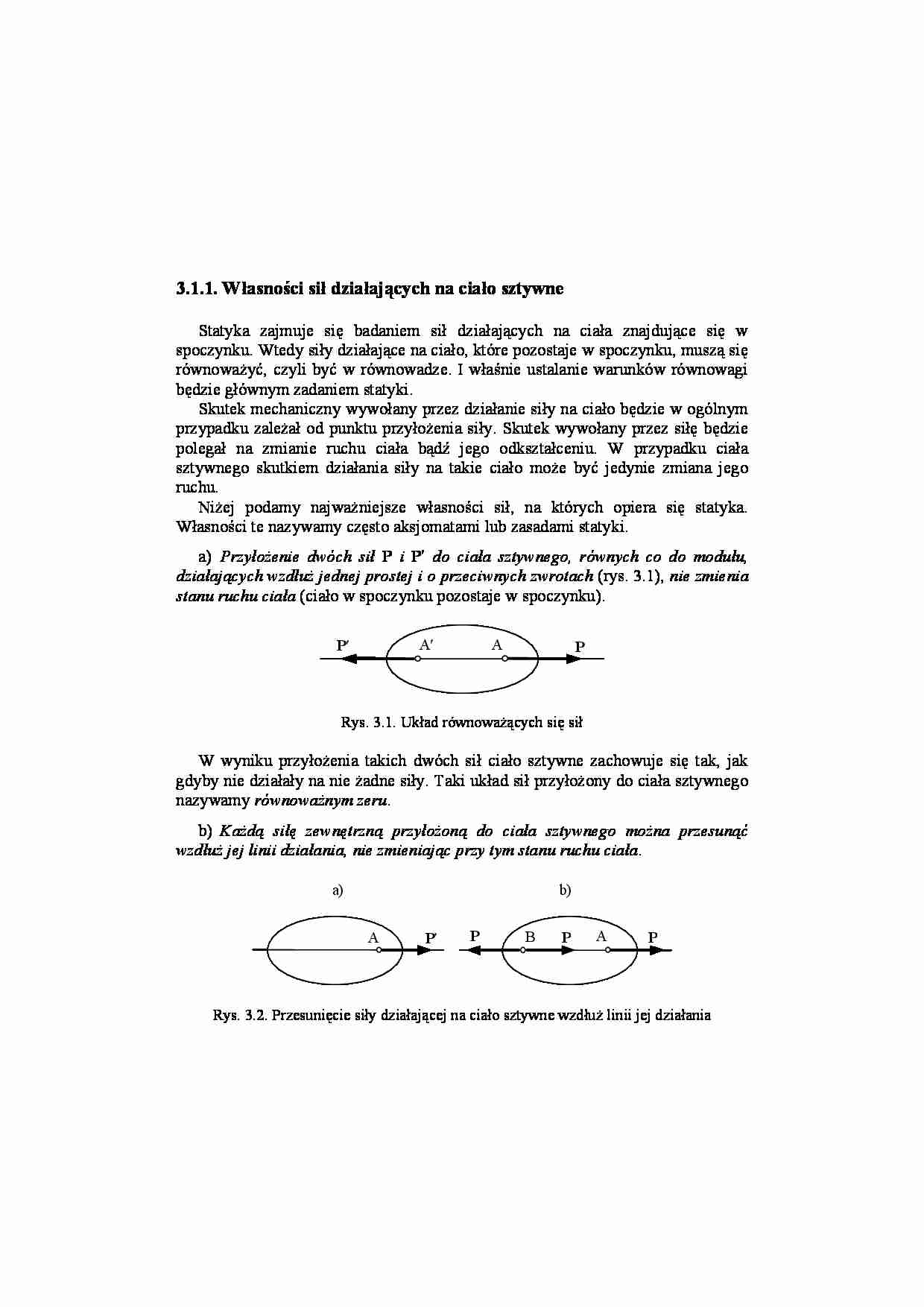

Ogólne zasady statyki - strona 1 Ogólne zasady statyki - strona 2 Ogólne zasady statyki - strona 3

Fragment notatki:


3.1.1. Własności sił działających na ciało sztywne      Statyka zajmuje się badaniem sił działających na ciała znajdujące się w  spoczynku. Wtedy siły działające na ciało, które pozostaje w spoczynku, muszą się  równoważyć, czyli być w równowadze. I właśnie ustalanie warunków równowagi  będzie głównym zadaniem statyki.    Skutek mechaniczny wywołany przez działanie siły na ciało będzie w ogólnym  przypadku zależał od punktu przyłożenia siły. Skutek wywołany przez siłę będzie  polegał na zmianie ruchu ciała bądź jego odkształceniu. W przypadku ciała  sztywnego skutkiem działania siły na takie ciało może być jedynie zmiana jego  ruchu.   Niżej podamy najważniejsze własności sił, na których opiera się statyka.  Własności te nazywamy często aksjomatami lub zasadami statyki.  a)   Przyłożenie dwóch sił   P  i  P ′  do ciała sztywnego, równych co do modułu,  działających wzdłuż jednej prostej i o przeciwnych zwrotach  (rys. 3.1),  nie zmienia  stanu ruchu ciała  (ciało w spoczynku pozostaje w spoczynku).      P ′  P A ′  A     Rys. 3.1. Układ równoważących się sił     W  wyniku  przyłożenia takich dwóch sił ciało sztywne zachowuje się tak, jak  gdyby nie działały na nie żadne siły. Taki układ sił przyłożony do ciała sztywnego  nazywamy  równoważnym zeru .    b)   Każdą siłę zewnętrzną przyłożoną do ciała sztywnego można przesunąć  wzdłuż jej linii działania, nie zmieniając przy tym stanu ruchu ciała .      P P   B A P a)  b) A  P ′     Rys. 3.2. Przesunięcie siły działającej na ciało sztywne wzdłuż linii jej działania              Załóżmy, ze siła  P  jest przyłożona do ciała sztywnego w punkcie A, jak na  rys. 3.2a. Do dowolnego punktu B leżącego na linii działania tej siły przyłóżmy  dwie równoważące się siły  P  i  P ′ = – P , czyli  układ zerowy (rys. 3.2b). Widzimy,  że siły  P  i  P ′ przyłożone odpowiednio w punktach A i B tworzą układ zerowy,  zatem można je pominąć. W efekcie zostaje nam jedynie siła  P  przyłożona w  punkcie  B.  Z przeprowadzonego wywodu wynika, że siła zewnętrzna działająca na ciało  sztywne jest wektorem przesuwnym.    c)   Do każdego układu sił działających na ciało sztywne można dodać bez  zmiany stanu jego ruchu kilka sił o wspólnym punkcie przyłożenia, których suma  wektorowa (geometryczna) jest równa zeru .    d)   Stan ruchu ciała nie ulegnie zmianie, jeżeli kilka sił zaczepionych w jednym  punkcie zastąpimy ich sumą geometryczną,  i odwrotnie , gdy jedną siłę zastąpimy  przez kilka sił, których suma geometryczna jest równa tej sile

(…)

… można zredukować do układu
równoważnego składającego się tylko z jednej siły, czyli nie każdy układ sił będzie
miał wypadkową.
3.1.2. Warunek konieczny równowagi dowolnego układu materialnego
Rozważmy układ składający się z dowolnej liczby punktów materialnych.
W szczególnym przypadku może to być ciało sztywne (bryła sztywna), albowiem
każde ciało materialne możemy myślowo podzielić na elementy, z których każdy
można traktować w przybliżeniu jako punkt materialny. Jeżeli liczbę elementów
będziemy zwiększać nieograniczenie, a wymiary elementów będą dążyć do zera, to
ciało materialne możemy rozpatrywać jako graniczny przypadek układu punktów
materialnych.
Na poszczególne punkty rozpatrywanego układu materialnego mogą działać
siły, które dzieli się na dwie zasadnicze grupy: siły zewnętrzne i siły wewnętrzne.
Siłami zewnętrznymi będziemy nazywać siły, z jakimi na punkty rozważanego
układu działają inne punkty i ciała materialne nie należące do naszego układu. Z
kolei do sił wewnętrznych będziemy zaliczać siły wzajemnego oddziaływania
punktów materialnych należących do rozpatrywanego układu.
Z powyższego podziału wynika, że jest on względny i zależy od tego, jaki układ
sił rozpatrujemy. Na rysunku 3.3 przedstawiono układ…
… będzie w równowadze. Aby poszczególne
punkty naszego układu były w równowadze, muszą się one poruszać w inercjalnym
układzie współrzędnych ruchem jednostajnym prostoliniowym lub pozostawać w
spoczynku. W statyce interesuje nas oczywiście stan spoczynku.
Aby punkt był w równowadze zgodnie z pierwszym prawem Newtona, suma
wszystkich sił działających na ten punkt musi być równa zeru. Warunek taki musi
być spełniony…
… będzie w równowadze. Aby poszczególne
punkty naszego układu były w równowadze, muszą się one poruszać w inercjalnym
układzie współrzędnych ruchem jednostajnym prostoliniowym lub pozostawać w
spoczynku. W statyce interesuje nas oczywiście stan spoczynku.
Aby punkt był w równowadze zgodnie z pierwszym prawem Newtona, suma
wszystkich sił działających na ten punkt musi być równa zeru. Warunek taki musi
być spełniony…
