To tylko jedna z 3 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

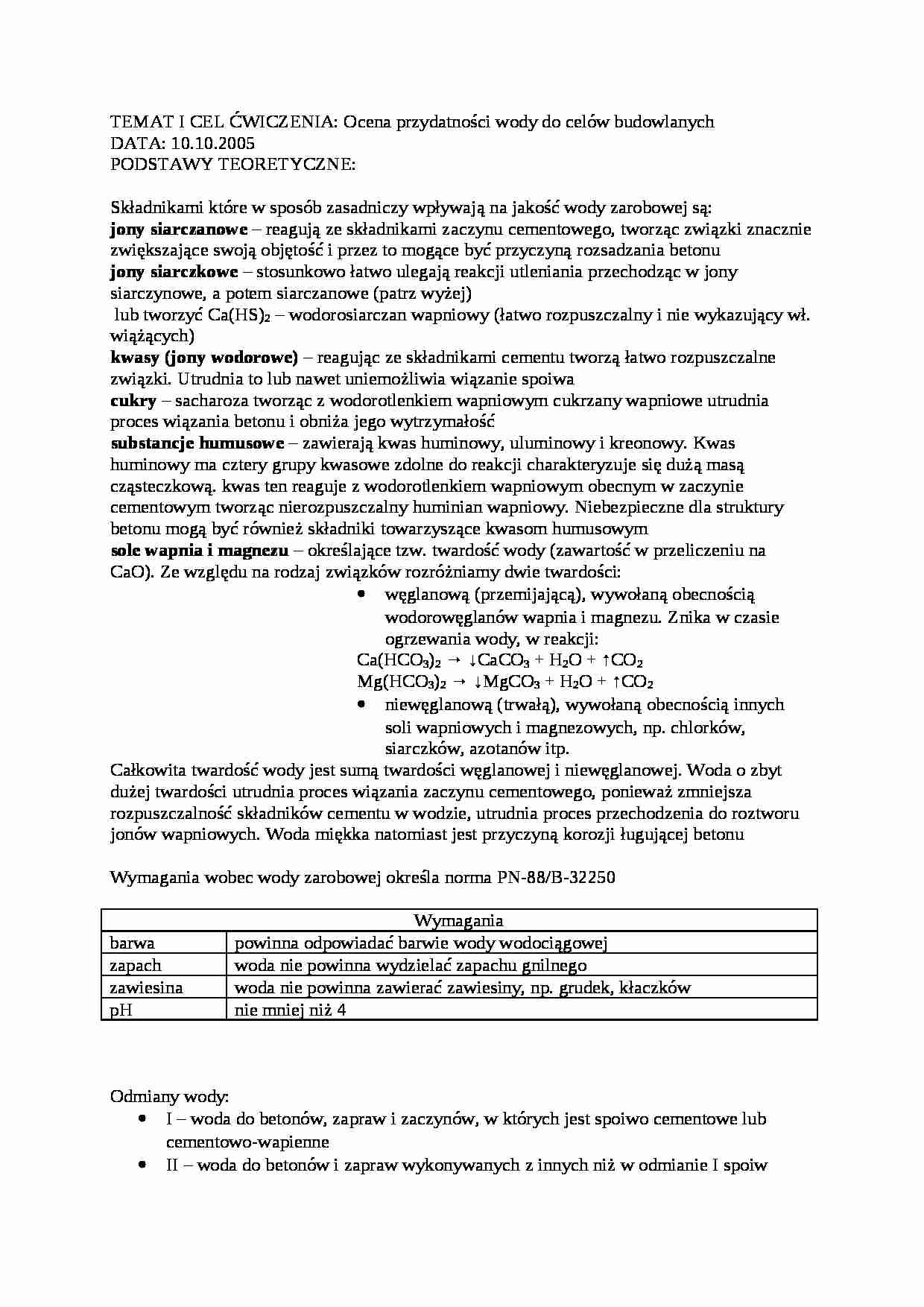

TEMAT I CEL ĆWICZENIA: Ocena przydatności wody do celów budowlanych
DATA: 10.10.2005
PODSTAWY TEORETYCZNE:
Składnikami które w sposób zasadniczy wpływają na jakość wody zarobowej są: jony siarczanowe - reagują ze składnikami zaczynu cementowego, tworząc związki znacznie zwiększające swoją objętość i przez to mogące być przyczyną rozsadzania betonu
jony siarczkowe - stosunkowo łatwo ulegają reakcji utleniania przechodząc w jony siarczynowe, a potem siarczanowe (patrz wyżej)
lub tworzyć Ca(HS) 2 - wodorosiarczan wapniowy (łatwo rozpuszczalny i nie wykazujący wł. wiążących)
kwasy (jony wodorowe) - reagując ze składnikami cementu tworzą łatwo rozpuszczalne związki. Utrudnia to lub nawet uniemożliwia wiązanie spoiwa
cukry - sacharoza tworząc z wodorotlenkiem wapniowym cukrzany wapniowe utrudnia proces wiązania betonu i obniża jego wytrzymałość
substancje humusowe - zawierają kwas huminowy, uluminowy i kreonowy. Kwas huminowy ma cztery grupy kwasowe zdolne do reakcji charakteryzuje się dużą masą cząsteczkową. kwas ten reaguje z wodorotlenkiem wapniowym obecnym w zaczynie cementowym tworząc nierozpuszczalny huminian wapniowy. Niebezpieczne dla struktury betonu mogą być również składniki towarzyszące kwasom humusowym
sole wapnia i magnezu - określające tzw. twardość wody (zawartość w przeliczeniu na CaO). Ze względu na rodzaj związków rozróżniamy dwie twardości:
węglanową (przemijającą), wywołaną obecnością wodorowęglanów wapnia i magnezu. Znika w czasie ogrzewania wody, w reakcji:
Ca(HCO 3 ) 2 → ↓CaCO 3 + H 2 O + ↑CO 2 Mg(HCO 3 ) 2 → ↓MgCO 3 + H 2 O + ↑CO 2 niewęglanową (trwałą), wywołaną obecnością innych soli wapniowych i magnezowych, np. chlorków, siarczków, azotanów itp.
Całkowita twardość wody jest sumą twardości węglanowej i niewęglanowej. Woda o zbyt dużej twardości utrudnia proces wiązania zaczynu cementowego, ponieważ zmniejsza rozpuszczalność składników cementu w wodzie, utrudnia proces przechodzenia do roztworu jonów wapniowych. Woda miękka natomiast jest przyczyną korozji ługującej betonu
Wymagania wobec wody zarobowej określa norma PN-88/B-32250
Wymagania
barwa
powinna odpowiadać barwie wody wodociągowej
zapach
woda nie powinna wydzielać zapachu gnilnego
zawiesina
woda nie powinna zawierać zawiesiny, np. grudek, kłaczków
pH
nie mniej niż 4
Odmiany wody:
I - woda do betonów, zapraw i zaczynów, w których jest spoiwo cementowe lub cementowo-wapienne
II - woda do betonów i zapraw wykonywanych z innych niż w odmianie I spoiw
(…)
…] Do probówki nalałem 5 cm3 badanej wody. Dodałem 2,5 cm3 HCl (10%) oraz 2,5 cm3 BaCl2 (10%). W wraz z rozpoczęciem dodawania uruchomiłem sekundomierz.
Wynik: Po ok. 5 s dało się zauważyć zmętnienie badanej wody, a po ok. 120 s na dnie probówki pojawia się osad.
Zawartość cukrów:
Przebieg: [Powtórzone 3-krotnie] Do zlewki o pojemności 100 cm3 odmierzyłem cylindrem 50 cm3 badanej wody i 1 cm3 kwasu solnego (HCl…
… z innych niż w odmianie I spoiw
Wymagania
Odmiana wody
I
II
siarkowodór, mg/dm3, nie więcej niż
20
+
-
siarczany, mg/dm3, nie więcej niż
600
+
-
cukry, mg/dm3, nie więcej niż
500
+
-
chlorki, mg/dm3, nie więcej niż
400
+
-
twardość ogólna, mwal/dm3, nie więcej niż
10
+
+
sucha pozostałość, mg/dm3, nie więcej niż
1500
+
+
obniżenie wytrzymałości zaprawy na zginanie lub ściskanie w stosunku do próbek zarobionych wodą…
... zobacz całą notatkę
Komentarze użytkowników (0)
