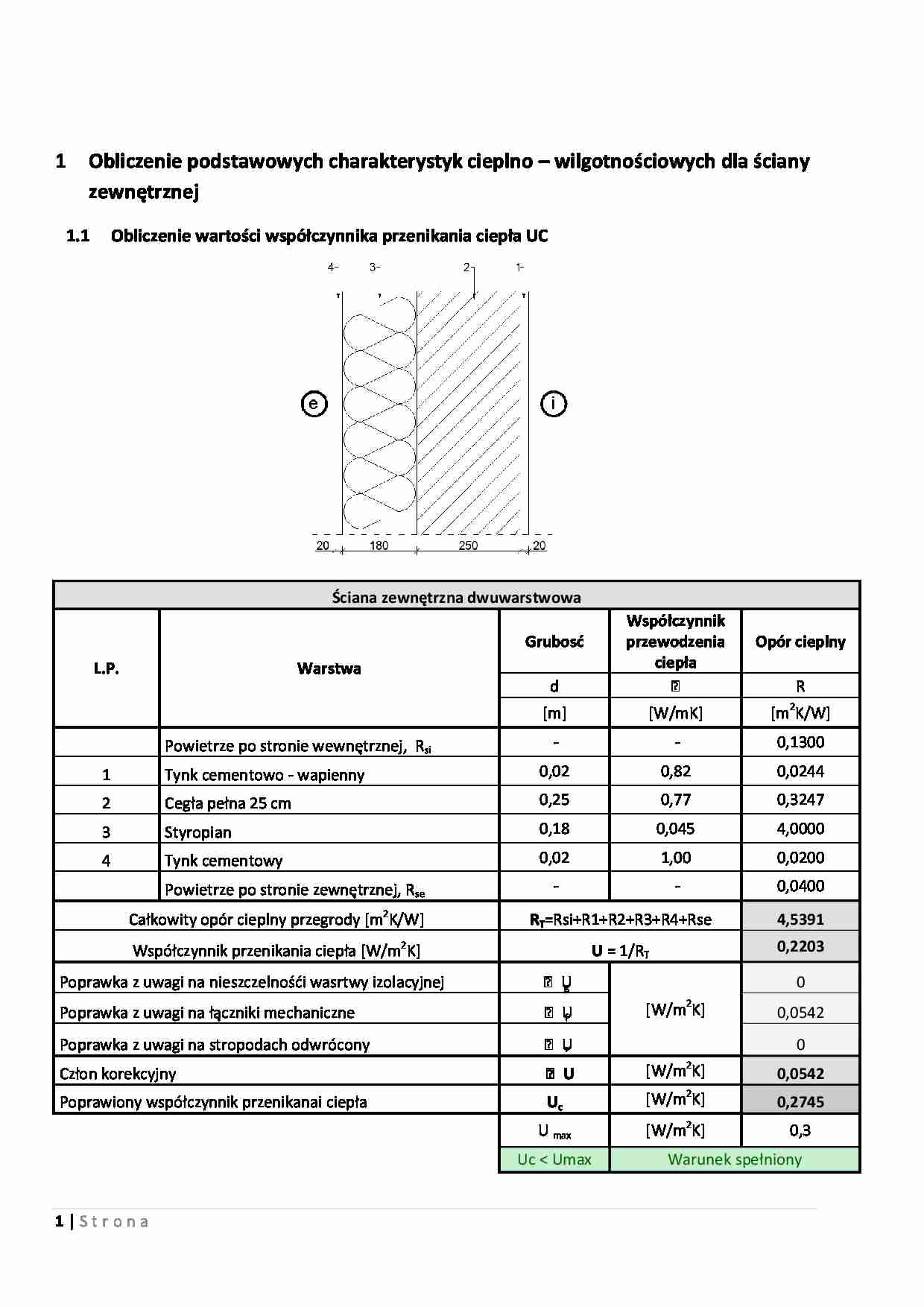

Obliczenie podstawowych charakterystyk cieplno - wilgotnościowych dla ściany zewnętrznej
Obliczenie wartości współczynnika przenikania ciepła UC
Ściana zewnętrzna dwuwarstwowa
L.P.
Warstwa
Grubosć
Współczynnik przewodzenia ciepła Opór cieplny
d

R
[m]
[W/mK]
[m2K/W]

Powietrze po stronie wewnętrznej, Rsi
-
-
0,1300
1
Tynk cementowo - wapienny
0,02
0,82
0,0244
2
Cegła pełna 25 cm
0,25
0,77
0,3247
3
Styropian
0,18
0,045
4,0000
4
Tynk cementowy
0,02
1,00
0,0200

Powietrze po stronie zewnętrznej, Rse
-
-
0,0400
Całkowity opór cieplny przegrody [m2K/W]
RT=Rsi+R1+R2+R3+R4+Rse
4,5391
Współczynnik przenikania ciepła [W/m2K]
U = 1/RT
0,2203
Poprawka z uwagi na nieszczelnośći wasrtwy izolacyjnej Ug [W/m2K]
0
Poprawka z uwagi na łączniki mechaniczne Uf 0,0542
Poprawka z uwagi na stropodach odwrócony Ur 0
Człon korekcyjny
U [W/m2K]
0,0542
Poprawiony współczynnik przenikanai ciepła
Uc
[W/m2K]
0,2745
U max
[W/m2K]
0,3
Uc

(…)

… łącznika
- ilość łączników na metr kwadratowy
- opór cieplny warstwy izolacji
- opór cieplny całej przegrody
Zatem:
Połać dachowa
Połać dachowa - przekrój przez krokiew
L.P.
Warstwa
Grubosć
Współczynnik przewodzenia ciepła Opór cieplny
d

R
[m]
[W/mK]
[m2K/W]

Powietrze po stronie wewnętrznej, Rsi
-
-
0,100
1
Płyta GK 0,0125
0,25
0,0500
2
Paroizolacja
-
-
0,0000
3
Krokiew
0,20
0,16
1,1250
4
Paroizolacja
-
-
0,0000
5
Kontrłata
-
-
0,0000
6
Łata
-
-
0,0000
7
Dachówka ceramiczna
-
-
0,0000

Powietrze po stronie zewnętrznej, Rse
-
-
0,04000
Całkowity opór cieplny przegrody [m2K/W]
RT=Rsi+R1+R2+R3+R4+Rsi
1,44
Połać dachowa - przekrój przez styropian
L.P.
Warstwa
Grubosć
Współczynnik przewodzenia ciepła Opór cieplny
d

R
[m]
[W/mK]
[m2K/W]

Powietrze po stronie wewnętrznej, Rsi
-
-
0,0400
1
Płyta GK 0,0125…
